Topologi Secara fisik dari network adalah merujuk pada konfigurasi kabel, komputer, dan perangkat lainnya. Tidak usah bingung mengenai topologi fisik dan topologi logical, dimana topology logical adalah metode yang digunakan untuk mengantarkan informasi diantara workstation. topologi logical telah dijabarin di pengertian protocol

Tipe-tipe utama Topologi fisik

dibawah ini adalah beberapa penjelasan dari topologi fisik yang digunakan di dalam jaringan dan topik yang berhubungan lainnya :

1. Linear Bus - Garis Lurus
2. Star - Bintang
3. Tree - Pohon
4. Hal yang perlu diperhatikan dalam memilih Topologi
5. Tabel Kesimpulan

Linear Bus - Garis Lurus

Topologi sebuah Linear Bus/Garis lurus terdiri dari satu jalur kabel utama dimana pada masing-masing ujungnya diberikan sebuah terminator. Semua nodes pada jaringan (File server, workstation, dan perangkat lainnya) terkoneksi sebuah  kabel utama. Jaringan-jaringan Ethernet dan Localtalk menggunakan topologi linear  ini.

Gambar Topologi bus Garis Lurus / Linear

Keuntungan dari Topologi Linear/Garis lurus :
     - Mudah diinstalasi pada komputer atau perangkat lain ke dalam sebuah kabel utama
     - Tidak terlalu banyak menggunakan kabel dibandingkan dengan topologi star/bintang

Kekurangan  dari Topologi Linear/Garis lurus :

    - Seluruh jaringan akan mati jika ada kerusakan pada kabel utama
    - Membutuhkan terminator pada kedua sisi dari kabel utamanya
    - Sangat sulit mengidentifikasi permasalahan jika jaringan sedang jatuh/mati
    - Sangat tidak disarankan dipakai sebagai salah satu solusi pada penggunaan jaringan di gedung besar.

Star - Bintang

Topologi model ini didesain dimana setap node (file server, workstation, dan perangkat lainnya) terkoneksi ke jaringan melewati sebuah hub atau concentrator.

Data yang terkirim ke jaringan akan melewati hub/concentrator sebelum melanjutkan ke tempat tujuannya. Hub ataupun concentrator akan mengatur dan mengontrol keseluruhan fungsi jaringan. Dia juga bertindak sebagai repeater/penguat aliran data. Konfigurasi pada jaringan model ini menggunakan kabel Tweisted pair, dan dapat digunakan bersama  kabel koaksial atau kabel fiber optik

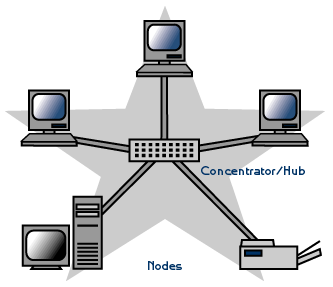

Gambar topologi Jaringan Bintang/Star

Keuntungan Topologi jaringan model Bintang/Star

    - Mudah di pasang dan pengkabelan.
    - Tidak mengakibatkan gangguan pada jaringan ketika akan memasang atau memindahkan perngkat jaringan lainnya.
    - Mudah untuk mendeteksi kesalahan dan memindahkan perangkat-perangkat lainnya.

Kekurangan Topologi jaringan model Bintang/Star

    - Membutuhkan lebih banyak kabel daripada topologi jaringan garis lurus
     - Membutuhkan hub atau concentrator, dan bilamana hub atau konsentrator tersebut jatuh atau rusak node-node yang terkoneksi tidak terdeteksi.
     - Lebih mahal daripada topologi linear/garis lurus, karena biaya untuk pengadaan hub dan konsentrator.

Protokol-protokol yang menggunakan konfigurasi bintang ini umumnya adalah Ethernet atau LocalTalk. Token Ring menggunakan topologi yang sama dengannya yang disebut Bintang dalam Lingkaran / star-wired ring.

Tree - Pohon

Sebuah topolgi model ini merupakan perpaduan antara topologi Garis Lurus dan Bintang, Yang mana terdiri dari kelompok-kelompok dari workstation konfigurasi Bintang yang terkoneksi ke kabel utama yang menggunakan topologi Garis Lurus/Linear. Topologi ini memungkinkan untuk pengembangan jaringan ynag telah ada, dan memungkinkan sebuah perusahaan mengkonfigurasi jaringan sesuai dengan kebutuhannya.

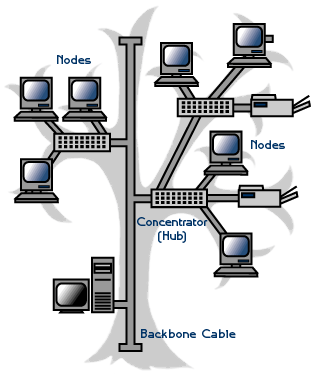

Gambar Topologi Jaringan Pohon

Keuntungan Topologi jaringan model Pohon

    - Instalasi jaringan aari titik ketitik pada masing-masing segmen
    - Didukung oleh banyak perangkat keras dan perngkat luinak

Kekurangan Topologi jaringan model Pohon

    - Keseluruhan panjang kabel pada tiap-tiap segmen dibatasi oleh tipe kabel yang digunakan
    - Jika jaringan utama/backbone rusak, keseluruhan segemen ikut jatuh juga...
    - sangat sulit untuk di konfigurasi dan juga untuk pengkabelannya dibandingkan topologi jaringan model lain.

Hal yang perlu diperhatikan dalam memilih Topologi

Yang jalas perhatikan beberapa hal ini...satu Duit/Uang/Biaya,     Sebuah Jaringan model Garis Lurus lebih murah dari yang lainnya baik dari segi instalasi maupun dari segi operasinya, dia juga menggunakan kabel yang tidak terlalu banyak. Kalo pertimbangannya untuk perkembangan jaringan...pilihlah topologi jaringan model Bintang, karena hanya dengan menambahkan concentrator/hub pada keseluruhan jaringan. Yang lain yang perlu diperhatikan adalah tipe kabel, kebanyakan orang memakai kabel UTP (unshielded twisted pair) yang biasa digunakan untuk topologi jaringan model Bintang


Tabel Kesimpulan:


Topolgi Fisik	Kabel yang biasa dugunakan	Protokol yang umumnya digunakan
Garis Lurus/Linear	Kabel Twisted Pair Kabel Koaksial Kabel Fiber Optic	Ethernet LocalTalk
Bintang/Star	Kabel Twisted Pair Kabel Fiber Optic	Ethernet LocalTalk
Tree	Kabel Twisted Pair Kabel Koaksial Kabel Fiber Optic	Ethernet
bintang dalam Lingkaran/ Star-Wired Ring	Kabel Twisted Pair	Token Ring
