炸藥和引火裝置三大部份構成；水雷是布設在水中的爆炸性火器，它的結構和地雷一樣。

據文獻記載，我國在１５世紀初已經開始使用地雷。明代約有十多種不同質地與點火裝置

的地雷，它主要埋設在敵方人馬經過的區域，用作障礙物，借以殺傷敵人人馬毀壞輜重裝

備。按地雷的質地，有銅、鐵、石、陶瓷、竹木的不同；引發方式有拉發，點發、糾發、

踏發、機發；佈雷的方式，有單發式地雷，群雷共用一根引信的連發式地雷和由母雷引爆

多個子雷的引發式地雷三種。

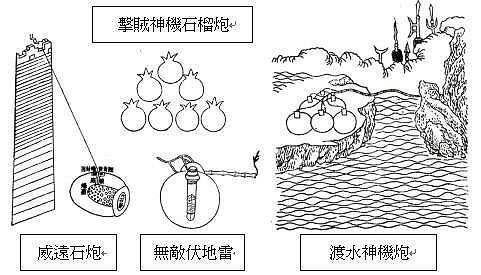

石雷，用石頭製造

製造結構簡單，威

力不大。鐵雷的殼

體由生鐵鑄成，鐵

殼上有一小孔，火

藥從小孔灌進鐵殼

，用竹管裝引線插

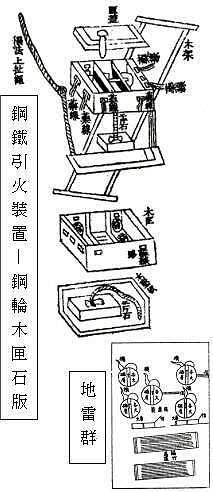

進鐵殼中。其中炸炮的引發方式為機發式，鋼鐵引火裝置是地雷發展過種中的一項重要成

就，取代了點火式引爆方式。

陶瓷雷由陶瓷製造，簡單輕易，民間都可以生產。《武備志》作者茅元儀稱它為火攻中最

狠者。石炮是在一巨石內裝填炸藥，安上引線，重者達千

斤。守城時，把石炮推到城下，點燃后便轟然作響，城下

敵方死傷慘重。慢炮是一種原始定時炸彈，其火線能緩慢

燃燒一兩個時辰。

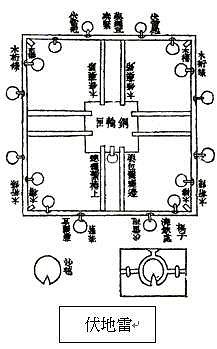

明代威力最大的是連發式

地雷。把各式地雷成片埋

於地下，火繩彼此相連。

敵人一踩動游線，即一片

連續爆炸，有如今天的地

雷群。

水雷也是明代發明用於水戰的爆炸武器，它可以炸毀敵人的艦船或限制敵方艦船在水上活

動的區域。

最原始的水雷由人工操作的拉索式引爆水

雷，炸藥裝在木箱內，擊發裝置用一根長

繩拴住，用三個鐵錨將水雷固定水中。當

敵方艦船駛入殺傷範圍後，守候在岸邊的

人員拉動繩索，擊發引火裝置，水雷爆炸

後擊毀敵船。

最負盛名的是水底龍王炮，一種原始的水

雷，水雷的引爆由香線控制。整個水雷被

密封在加工過的牛膀胱中，使水不能浸入

。引火線套在羊腸，輕質翎毛為浮物使引

火線始終漂在水面上，以至燃燒中的香頭

不致熄滅。整個水雷托在木板上，懸浮於水中，夜幕低垂時，順水向下漂移，香盡火發，

水雷引爆，炸毀敵船。

到了期代天啟年間，人們創出一種以絆索引爆的觸發式水雷。敵船一旦觸動絆索，水雷便

被擊發爆炸，將敵方艦船炸毀。地雷在清代雖然還繼續使用，但已處於衰退停滯狀態。水

雷在清代更受冷落，其製造技術乎乎瀕於滅亡。直到清末，由於外國列強的侵入，清政府

才引進國外的水雷制造技術，試製出近代西洋式水雷。
