Et le voici mon réseau... En ce mois de Juin 2001, la longeur est de 500 cm pour une largeur de 62 cm.
Il y a 4 module de 125 cm x 62 cm.
Mon objectif est simple, j'aimerais reconstituer la gare de Brig en Suisse à mon façon ainsi que le trajet du train en direction de Bern qui monte le long de la valée du Rhône pour aller s'enfuir dans les montagnes et passer dans le tunnel du Lotschberg. J'ai ausis pour but de reconstituer la gare autoroutière de la BLS pour mettre sa voiture sur le train pour passer le tunel du Lotschberg. Ceci nécéssite donc un très gran réseau et j'espère y arriver un jour !
Ce réseau n'est en fait pas mon premier. J'ai déjà construit un réeseau que j'ai du un jour bouger de place et je me suis trouvé face à un problème. Tout seul, c'était impossible et même à deux personnes...opération impossible. J'ai longement réfléchi puis est venue l'heure de tout détruire et récupérer (maisons, arbres, rails, aiguillages...)
Je me suis ensuite rendu au Brico pour acheter ma première planche et j'ai trouvé les dimensions de 125 cm x 62 cm. Dimenssion parfaite. Tout seul, je sais transporter le module et l'espace de travail est tout juste suffisant.
Pour construire un module façon CFDC, il suffit donc de prendre un panneau de 125 x 62. Fiwer des chevrons de 3x3 sur les bord pour avoir une surface tout à fait plate. Pour la jonction entre les modules, j'ai bien ajusté chaques modules entre-eux puis j'ai forré deux troux au dimension d'une tige filtée.
Un fois les tiges filtées en place, tout est à niveau.
En dessous de chaque module, je fixe de cable en galvanisé sur lequel circule du courrant de 16 volt. Ceci permet de faire circuler le courrant pour tout ce qui est éclairage des maison, signeaux...etc
Pour permettre de commander depuis un point central, des aiguilages, j'ai pris du cable d'ordinateur 25 pins que je fixe en dessous des modules. Ils suffit donc de brancher les prises et tout est relié.
Après un module, il a fallu que je fasse un "handbook" pour m'en sortir avec les fils. ( je rappelle que je ne travaille pas en Digital... du moins pour l'instant )
Description des modules existants :
Module 1 :

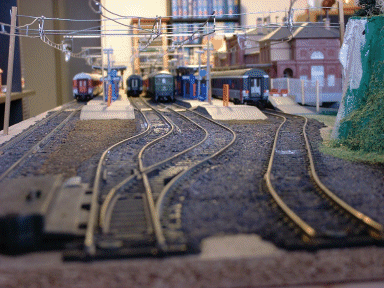

Le premier module reprend l'arrivée en gare des trains plus une première motié de la gare. Il y a deux niveau. Le premier est un tunnel qui passe en dessous de toute la gare et que je construite comme voie de déviation pour tout ce qui est train de Fret / Cargo. La gare comporte 4 voies sur 3 quais. A côté de cela, il y a une petite voie de garage pour une locomotive + une voie d'embarcation pour les trains de nuits et une voie de mise sur wagon de voitures pour le train de nuit. Voici le schéma :
Module 2 :
Le deuxième module comprend la fin de la gare avec toujous les 4 voies plus la sortie des deux voies de détournement.les 4 voies de sortie de la gare se regrouppent en troies voies à la fin du module. Il y a un pont qui passe justement au dessus de ces deux voies pour premettre le passage routier. Le bâtiment de la gare est la gare de Bohn en Allemagne sur laquelle j'ai collé les insignes des CFF avec comme nom " BRIG". Pour voir des photos, cliquer ICI
Module 3 :

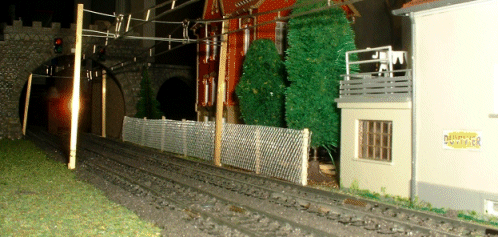

Le troisième module comprend les 3 voies de sortie de gare. Il y a un dédoublement vers deux autres voies qui commencent la montée le long d'une future valée. On y retourve le poste de commande d'aiguillage , une pompe à essence ainsi que la maison des cheminaux. Il y a deux entrées de tunnel; La première pour les deux voies de détournement Fret / Cargo et la deuxième, plus petite pour le trafic routier.
