Energiefelder liegen zum Teil unter der Erde, wie Kohle, Öl, Erdwärme und Gas. Und zum Teil über der Erde, wie Wasserkraft, Bodenwind, Sonneneinstrahlung und Biomasse, einschliesslich Holz. Die überirdischen bodennahen Energiequellen decken heute kaum 5%. Sie reichen nicht aus für unseren Bedarf. Doch über ihnen liegt noch ein Energiefeld, Höhenwind, das gross ist und unseren Bedarf wohl decken kann.

Zwischen 1 und 3 km Höhe finden wir genügend grüne Energie im bewegten Winterhalbjahr, eine Durchschnitts- Geschwindigkeit der Luftmassen von gut 60 km/h. Im Sommerhalbjahr verschiebt sich das Energiefeld etwas nach oben. 60 km/h bedeutet Sturm, gleichmässigen Dauersturm, der nicht wirbelt, weil er keine Hindernisse antrifft wie am Boden. So richten wir unsere Gedanken darauf, diesen Sturm zu nutzen. Beginnen wir deshalb, ihn zu sehen als Treibstoff für grosse Energiemaschinen!

Die Technik, die wir entwickelt haben, um eine Verbindung zwischen hohen Luftschichten und dem Boden herzustellen, vereinigt in sich Flugzeug-Technik und Drachen-Technik.  Über das Seil, das den Superdrachen führt, fliesst grüne Energie von oben nach unten. Das hin- und hergehende Seil transportiert grosse Mengen mechanischer Energie und dreht Generatoren am Boden.  So erzeugt es, gezogen vom Sturmvogel und damit vom Sturm, direkt Strom, ohne Verbrennung, kalt, ohne Rückstände wie CO2 oder radioaktiv strahlenden Abfall. Ideal !

Der erzeugte Strom wird über das Stromnetz zu den Verbrauchern gebracht. Oder er spaltet Salzwasser in Sauerstoff und Wasserstoff. Der Wasserstoff wird gespeichert, zu den Verbrauchsplätzen transportiert, dort bei Bedarf verbraucht.
Höhensturm wird grosse Mengen Wasserstoff liefern für die kommende Wasserstoff-Ökonomie. Eine andere ergiebige und saubere Quelle ist nicht in Sicht.

Wie der Sturmvogel sich Tag und Nacht auf immer gleicher Bahn bewegt, wird in der Animation gezeigt. Drei Phasen sind zu unterscheiden: die Arbeitsphase, die 1e und die 2e Rückkehrphase. Diese werden nachfolgend beschrieben, in Englisch (Abstract).

Abstract

Exploitation of high level wind (above 1000 m) with 200 MW stormbird-rope-windpower-station

The potential to meet our need for clean energy is present in wind above 1000 m. To exploit it we developed a stormbird-rope-windpower-station with an ultra light airplane at a rope flying a new 3-phases-cycle using lift, returning with wind power to the start. The generator remains on the ground, drilled by the rope.
The new concept has won an important international innovation contest.
A second opinion of a leading wind energy research institute stated the potential of the concept in two stages of the development. Statements of leading engineers of big energy companies strengthen the extraordenary energetical potential as well.


The Stormbird technique

With
1.  generators or compressors, staying on the ground,
2.  a superstrong and light rope (f.i. Dyneema, f.i. Twaron),
3.  a large and ultralight special airplane working as pulling horse in the height and
4.  an anchor station with steering computer
an stormbird-plant is build up.  The stormbird at the rope is steered by computer and radio waves. It is flying an innovative 3-phases-cycle.

Phase 1,  working phase :  By means of a special construction the rope is drilling generators on the ground, generators in one frame, rotating in opposite direction, with the resulting moment 0. While the rope is rolling out, the mighty bird is flying loops across the wind to increase the pull by lift. The difference with and without lift is ca. factor 3 (see the grafique).

Phase 2, return-phase 1 :  The rope is fully rolled out. While the rope is standing, the stormbird flies with wind power from 1 km height (or the height, where phase 1 ended, the rope fully rolled out) to 3 km height, back to a point above the anchor station. With wind power back against the wind!  Sailboat-technique used in a new field !

Phase 3, return-phase 2  :   Now the stormbird can fly down rapidly from 3 km to 1 km height. The rope can be rolled in ca. 1.6 km. (See the animation. It is pulled out ca. 400 m by the wind, while the stormbird is comimg down from 3 to 1 km height). The anchor station to get the superbird back must reinvest no energy.

Repetition: In 1 km height begins again phase 1.

As already said, a leading wind energy research institute underlined the potential of the concept twice:  1. After we had won the int. DSM-contest (stage 1 of the development).  2. After an important improvement, rising the efficiency by factor 3 (stage 2 of the development). Please ask for the second opinions, with interesting details (You can learn a lot!). In the meantime, in 6/2004, we have put a third innovation on top of the earlier two (stage 3 of the development). Now compact power stations with multiple power can be built.  At the same place with the same action radius of 3 km a Stormbird III power station of 200 MW average can work [ please note: we like understatment ] in place of a Stormbird II with 30 or 40 MW.  That is a step in a promising direction.

back  to  the  stormbird  portal    hier
 zurück zum Sturmvogel-Portal    here

      Bild 1    Sturmvogel über dem Meer         hier
      Bild 2    Obenansicht  vom Sturmvogelkraftwerk über Land und auf dem Meer       hier

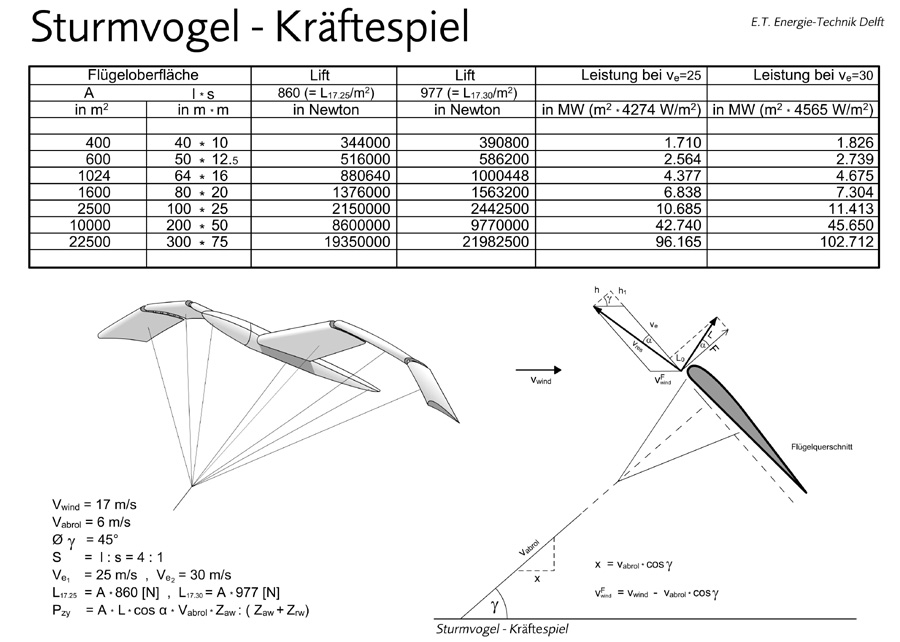

      Bild 3    Das Kraftespiel.   Grafiken, Berechnungen.  Tabelle von Leistungen            hier
