Programul GeoPlan care incorporeaza functii pentru:

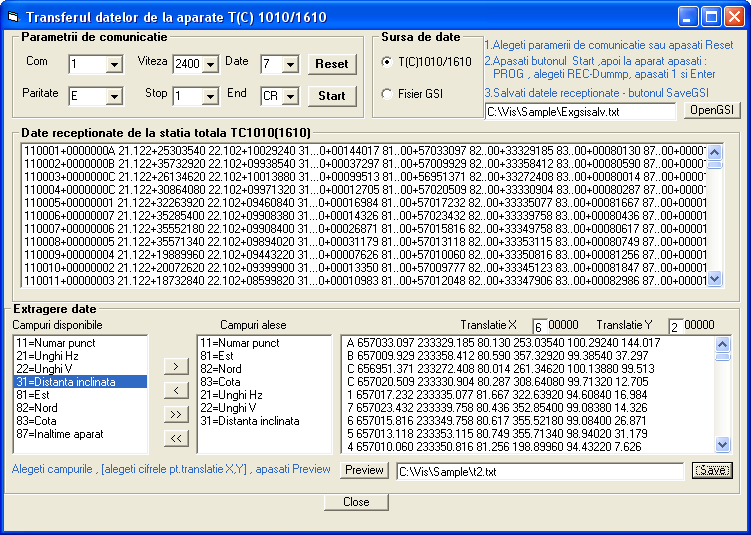

1.Transferuri de date de la statii totale Leica
Pentru statiile totale mai vechi precum TC1100 , 1600 , 1010 , 1610 programele de firma functioneaza doar pe calculatoare cu sisteme de operare MSDOS.
Functia permite:
- transferul datelor de la statia totala la PC cu siteme de operare Windows 95/98/2000/XP
- prelucrarea fisierelor descarcate pentru:
- extragerea campurilor in mod selectiv din datele descarcate
- adaugarea celei de a sasea cifra pentru coordonate
2.Prelucrare
fisiere
Se prelucreaza fisiere de masuratori si de
coordonate obtinute de la statii totale Leica , Rec-Elta , Sokkia si fisiere
ASCII
obtinute prin masuratori cu
aparate clasice sau din inventare de coordonate existente
Pentru fiecare tip de fisier se prezinta: strucura , un exemplu ,
modalitatile de verificare , modul
de reprezentare ,reprezentarea automata de profile
transversale si longitudinale
-, filtrarea fisierelor
2.1.Fisiere de masuratori Leica GSI si IDX
Fisierele de tip GSI care au
campuri de lungimi fixe si cu o codificare pentru fiecare camp
conform tabelului de mai jos :
|
|
2.1.1.Fisier GSI1 cu structura : PtId Hz V SD ppm+mm hr hi
| PtId | Hz | V | SD | ppm+mm | hr | hi |
|---|---|---|---|---|---|---|
| 110050+0000002D | 21.122+36926620 | 22.102+09601160 | 31...0+00057703 | 51..0.+0000+000 | 87..00+00001530 | 88..00+00001530 |
| 110051+000001D1 | 21.122+37028500 | 22.102+10648240 | 31...0+00007096 | 51..0.+0000+000 | 87..00+00001530 | 88..00+00001530 |
Fisier GSI2 cu structura: PtId Hz V SD E N H hr
| PtId | Hz | V | SD | E | N | H | h |
|---|---|---|---|---|---|---|---|
| 110002+0000000B | 21.122+35732920 | 22.102+09938540 | 31...0+00037297 | 81..00+57009929 | 82..00+33358412 | 83..00+00080590 | 87..00+00001580 |
| 110005+00000001 | 21.122+32263920 | 22.102+09460840 | 31...0+00016984 | 81..00+57017232 | 82..00+33335077 | 83..00+00081667 | 87..00+00001580 |
| 110006+00000007 | 21.122+35285400 | 22.102+09908380 | 31...0+00014326 | 81..00+57023432 | 82..00+33339758 | 83..00+00080436 | 87..00+00001580 |

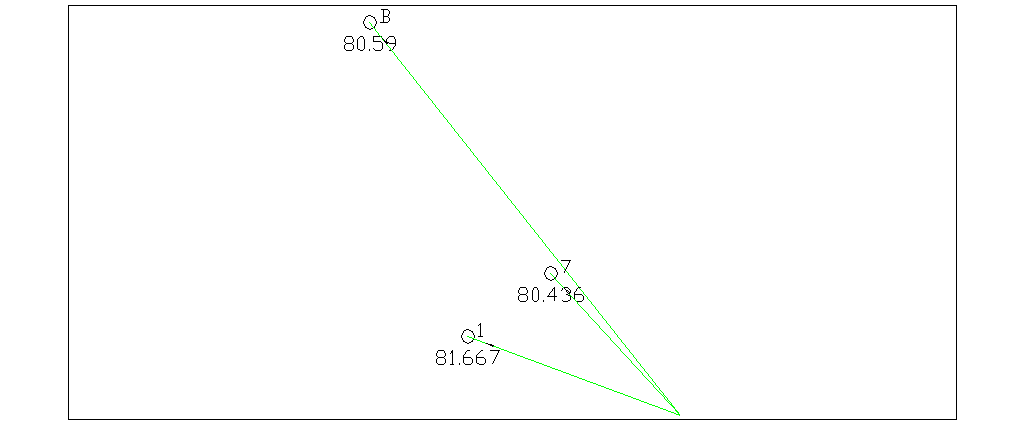

2.1.1.a.Reprezentare
Programul reprezinta atat punctele folosind campurile PtId,E,N
cat si vizele utilizand masuratorile - campurile SD,Hz,V,H,hr
2.1.1.b.Verificari
Fisierele GSI , fiind create
automat de catre statiile totale si descarcate tot automat ,
respecta structura impusa de firma Leica.
Nota:In cazul in care utilizatorul face modificari in fisier
acestea trebuie facute astfel incat sa se respecte strucutura
campurilor ;salvarea din programele de editate trebuie facuta in
format TXT

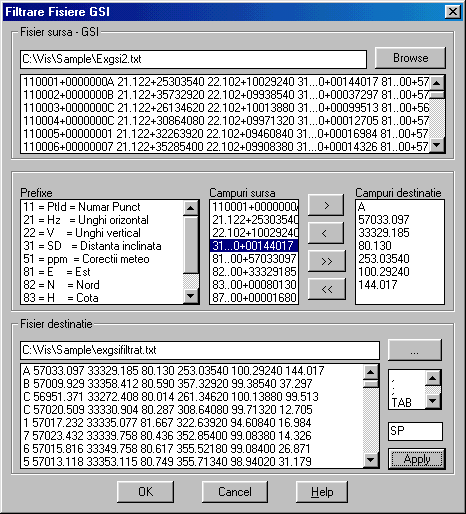

2.1.1.c.Filtrare fisiere GSI
Prin program se pot extrage din fisierele de tip GSI doar anumite campuri si se poate alege ordinea acestora in fisierul destinatie si separatorul de campuri
2.1.1.d.Exemplu
Comentarii: s-au selectat campurile
PtId Est Nord Cota Hz V SD
2.1.2.Fisiere IDX : sunt fisiere cu o structura speciala valabila
pentru toate aparatele de masurare produse de Leica.
Exemplu - doar sectiunile HEADER si
DATABASE: HEADER VERSION 1.20 SYSTEM "0" UNITS ANGULAR GRADS LINEAR METRE TEMP CELSIUS PRESS HPA TIME DMY END UNITS PROJECT NAME "STRAULESTI0" OPERATOR "A.TILEA" CREATION_DATE 22-12-1999/11:02:41.0 END PROJECT END HEADER DATABASE POINTS(PointNo, PointID, East, North, Elevation, Code, Date, CLASS) 800004, "124", , , ,"", 22-12-1999/11:04:34.0 , MEAS; 800009, "242", 1007.704226, 2020.514896, 99.847643, "", 22-12-1999/11:08:46.0 , MEAS; 800010, "243", 1032.535056, 1997.755452, 99.016624, "", 22-12-1999/11:09:53.0 , MEAS; 800011, "244", 1073.201821, 1999.059873, 99.115565, "", 22-12-1999/11:10:48.0 , MEAS; 800012, "245", 1069.658984, 1969.349886, 99.104422, "", 22-12-1999/11:11:37.0 , MEAS; 800013, "246", 1078.691394, 1910.328284, 98.410986, "", 22-12-1999/11:13:04.0 , MEAS; 800015, "248", 1032.886221, 1928.578788, 98.930297, "", 22-12-1999/11:16:54.0 , MEAS; 800016, "249", 982.427472, 1927.083292, 100.676040, "", 22-12-1999/11:18:20.0 , MEAS; THEMINFO(PointNo, PointID, Attribute, Value) END THEMINFO ANNOTATIONS(PointNo, PointID, Annotation) 800002, "A", "0"; END ANNOTATIONS END POINTS END DATABASE |
Reprezentare grafica - programul extrage datele din sectiunea POINTS :
|
2.2.Fisiere de coordonate in format ASCII
2.2.1.Structura :
Trebuie sa contina cel putin campurile NUMAR EST si NORD
Liniile fisierului sa fie cu exact aceeasi structura
Separatorii de campuri : unul sau mai multe blancuri,virgula sau
TAB
2.2.2.Exemplu :
2.2.3.Comentarii:
Structura liniei 1000 29955.581
40040.765 123.550 MC 3
1000 = Numar punct
29955.581 = Est(Nord)
40040.765 = Nord(Est)
123.550 = Cota
MC = Cod
3 = Numar profil

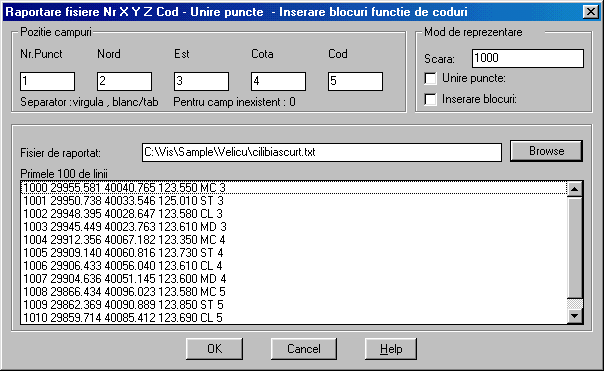

Pentru reprezentare s-au facut
urmatoarele corespondente intre campuri si pozitiile in fisier:
NUMAR PUNCT=1,EST=2,NORD=3,COTA=4,COD=5
Punctele sunt reprezentate ca blocuri de tip PUNCTZC :
2.2.4.Verificare fisiere de coordonate
 |
- se verifica sa nu existe caractere
nepermise in cadrul
liniilor (altele decat cifre , litere , + , - , . |

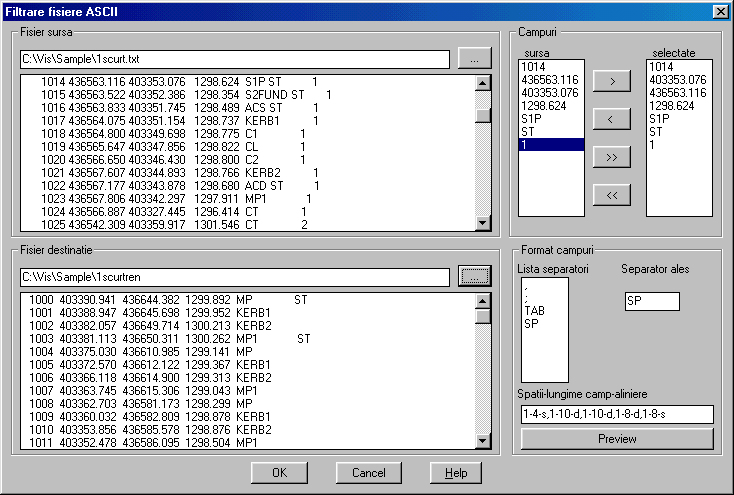

2.2.4.Filtrare fisiere de
coordonate
- se extrag doar campurile dorite din ffisier
- se stabileste ordinea campurilor
>
- se alege separatorul de campuri
2.3.Fisiere de masuratori in format ASCII
2.3.1.Structura
| Tip linie | Camp1 | Camp2 | Camp3 | Camp4 | Camp5 | Camp6 | Camp7 |
|---|---|---|---|---|---|---|---|
| Linie de statie | Numar punct | Numar puncte de orientare | Inaltime aparat | - | - | - | - |
| Linie de orientare | Numar punct | Distanta inclinata | Hz | V | Inaltime reflector | - | - |
| ....... | ... | ... | ... | ... | ... | ... | ... |
| Linie de masuratori | Numar punct | Distanta inclinata | Hz | V | Inaltime reflector | Cod punct | Numar profil |
| ....... | ... | ... | ... | ... | ... | ... | ... |
2.3.2.Exemplu :

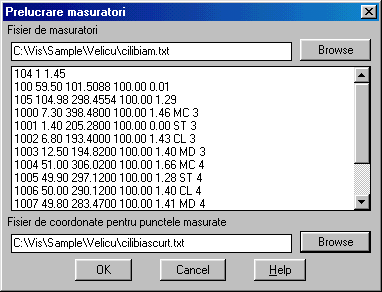

2.3.3.Extragere date:
Simultan cu reprezentarea masuratorilor se creaza fisierul de coordonate pentru punctele noi masurate , care poate fi utilizat apoi pentru reprezenatrea profilelor transversale sau longitudinale daca exista campul numar profil
2.3.4.Reprezentare fisiere de masuratori :
2.3.5Profile
transversale - din fisiere ASCII
2.3.5.1.Structura e similara cu fisierele de
masuratori ASCII
2.3.5.2.Fereastra
de lucru - se pot alege cota de referinta ,scarile pentru
cote si distante , inaltimea textului , daca se
reprezinta numarul punctului si codul  |
2.3.5.3.Reprezentare
 |
2.3.6.Profile
longitudinale- din fisiere ASCII
2.3.6.1.Structura e aceeasi cu fisierele de mauratori ASCII

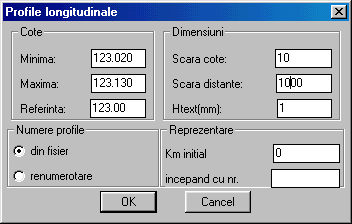

| 2.3.6.2.Fereastra de lucru - se pot alege
cota de referinta ,scarile pentru cote si distante ,
inaltimea textului , Km de la care incepe profilul
|
2.3.6.3.Reprezentarea profilelor
longitudinale
|

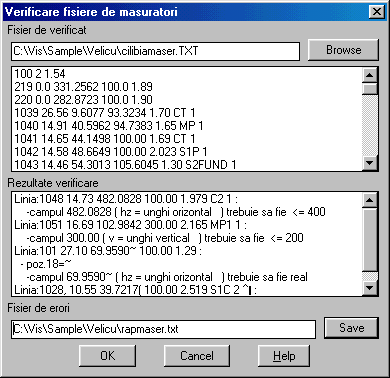

2.3.7.Verificare fisiere de masuratori :
Se verifica urmatoarele:
|
 |
2.3.8.Fisiere de masuratori de la statii totale Rec-Elta
| 2.3.8.1.Exemplu : | Dupa filtrare se obtine fiserul de masuratori : |
| 880 INTR. VALORI m 1.000000 th 1.600 ih
1.640 881 INTR. VALORI (T/P AUTOM.) T_ 35 P 997 A 0.000 882 18535 PENA 09.07.2001 883 MASURARE/HZ-V/ 884 219 Hz 257.0180 V1 91.1060 885 219 Hz 257.0180 V1 91.1060 886 MASURARE/D-HZ-V/ 890 655559 D 38.862 Hz 31.6540 V1 100.1860 891 655559 D 38.845 Hz 31.6540 V1 100.1860 892 655559 D 38.851 Hz 31.6540 V1 100.1860 894 655459 D 213.755 Hz 27.7480 V1 100.2060 895 655459 D 213.757 Hz 27.7480 V1 100.2060 896 655459 D 213.773 Hz 27.7480 V1 100.2060 897 2100 D 221.018 Hz 27.7760 V1 100.2200 898 2100 D 221.000 Hz 27.7760 V1 100.2200 899 2100 D 221.019 Hz 27.7760 V1 100.2180 900 2100 D 221.012 Hz 27.7760 V1 100.2180 901 INTR. VALORI m 1.000000 th 1.600 ih 1.680 902 INTR. VALORI (T/P AUTOM.) T_ 33 P 999 A 0.000 903 655459 904 MASURARE/D-HZ-V/ 905 18535 D 213.788 Hz 315.4440 V1 99.8220 906 18535 D 213.783 Hz 315.4440 V1 99.8240 907 18535 D 213.781 Hz 315.4440 V1 99.8240 908 18535 D 213.801 Hz 315.4440 V1 99.8240 911 2101 D 37.196 Hz 73.2540 V1 100.4180 912 2101 D 37.192 Hz 73.2540 V1 100.4200 913 2101 D 37.199 Hz 73.2540 V1 100.4180 917 20219 D 19.056 Hz 371.7220 V1 99.9800 918 20219 D 19.057 Hz 371.7220 V1 99.9800 919 20219 D 19.058 Hz 371.7220 V1 99.9800 920 2100 D 7.250 Hz 116.2800 V1 101.1420 921 2100 D 7.251 Hz 116.2800 V1 101.1420 922 2100 D 7.256 Hz 116.2800 V1 101.1420 |
18535 2 1.640 219 000000 257.0180 91.1060 1.600 219 000000 257.0180 91.1060 1.600 655559 38.862 31.6540 100.1860 1.600 655559 38.845 31.6540 100.1860 1.600 655559 38.851 31.6540 100.1860 1.600 655459 213.755 27.7480 100.2060 1.600 655459 213.757 27.7480 100.2060 1.600 655459 213.773 27.7480 100.2060 1.600 2100 221.018 27.7760 100.2200 1.600 2100 221.000 27.7760 100.2200 1.600 2100 221.019 27.7760 100.2180 1.600 2100 221.012 27.7760 100.2180 1.600 655459 4 1.680 18535 213.788 315.4440 99.8220 1.600 18535 213.783 315.4440 99.8240 1.600 18535 213.781 315.4440 99.8240 1.600 18535 213.801 315.4440 99.8240 1.600 2101 37.196 73.2540 100.4180 1.600 2101 37.192 73.2540 100.4200 1.600 2101 37.199 73.2540 100.4180 1.600 20219 19.056 371.7220 99.9800 1.600 20219 19.057 371.7220 99.9800 1.600 20219 19.058 371.7220 99.9800 1.600 2100 7.250 116.2800 101.1420 1.600 2100 7.251 116.2800 101.1420 1.600 2100 7.256 116.2800 101.1420 1.600 Prin program acest fisier poate fi verificat , reprezentat in AutoCad / Intellicad - simultan cu reprezentarea se poate extrage fisierul de coordonate pentru punctele masurate |
2.3.9.Fisiere de masuratori de la statii totale Sokkia
Exemplu :
00NMSDR33 V04-04.02 00-000-00 00:00 211111 10NMJOB2 121111 06NM1.00000000 01NM:SET5F V01-00 016418 31 0.00000000 13PCP.C. mm Applied:-30.000 03NM1.45000000 09F1 0000100662.90500000 99.1306000 380.1073999 C 08TP 00001007355059.78800000 709980.68500000 21.20800000 C 09F1 0000100863.14000000 99.1536000 390.6611999 C 09F1 0000100963.13700000 99.1536000 390.6615999 C 08TP 00001010355062.44500000 709990.77400000 21.18900000 C 09F1 0000101160.08700000 98.9446000 384.4715999 C 08TP 00001012355058.32100000 709985.48500000 21.34600000 C 09F1 0000101360.19600000 99.7124000 184.4715999 C 09F1 0000101460.19200000 99.7124000 184.4711999 C 09F1 0000101560.19900000 99.7124000 184.4711999 C 08TP 00001016354999.91600000 710000.02100000 21.96800000 C 09F1 0000101754.68800000 99.3632000 396.5351999 C 08TP 00001018355112.92500000 709982.51100000 22.24300000 C 09F1 0000101955.15200000 99.2546000 385.6033999 C 08TP 00001020355112.04800000 709973.12400000 22.34100000 C 09F1 0000102110.46300000 97.6236000 356.6633999 C 08TP 00001022355066.44600000 709978.90600000 22.08600000 C 09F1 0000102329.82800000 99.2784000 305.7859999 C 08TP 00001024355061.02800000 709955.78200000 22.03400000 C 09F1 0000102527.41300000 98.8138000 357.8305999 C 08TP 00001026355079.93400000 709968.62900000 22.20700000 C 09F1 0000102728.16900000 98.6970000 354.9077999 C 08TP 00001028355079.71100000 709967.16300000 22.27200000 C 09F1 0000102928.46800000 98.9510000 353.2845999 C
3.Calcule
topo
3.1. Retrointersectii : se calculeaza toate solutiile posibile
pentru punctele masurate;pentru fiecare solutie se calculeaza in
functie de precizia aparatului eroarea in functie de precizia
unghiulara a apartului si de configuratia vizelor .

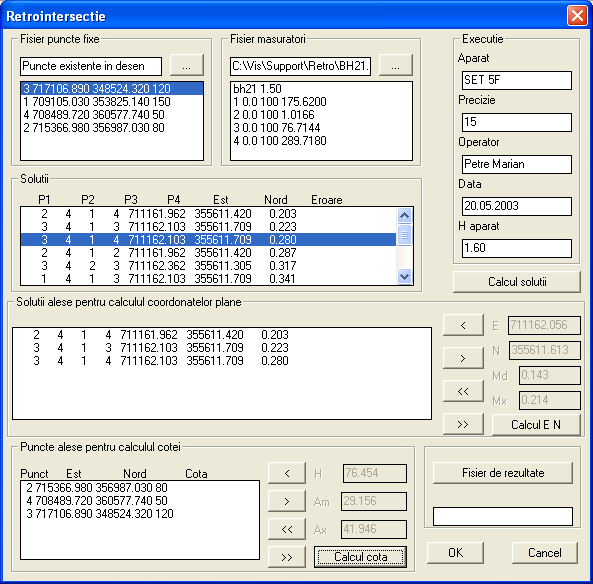

| 3.1.1.Fereastra de lucru
|
Fiserul centralizator de date masuratori
si rezultate Fisier de masuratori
Nr.pct Est Nord Cota Distanta V Hz
bh21 1.50
1 0.0 100 175.6200
2 0.0 100 1.0166
3 0.0 100 76.7144
4 0.0 100 289.7180
Puncte fixe
Nr. Est Nord Cota
3 717106.890 348524.320 120
1 709105.030 353825.140 150
4 708489.720 360577.740 50
2 715366.980 356987.030 80
Date despre executia lucrarii
Aparat Precizie Data Operator Haparat
SET 5F 15 20.05.2003 Petre Marian 1.60
Solutii calculate
P1 P2 P3 P4 Est Nord Eroare
2 4 1 4 711161.962 355611.420 0.203
3 4 1 3 711162.103 355611.709 0.223
3 4 1 4 711162.103 355611.709 0.280
2 4 1 2 711161.962 355611.420 0.287
3 4 2 3 711162.362 355611.305 0.317
1 4 1 3 711162.103 355611.709 0.341
1 4 1 2 711161.962 355611.420 0.343
2 4 2 3 711162.362 355611.305 0.364
3 4 2 4 711162.362 355611.305 0.451
2 3 1 3 711163.236 355612.225 0.910
2 3 1 2 711163.236 355612.225 1.234
1 3 1 2 711163.236 355612.225 1.503
Solutii alese pentru calclul coordonatelor plane
P1 P2 P3 P4 Est Nord Eroare
2 4 1 4 711161.962 355611.420 0.203
3 4 1 3 711162.103 355611.709 0.223
3 4 1 4 711162.103 355611.709 0.280
Puncte alese pentru calculul cotei
Numar Est Nord Cota
2 715366.980 356987.030 80
4 708489.720 360577.740 50
3 717106.890 348524.320 120
Coordonatele calculate ale statiei bh21 1.50
Est Nord Cota Emedxy. Emaxxy. Emedh Emaxh
711162.056 355611.613 76.454 0.143 0.214 29.156 41.946
|
3.2. Drumuiri : simultan cu reprezentarea
masuratorilor se creaza si fisierul de coordonate pentru punctele
masurate
3.3.
Transformari de coordonate plane (stereo 70 , stereo local ,
Gauss) si geografice (WGS84 sau Krasovsky)
3.3.1.Fereastra de lucru
Comentarii:
Fisierele sursa si destinatie pot fi fisiere de coordonate
geografice(in ai multe formate uzuale ) pe elisoidul WGS84 sau
Krasovsky sau fisiere de coordonate plane(Stereo 70, stereo
local,Gauss)
4.Trasare limite: dupa imagini scanate , prin puncte existente , dupa numarul punctelor

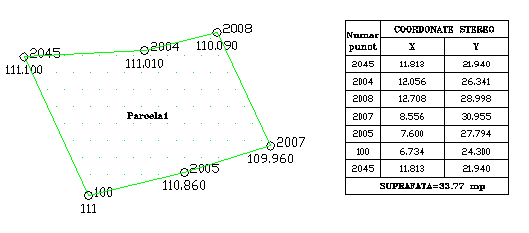

5.Tabele in
desen
Se creaza tabele de de arii si coordonate pentru incinte prin
alegerea punctelor individual sau prin punctarea in interiorul
poligoanelor
| Desen
|
Fereastra de lucru
|
Calcul de
arii
Se calculeaza arii prin punctare in interiorul poligoanelor
respectand ierarhia: sector , cvartal , proprietate , parcela ,
constructie , sau in stratul curent.
Se pot executa parcelari si detasari.
Extrageri de date : fisiere de coordonate , inventare de suprafete , inventare de coordonate
Functii utile: numerotare automata de puncte , corectii grafice , trasare caroiaj , transformarea imaginlor scanate in stereo 70
