선하야토 레터링
●포지티브 감광 기판용 필름에 전사 해 사용해 주십시오.
●프린트
기판에 직접 붙여, 에칭을 할 수 있습니다전사 펜 LP-350
●포지티브 감광 기판용 필름의 작도에 레터링 시트의 붙여 부속 치구로서 이용하십시오.
테이프 커터 LP-351
●포지티브 감광 기판용 필름의 작도로, 플렉시블 테이프의 컷과 붙이기를 할 수 있습니다.
●프린트 기판용 원치수 필림 제작용 장 비
프린트 기판 제품
Electronics Learning Kits Sunhayato MainPage
선하야토 레터링
●포지티브 감광 기판용 필름에 전사 해 사용해 주십시오.
전사 펜 LP-350
●포지티브 감광 기판용 필름의 작도에 레터링 시트의 붙여 부속 치구로서 이용하십시오.
테이프 커터 LP-351
●포지티브 감광 기판용 필름의 작도로, 플렉시블 테이프의 컷과 붙이기를 할 수 있습니다.
●프린트 기판용 원치수 필림 제작용 장 비
●시작, 실험 단계의 기판 아트워크는 외주
하지 않고, 사내에서 손쉽게 원치수 필름을 할 수 있습니다. 노광 용품(Exposure equipments)
|
|
【별매】사이드 램프 세트 HPO-310 27 W유라인
형광등 2등부(좌우 한 벌) |
|
|
【별매】프로세서 DPR-320 |
|
|
SN/네가티브 페이퍼 SN-1012
254×305mm 100매 |
|
|
【별매】간이 암실(dark room) SDR-182 |
●노광용 장비
●탁상에서 노광 가능한 포터블 타입,
진공 펌프·진공 클램프(vacuum clamp)·알람 타이머부착
●진공 클램프와 진공 펌프가 부속되어 있는 단면/양면용의 중형 노광기(exposure system)입니다.
●탁상에서 손쉽게 인화를 할 수 있을 뿐만 아니라, 트레이싱 테이블로 이용 할 수 있습니다.
사양
■정격전압/AC100V
■전원 주파수/50 Hz용 또는 60 Hz용
■광원/단 면 노광：자외선 형광등 10 W3책
양면 노광：자외선 형광등 10 W3본×2
■외형 치수/폭 405×안길이 260×높이 147mm
■중량/약 4kg
■최대 노광 치수/160×250mm
■진공 클램프：진공 펌프/AC100V 50/60Hz 3.5W
■클램프 치수/폭 305×안길이 275×높이 9mm
●노광용 장비
로보트 라이트 세트 BOX-8A
SET
소형 경량 오토리버스 노광기. (BOX-8A와
WKC-250세트 포함)
●자외선 형광등의 왕복 운동으로, 중형 노광기와 동등의 성능을 발휘합니다.
●일정 작동의 왕복 운동으로, 노광도 균일하고 클램프를 뒤집으면 양면 노광도 가능합니다.
●노광
종료를 알리는 타이머부착 되어 있음.
사양
■정격전압/AC100V ■전원 주파수/50 Hz 또는 60Hz
■광원/10 W 1개
■외형 치수/폭 400×안길이 400×높이 72mm
로보트 라이트 세트의 별매품
로보트 라이트(별매품)
BOX-8A
●자외선 형광등 10 W 1등으로 왕복 운동하는 노광기입니다.
진공 클램프(WKC-250/별매)와 병용 해 사용합니다..
소형 감광 기판용 노광 라이트 박스(exposuring light box)
치비 라이트
MODEL BOX-1
●경량·컴팩트하고, 100×150 mm(엽서 사이즈)까지의 포지티브 감광 기판을 손쉽게
노광 할 수 있습니다.
●타이머 첨부로 15분까지 자유롭게 노광 시간을 세트 할 수 있어 노광 종료는 알람이
알려 드립니다.
●부속 클램프로 패턴 필름과 포지티브 감광 기판을 밀착해, 정밀하게 노광 할 수 있습니다.
●자외선 감광 필름의 전사나 포토 솔더 레지스트의 도막 경화용으로도 활용하실 수 있습니다.
●노광용 장비 진공 클램프(별매품)
WKC-250 ●부착된 진공 펌프로 흡착해, 필름과 감광 기판을 밀착 시킵니다.
●다소 휘어짐이 있는 기판에서도 가능 합니다.
●로보트 라이트(BOX-7or 8/별 매)와 병용 해 사용합니다.
사양
■진공 펌프/AC100V 50/60Hz 3.5W
■클램프 치수/폭 305×안길이 275×높이 9mm
■최대 노광 치수/BOX-W9B
■작업 범위…160×250mm
다른 광원 사용시 작업 범위…185×250mm
●노광용 장비

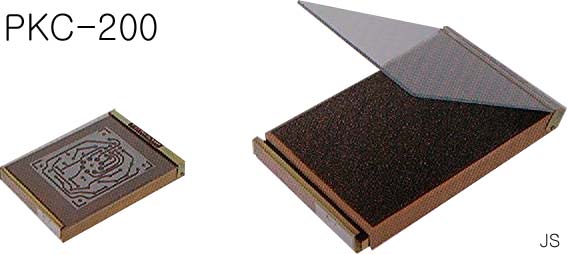

PKC-200
포지티브 감광 기판과 필름을 밀착 시키는 초보자용 클램프.
초보자용 PK클램프,
외형 치수：폭 162 ×안길이 223mm×높이 27mm
●유리로 된 누름판과 스펀지로, 필름과 감광 기판을 밀착 시키는, 초보자용 PK클램프입니다. 최대 노광 치수는, 145×190mm .
현상 용품(Developing equipments)

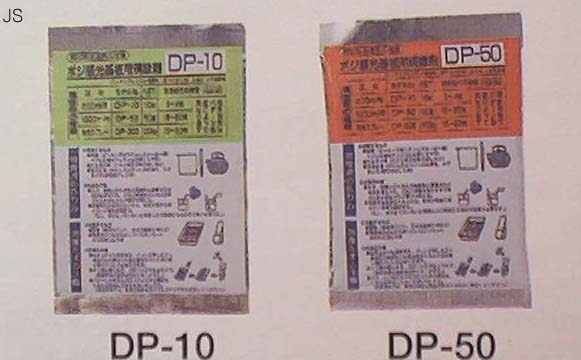

포지티브 감광 기판용의 분말 현상제(Developer).
현상제 DP-10
NET：10 g(200cc 분)
현상제 DP-50
NET：50 g(1,000 cc분 )
●포지티브 감광 기판용의 분말상의 현상제입니다. 미온수로 녹여, 약 30∼35℃의 액체의 온도로 사용합니다. DP-10으로 약 3매, DP-50으로 약 15매 현상 할 수 있습니다. 현상 시간은 30초∼1분에 충분히. 또, 분말상으로 개봉하지 않을시 열화 하는 것이 없고, 스토크용으로 도 편리합니다.
【주의】
※현상 매수가 적을 때는 현상 배트와 서모 히터로, 많을 때는 분사식 에칭 장치를 1대 준비해 주세요(에칭용과 겸용은 할 수 없습니다).
●사용이 간단한 현상 sprayer!!
sprayer식 현상제 DP-303
NET:303g
●기판의 상부에서 하부로 향해 씻어 흘리도록 spray 하여, 현상이 끝나면 물로 씻어. 간단하게 현상을 할 수 있습니다.
1개의 sprayer로, 엽서판(단 면) 약 15매 현상 할 수 있습니다.
●현상용으로도, 에칭용으로도 사용할수 있는 폴리에틸렌 수지제의 트레이입니다.
●현상·에칭 용품
현상액·에칭액의 액체의 온도를 일정하게.
서모 히터 TH-100
정격전압·소비 전력:AC100V/ 100W 발열 소자, 니크롬선 외형 치수: 폭 210×안길이 264×높이 56mm 중량：1.5kg
●프린트 기판의 현상액이나 에칭액을, 항상 최적인 온도에 일정에 유지하는 자동 항온기입니다. 현상도 에칭도, 짧은 시간에 샤프하게 마무리할 수 있습니다.
현상,에칭 용품
편리한 현상·에칭의 용기
현상·에칭용 트레이
BUT-1 150 ×195mm
BUT-3 210×280mm
BUT-4 290×320mm
핀셋 PIN-6
●기판을 현상 할 때나 에칭 할 때에 매우 편리합니다.
●현상·에칭 용품
온도계 C-100
●기판의 현상시나 에칭시에, 각각의 에칭액이 최적인 온도에 도달한 것을 확인하는데 편리합니다.
●최적 온도는, 현상 약 30∼35℃,에칭 약 40∼45℃.
|
