스루홀(via hole)가공이, 재미있을 정도 손쉽게!!
스루-핀 킷트
특장
●도금
약품을 일체 사용하지 않고, 특수 스루 핀을 삽입해, 스루홀 가공을 할 수 있습니다.
표면은, 고가 도금장비도금법과 같이 신뢰성이 높고 충분한 전기적 특성과 기계적
강도를 얻을 수 있습니다.
용도
●양면 감광 기판을 사용해, 간단하게
스루홀(via hole)기판을 만들 수 있습니다.
●스루홀 가공 이 끝난 상태 기판에,스루홀(via
hole)을 추가하고 싶을 때에도 편리합니다.
●부품 실장 후의 기판에서도, 스루홀(via
hole)추가·수정을 할 수 있습니다.
BBR-001 |
0.8 mm핀(25 핀) |
10개 |
BBR-010 |
0.8 mm용 inserter |
1개 |
BBR-011 |
0.83 mm, 드릴 비트 |
1개 |
BBR-008 |
오토 펀치 |
1개 |
BBR-009-2 |
프레스용 대좌, 지주 |
각 1 |
BBR-002 |
1.0 mm핀(25 핀) |
10개 |
BBR-004 |
1.0 mm용 inserter |
1개 |
BBR-006 |
1.04 mm, 드릴 비트 |
1개 |
BBR-008 |
오토 펀치 |
1개 |
BBR-009-2 |
프레스용 대좌, 지주 |
각 1 |
(주) 킷의 경우는 드릴 비트가 1개입니다.
●BBR-5212 1.2 mm용 킷 한 벌
※BBR-5212는 수주 생산품입니다
품명 |
형명 |
수량 |
표준 가격 |
비고 |
|
스루홀 핀 |
0.8 mm용 |
BBR-001 |
250 핀 |
25
핀부 |
|
1.0 mm용 |
BBR-002 |
||||
1.2 mm용 |
BBR-003 |
||||
inserter |
0.8 mm용 |
BBR-010 |
1개 |
노크 펜식 |
|
1.0 mm용 |
BBR-004 |
||||
1.2 mm용 |
BBR-005 |
||||
드릴 비트 |
0.8 mm용 |
BBR-011 |
2개 |
반달형태 0.83mm |
|
드릴 비트 |
1.0 mm용 |
BBR-006 |
반달형태 1.04mm |
||
드릴 비트 |
1.2 mm용 |
BBR-007 |
반달형태 1.21mm |
||
오토 펀치 |
BBR-008 |
1개 |
0.8&-911. 0&-911. 2 mm공용 |
||
|
|
|
마무리용품
A제 70g, B제 30g, 현상제 200g
A4사이즈 4~5매 도포 가능
A제(70 g)×1개, B제(30 g)×1개,
현상제(100 g)×2봉,
폴리 장갑×1조
●투명한 그린의 피막이 균일에 도포되어
손수만들기, 프린트 기판이 프로급 으로 완성됩니다. 튜브 형, 그림물감 형상의 레지스터로,
자외선·알칼리 현상.
【주의】
※솔더 레지스트의 유효 기한은 3개월입니다. 반드시 냉장고에 보존해 주세요.
【부탁】
※SR-320은 품질 보관 유지 (위해)때문에 냉암소 보존 상품이 되고 있습니다. 본상품
발송 시에는 냉동 택배편의 비용을 별도 부담해 주시는 것을 양해 바랍니다.
스크린＆스키지 셋트
SR-340
스크린(216×306 mm)×1매, 스퀴지(200 mm)×1
●실크 인쇄용품
자작 기판에 실크 인쇄기 1대로 완성!!!.
실크 인쇄기(silk printing)세트 SR-350
세트 내용：실크 인쇄기본체×1대,
스크린#230 ×1매, 스키지×1개, 노광용 아크릴판자×1매,
노광용 스펀지×1매, 제판용 sprayer(200 cc)×1개, 판 세제(100 cc)×5봉, 기준
핀 판자×2매
●자작 기판에 프로급의 마무리로 실크
인쇄를 만들 수 있습니다.
●패턴 만들기로부터 인쇄까지의 공정이 순조롭게 처리할 수 있습니다. 게다가, 실크
인쇄(silk screen printing)는 물론, 솔더 레지스트(solder resist)도 프로급의 마무리.
●인쇄대가 라이트 테이블로, 작은 기판에서도 위치 정렬이 용이합니다.
●기준 핀 판자로, 2매째부터는 자동적으로 위치 정렬을 할 수 있습니다.
●스크린에의 제판은 자외선 노광과 수세식 현상으로 간단하게 할 수 있습니다.
●인쇄 도막은 스크린을 스키지로 비비는 것만으로 균일하게 완성됩니다.
●스크린의 잉크는, 전용의 세제로 간단하게 씻어낼 수 있습니다.
●한 번 태워 붙인 스크린은 재인쇄용으로서 보존 할 수 있습니다.
【비고】
※실크 인쇄기세트를 사용해 주시기 위해서는, 제판용 감광 필름(SR-360), marking
잉크(SR-330), 자외선 노광 장치(BOX-W10), 온풍 건조기(또는 드라이어)가 필요합니다.
제판용
감광 필름 |
marking
잉크, 흰색 |
【부탁】
※SR-360·SR-330은 품질 보관 유지 (위해)때문에
냉암소 보존 상품이 되고 있습니다. 본상품 발송 시에는 낸동 택배편의 비용을 별도
부담해 주시는 일을 양해 바랍니다.

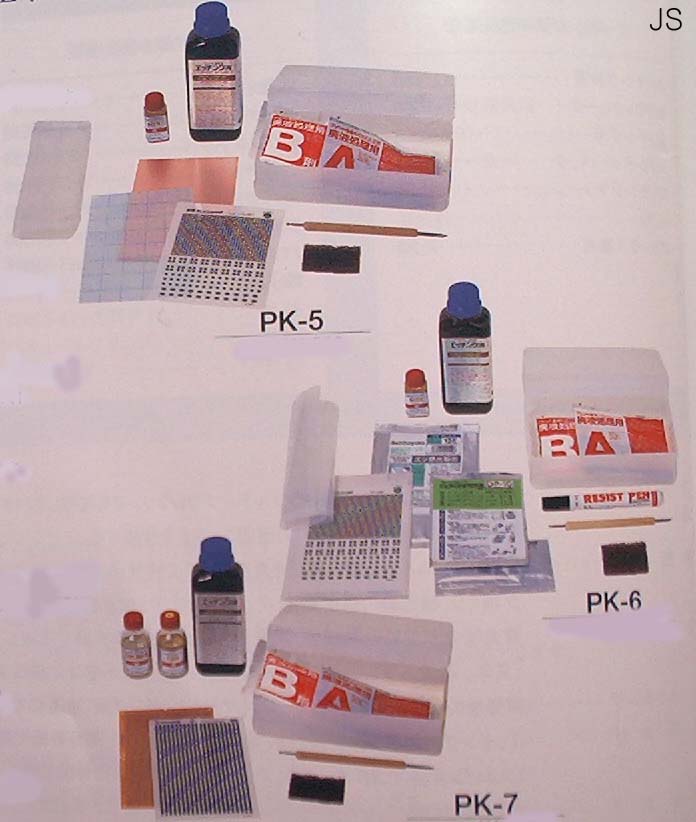

●프린트 기판(PCB) 공작 킷
직선 레터링으로 남기고 싶은 패턴만을 마스크 하여 에칭
하는 것만으로 회로 기판을 만들 수 있는［간단한］킷입니다.
EG기판 방식 킷(폐수 처리제 첨부)
PK-7
EG기판(504 EG)×1&-92
레터링(직선) ×1&-92
나이프부전사 펜×1&-92 스카치 브라이트×1&-92
에칭액 ×1&-92 페인트 제거액×1&-92 플럭스×1&-92
에칭 용기×1
품 명 |
형 명 |
치수 후×세로×옆(A) |
|
종이 페놀 |
단 면 |
(10) P7. 5-10 |
1.6× 75×100 |
(11) P10-10 |
1.6×100×100 |
||
(12) P15-10 |
1.6×150×100 |
||
(13) P20-10 |
1.6×200×100 |
||
(14) P25-10 |
1.6×250×100 |
||
(15) P20-15 |
1.6×200×150 |
||
(16) P25-15 |
1.6×250×150 |
||
(17) P25-20 |
1.6×250×200 |
||
(18) P30-20 |
1.6×300×200 |
||
(19) P35-20 |
1.6×350×200 |
||
종이
페놀 |
양면 |
(11 R) P10-10R |
1.6×100×100 |
(12 R) P15-10R |
1.6×150×100 |
||
(13 R) P20-10R |
1.6×200×100 |
||
(15 R) P20-15R |
1.6×200×150 |
||
유리
에폭시 |
단 면 |
(31) GE10-10 |
1.6×100×100 |
(32) GE20-10 |
1.6×200×100 |
||
(33) GE15-10 |
1.6×150×100 |
||
(34) GE20-15 |
1.6×200×150 |
||
(35) GE20-25 |
1.6×200×250 |
||
양면 |
(31 R) GE10-10R |
1.6×100×100 |
|
(32 R) GE20-10R |
1.6×200×100 |
||
(33 R) GE15-10R |
1.6×150×100 |
||
(34 R) GE20-15R |
1.6×200×150 |
||
(35 R) GE20-25R |
1.6×200×250 |
||
형 명 |
치수 |
|
(1) K15-10 |
1.0×150×10 |
|
베이크라이트 판 |
(2) K20-10 |
1.0×200×100 |
베이크라이트 판 |
(3) K20-15 |
1.0×200×150 |
구멍 열림 베이크판자 |
(8) B15-10 |
1.0×150×100 |
품 명 |
패턴 |
형 명 |
치수 법 |
핀 없는 UK기판 |
1눈모양 |
(43) AT-1S |
S는 W는 |
(44) AT-1W |
|||
올 4눈모양 |
(45) AT-40S |
||
(46) AT-40W |
|
|
경기도 안양시 동안구 호계동 555-9 |
|
To contact us : jsi@jsits.com |

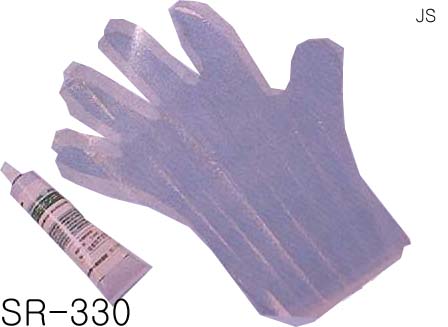

SR-330
NET：50g
