SOP 8 핀, 16 핀, 전원 라인용이 등장!
기판과 붙여 즉, 실장. 플랫 IC, 칩 부품 등을 실장 할 수 있다
씰 기판
MODEL ICB-056∼062




씰 기판에 칩 트랜지스터용과 유니버설 기판이 신등장

●희망 크기에 가위나 커터로 간단하게 끊어집니다.
●유니버설 기판 등에 직접 붙여 사용해 주실 수 있습니다.
 별매 씰 MODEL SB-416을 사용하면 용이하게 위치 맞춤 할 수 있습니다.
●칩 Tr용은 다이오드나 유효 증폭기 등에도, 유니버설 타입은, 곡면에도 사용해 주실 수 있습니다.

이런 때 사용 편리

●유니버설 기판에 플랫 IC나 칩 부품 등을 실장하고 싶을 때.
●좁은 피치의 IC나 연결기를 감광 기판에 실장하고 싶을 때.
●회로 변경으로, 부품을 추가하고 싶을 때.
●케이스 안쪽에 간단한 전자 회로를 조립하고 싶을 때.








패턴 별로 12 종류 있습니다

1.27 mm피치 SOP 변환용

ICB-051

2.54 mm피치 IC패턴, 닷 패턴

ICB-052

칩 CR저항·Tr패턴 변환용

ICB-053

리본 커넥터 출력 패턴

ICB-054

버스용 패러렐 패러렐 접속 패턴

ICB-055

0.5 mm피치 칩 Tr를 변환

ICB-056

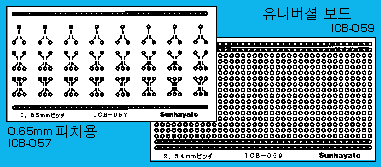

0.65 mm피치 칩 Tr를 변환

ICB-057

0.95 mm피치 칩 Tr를 변환

ICB-058

2.54 mm피치 플렉서블 유니버설 기판

ICB-059

1.27 mm피치 SOP8 핀을 2.54 mm에 변환

ICB-060

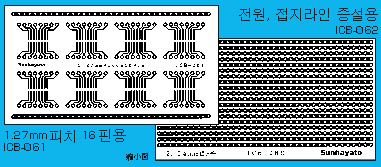

1.27 mm피치 SOP16 핀을 2.54 mm에 변환

ICB-061

유니버설 기판의 전원·그랜드 라인 증설용

ICB-062

트레이싱 페이퍼·OHP 필름용

트레이싱 페이퍼를 손상시키지 않고 소거 할 수 있다
트레페
MODEL KT-2T

용도·특장
수성/유성 펜으로 쓰여진 트레이싱 페이퍼, artwork 필름이나 토너/지아조 타이프의 제2 아트워크용 소거 펜입니다.
필름을 손상시키지 않고 , 용이하게 기입이나 레터링이 붙이고 할 수 있습니다.

사용 방법
펜 끝으로 끄고 싶은 장소를 몇차례 비비어, 더러움이 남았을 때는, 액이 마르기 전에 플라스틱 지우개로 가볍게 비벼 주세요. 한 번에 예쁘게 사라지지 않을 때는 몇차례 돌려주세요.
펜 끝이 더러워지면 화장지로 닦아내 주세요. 또, 사용전에 펜 끝을 일단 닦으면 효과적입니다.

은염필름·인화지용

필름을 손상시키지 않고 소거 할 수 있다
필름
MODEL KT-2F

용도·특장
포토 플로터나 이미지셋터(imagesetter)등으로 인쇄한 은염식 필름이나 인화지용의 소거 펜입니다.
필름을 손상시키지 않고 , 펜에서의 기입이나 레터링의 붙이기가 용이합니다.

사용 방법
펜 끝으로 끄고 싶은 개소를 몇차례 비빕니다. 완전하게 사라지면 알코올을 깊이 스며들게 한 솜등으로 닦아내 주세요.
펜 끝이 더러워지면 잉크의 배출이 나빠지기 때문에, 사용후는 화장지로 펜 끝을 닦아내 주세요.


무용제 타입

전자 기기의 내부에 붙이지 않는다
기피제 첨가 절연 코딩제
GOKI NONCOAT 고키 논코트 PAT.P.
sprayer 타입 MODEL GNA-12 NET 290ml

원액 타입  MODEL GNA-8F NET 8kg
      MODEL GNA-1F NET 1kg




sprayer 타입
MODEL
GNA-12



원액 타입
 MODEL GNA-8F


고키크린
MODEL
GC-20

이런 곳에 도움이 됩니다.

●OA기기류·전화기·텔레비젼·PC 등, 모든 전자 기기는 IC기판이나 각종 전자 부품 등의 발열에 의해 기기의 내부는, 25℃에서 35℃가 유지되고 바퀴가 가장 좋아하는 온도 환경이 되어 있습니다.
●그 때문 계절에 관계없이 바퀴에게 사는 기분의 좋은 스페이스를 제공하고 있는 것 같습니다.
●그런데 그들의 침입에 의해, 분해·쇼트·단선·녹·발화 등 전자 기기에 여러가지 트러블이 발생합니다.
●특히 바퀴가 많이 자리잡고 사고 있는 부엌 등에 설치된, 전자 계량기, 냉장고를 비롯한, 모든 식품용 전자 기기의 피해는 상당합니다.


특징

●주용제는 무용제 타입의 실리콘 코팅제이기 때문에, 종래의 용제계 코팅제와 달리, 모든 전자 부품 특히 전기 접점에 악영향을 미치지 않습니다.
●이 실리콘에 피레스로이드계 기피제를 배합한 사람과 가축에는 안전한 코팅제입니다.
●기피 효과 지속 기간은, 기기의 설치 장소의 환경으로 다릅니다만, 수년이상 오래 갑니다.


전자 기기의 바퀴 대책

●부엌등에서 바퀴를 살충 하면 그 시체의 처리가 귀찮고, 오히려 귀찮은 2차 피해가 발생합니다.
●어쨌든 전자 기기의 내부에 기피 효율이 높고, 오래 가는 절연 코팅제를 도포해, 바퀴를 대고 붙이지 않는 것이 효과적인 대책이라고 생각됩니다.

고키 논코트판 후렛트 표면(pdf 형식) 고키논코트판후렛트 이면(pdf 형식)


분해·세정
전자 기기 기판 세제
GOKI CLEAN 고키크린
MODEL GC-20 NET 420ml

●전자 기기의 내부, 특히 실장 기판에 바퀴가 잠입하면 각종 파츠의 좁은 곳까지, 찌꺼기가 달라붙어
용이하게 제거 할 수 없습니다.
●본제는 칫솔 등과병용 해 부품의 안쪽까지, 세정 할 수 있는 휘발성의 클리너입니다.

사용법
●기기의 전원을 꺼, 세정하고 싶은 블록을 꺼내, 털의 긴 부드러운가 있고 솔인가, 전기 청소기로 쓰레기를 없앱니다.
●다음에 고키 크린을불어 적당한 칫솔 등을 사용해 더러움을  씻어 떨어뜨립니다.
●마지막에 다시 한번 고키 크린을충분히 불어 걸쳐 꼼꼼하게 씻어 흘립니다.
 (주) 1 세정이 불충분하고 오물이 남아 있으면, 효과가 적기 때문에 완전하게 세정해 주세요.
2 세정 후 드라이어의 찬 바람으로 완전 건조하고 나서 고키 논코트를 도포해 주세요.

난소성·전자파 쉴드용
거듭해 붙여도 도통이 확실
도전포테이프(conductive tape)
MODEL T-25NF

난소성의 천에 동과 니켈을 도금
두꺼움 방향으로 도전성이 있어,
확실한 쉴드(shield) 효과.

특장
●난소성(자기 소화성)입니다.
●두께 방향으로 도전성이 있도록 점착제가 도포되어 있기 때문에, 거듭해 붙여도 확실히 쉴드 효과를 얻을 수 있습니다.
●옷감과 동등하게 부드럽게, 곡면에서도 예쁘게 붙일 수 있습니다.
●가위나 커터로 자유롭게 컷 할 수 있습니다.


용도
●PC, AV기기, 무선기, 휴대전화, 계측기, 의료기기 등 전자 기기의 전자파·정전기 쉴드
●신호 케이블이나 연결기의 쉴드
●모터 등 방사 노이즈의 저감
●전파 암실이나 건축의 쉴드 등에 최적입니다.


사용법
점착력을 높이기 위해서(때문에), 붙이기면의 먼지나 기름 성분을 없애고 나서 사용해 주십시오.

  • 사양
  • 치수폭 25mm×길이 2m
  • 저항 날실 방향:0.1Ω/25mm□
      횡사 방향:0.3Ω/25mm□
  • 두께0.3±0.03㎜(지면에 실리콘을 도포한 종이를 제외한다)
      도전층:0.26±0.03mm
      점착제층:0.04±0.01mm
  • 재질 난소성옷감에 동·니켈 도금
       아크릴계 점착제
  • 무게205±18g/m2(지면에 실리콘을 도포한 종이를 제외한다)



True BGA Socket

True BGA Socket는, 미국 ADVANCED INTERCONNECTIONS사가 개발한 시험·개발용의 BGA 소켓입니다.
BGA 디바이스의 탑재는 납땜의 필요가 없기 때문에, 디바이스의 반복 사용이나, 개개의 디바이스의 테스트가 용이하게 할 수 있습니다.
BGA 디바이스와의 접촉 부분에는 독자적인 스프링 핀을 채용해, 핸더 볼에 무리인 력을 더하지 않고 확실한 콘택트 렌즈 을 할 수가 있습니다.
또 설치 면적은 BGA 디바이스와 거의 동등하고, 타겟 보드를 유효 이용 할 수 있습니다.
이 BGA 소켓은 True BGA Socket와 Solder BGA Socket의 2개(살)의 파츠로 나누어 져 Solder BGA Socket를 타겟 보드에 리플로우에서 납땜해, 그곳에 True BGA Socket를 접속합니다.
True BGA Socket와 Solder BGA Socket의 사이에 선하야토제 변환 아답터를 설치하면, BGA 디바이스의 신호를 오실로스코우프나 logic analyzer로 확인하는 것이 가능합니다.

상세한 사양, 사용 방법, 라인 업 일람은, PDF 데이터의 카탈로그로 제공하고 있습니다. 이용에는, Acrobat 리더가 필요합니다.

True BGA Socket 카탈로그
