SCORM

Conceito:

Sharable Content Object Reference Model (SCORM), é um conjunto de especificações técnicas que interliga AICC, IMS, IEEE, e outras permitindo criar um modelo de referência padrão para sistemas de gestão por via electrónica cliente-servidor de conteúdos de aprendizagem, permitindo a reutilização desses conteúdos nos seus diferentes formatos electrónicos, auferindo assim de interpoerabilidade, durabilidade e reusabilidade.

Como é constituído:

Actualmente o SCORM é constituído por 3 partes: uma parte é constiuída pela Extensive Markup Language (XML) (inventada pela W3C em 1998), adaptada à sua especificação para representar, ou ser a “raíz” das disciplinas a serem criadas, porque permite criarmos as nossas próprias etiquetas, definindo assim um conjunto de dados, permitindo que esses dados, que são a estrutura da disciplina criada, possa ser movida compativelmente entre um Learning Management System (LMS), para outro. Contém também um conjunto de especificações relacionados com a sua funcionalidade em ambiente de funcionamento, incluindo um Application Programming Interface (API), e por último uma especificação para criar metadados contendo elementos media.

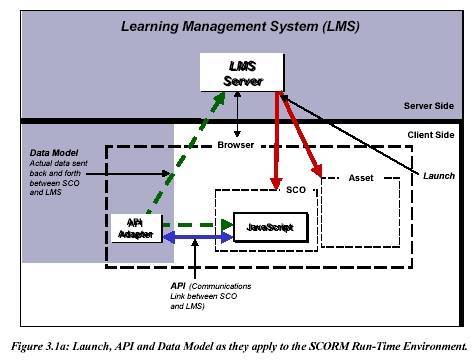

A figura acima permite relatar como funciona o mecanismo de um LMS baseado numa base de dados electrónica cliente-servidor, definindo como é usual nessas arquitecturas protocolos de comunicação, procedimentos e responsabilidades.

O API tem como responsabilidade, servir de mecanismo de informação ao LMS em termos de tratamento de erros e etc .. da base de dados de learning, e é usada para enviar e receber dados entre o SCO e o LMS.

O Data Model é um standart de conjunto de dados usados para defenir a informação que vai ser comunicada.

O SCORM para funcionar necessita de um SCO (Sharable Content Object) que é lançado por um LMS e só um SCO está activo á vez. Assim como só um LMS pode lançar SCOS. E SCOS não lançam outros SCOS. È assim a arquitectura de um LMS usando a norma SCORM.

O Launch é simplesmente um mecanismo que permite ao LMS arrancar (startup), e iniciar uma base de dados electrónica Cliente-Servidor.

O Asset permite que o LMS use o protocolo HTTP, sem que necessite de usar o API.

A ferramenta SCORM RTE (retirada da www.adlnet.org ) necessita do SDK, do servidor de JPS TOMCAT (já vem incorporado no ficheiro de instalação do RTE, basta indicar o path do SDK ao TOMCAT), incorporam HTML e Javascript; para que o SCORM Run-Time Environment possa funcionar em qualquer computador para que possam ser adaptadas para a outros LMS.

De forma geral (a ver mais à frente) as ferramentas que funcionam com a norma SCORM, usam ficheiros (.xsd), que permitem fazer o “parser” de ficheiros XML, e compactam as disciplinas criadas em formato (.zip).

O que faz:

http://www.recombo.com/index.html

(ex: de uma ferramenta usando a norma SCORM-“Recombo Convertor for Word”)

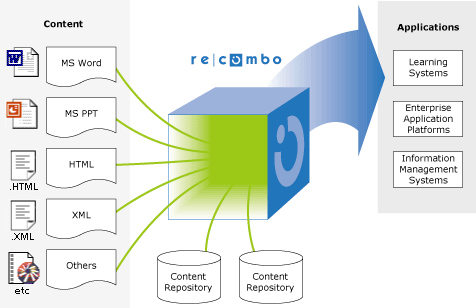

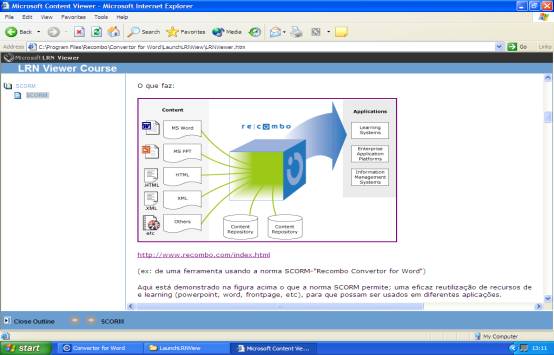

Aqui está demonstrado na figura acima o que a norma SCORM permite; uma eficaz reutilização de recursos de e learning (powerpoint, word, frontpage, etc), para que possam ser usados em diferentes aplicações.

Funcionamento do SCORM com as ferramentas que o seguem como norma:

A norma SCORM 1.2 na essência conjuga a especificação AICC API para a comunicação browser-parent frame com a especificação IMS 1.2 para o pacote de conteúdo.

A iniciativa para o desenvolvimento da norma SCORM partiu do governo norte-americano.

As forças armadas norte-americanas lançaram um concurso para desenvolvimento de eLearning (US$700 Million Request for Proposals), todas as propostas deveriam respeitar a conformidade à norma SCORM .

A norma SCORM foi desenvolvida pela Advanced Distributed Learning Co-Labs Laboratório no Estado de Virgínia (militar/empresarial) e em Madison, Estado de Wisconsin na Universidade de Wisconsin (instituição académica).

Objectivo da norma SCORM:

-Conteúdo reutilizável:

O autor pode pegar recursos de várias disciplinas e deixar que o servidor os publique conjuntamente quando o aluno acede ao conteúdo. Actualmente isto conduz à criação de disciplinas com a aparência de livros formados de múltiplos artigos provenientes de diversas revistas com ar de terem sido colados uns aos outros.

Para isso foram testadas ferramentas que o incorporam e comparadas:

-Microsoft LRN Toolkit 3.0

-ReadyGo Web Course Builder 3.10

-Meta-Data Generator Pro 1.2

-Manifest Generator 1.2 Beta

-Recombo Convertor for Word 1.5

-Recombo Convertor for Powerpoint 1.5

-SCORM Run Time Environment 1.2.1

As ferramentas Microsoft e Recombo Convertor for Powerpoint 1.5 têm a mesma funcionalidade de criar um ficheiro manifest.xml e convertendo o formato (.ppt) em (.html) sendo depois aberto pelas aplicações permitindo a visualização num browser criando um lancher (um ficheiro html que inicia a apresentação nesse formato); O ficheiro manifest.xml criado por uma é totalmente compatível por outra aplicação.

A ferramenta Microsoft por vezes executa scripts necessários ao seu funcionamento que são interpretados pelo anti-virus como maliciosos.

A ferramenta LRN (pronuncia-se learn) da Microsoft não cria propriamente uma disciplina, mas antes recolhe documentos préviamente preparados e efectua com formatos já defenidos uma compilação, criando um Learning Resource. Ou seja fazemos à mão ou em editor próprios documentos html que depois são reunidos e ordenados por essa ferramenta graças ao manifest.

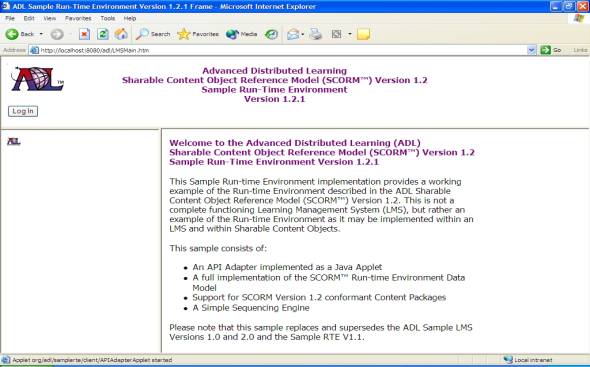

O SCORM Run Time Environment 1.2.1 foi testada como uma intranet local, basicamente é uma amostra ou demonstração fornecida pela ADL, não é um completo LMS, mas permite verificar as suas potencialidades.

No entanto deu erro de execução, após inserir o “Log In” e respectiva senha inventada por nós, possivelmente porque a versão do SDK utilizada (1.4) era mais recente, (1.3) que a requerida.

Foi possibilitada uma análise do código e como se efectua o API (desenhado especificamente para receber e enviar dados):

-Estado de execução: LMSnitialize() e LMSFinish, iniciam e finalizam a execução do SCO ao LMS;

-Estado de gestão: funções que permitem reconhecer erros, LMSGetLastError(), LMSGetError (errornumber) e LMSGetDiagnostic(parameter);

-Transferência de dados: estas funções permitem transmitir dados numLMS, LMSGetValue(data model element), LMSSetValue(data model element, value) e LMSCommit().

A ferramenta Recombo Convertor for Word 1.5 também dá erros, não suportando “checkboxes” e “buttons”, também no caso de somente incluirmos no ficheiro (.rtf) uma estrutura estática e não dinâmica, ou seja para funcionar somos obrigados a utilizar funções pouco usadas como “Heading styles” e “Hyperlinks” no ficheiro (.rtf), permitindo assim criar o ficheiro manifest, convertendo o (.rtf) para o novo formato em (.html).

Na figura acima pode-se verificar que foi possivel converter este trabalho em (.rtf) para o formato (.html), foi de facto bastante eficaz e simples, no entanto era possível estruturar esta fase do projecto em capítulos, mas como foi realizado em um ficheiro só, então aparece em formato (.html) sem estar estruturado em capítulos, podemos verificar que existe um único capítulo “SCORM” selecionado com cor de fundo. Temos que notar que o Microsoft LNR 3.0 Toolkit consegue ler o ficheiro gerado pelo Recombo Word Convertor. Nota-se assim a sua total compatibilidade, entre ferramentas.

O Manifest Generator 1.2 Beta permite criar uma disciplina tendo à partida 5 passos obrigatórios para a sua conclusão. O objectivo é criar um ficheiro manifest.

figura: manifest1

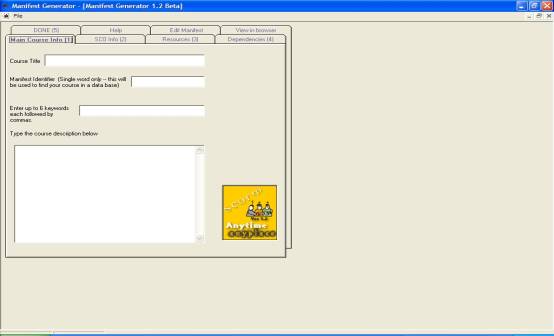

Nesta figura manifest1 encontramos a apresentação da ferramenta e todas as opções ou passos dísponíveis para elaborar a disciplina.

figura: manifest2

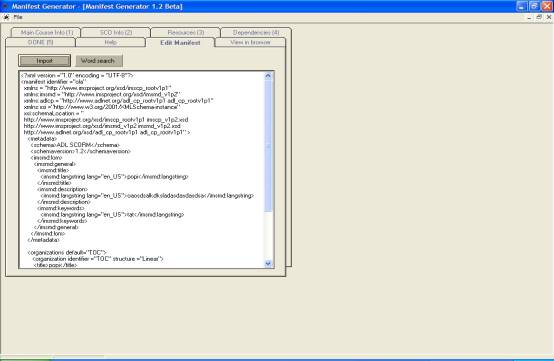

Nesta figura manifest2 é a fase final e a edição do ficheiro manifest criado.

O ficheiro manifest gerado não é compativel com nenhuma aplicação, devido a problemas de validação nas outras ferramentas.

De notar que as ferramentas SCORM gratuitas fornecidas pela ADL são versões beta e por isso com bastantes erros, ou de intuição algo difícil, não permitindo por vezes detectar as causas; de momento a sua documentação também não se encontra disponibilizada.

O ReadyGo Web Course Builder 3.10 a unica ferramenta comercial testada com todas as opções disponíveis em língua portuguesa, contudo tem restrições como todas as ferramentas de demontração, só permite efectuar 2 capítulos por disciplina criada e 5 páginas por capítulo.

Permitiu criar uma disciplina com bastante intuição, sem necessidade de recorrer a resources, ou seja, não foi preciso criar ficheiros (.html) e depois importa-los, como no LRN Toolkit. È uma ferramenta que no entanto não converte formatos. O ficheiro manifest gerado também não é compatível com as outras ferramentas, embora curiosamente tenha sido validado pelo Validate LRN Package, opção disponível no LNR Toolpad da Microsoft. As disciplinas ficam gravadas com a extensão própria (.wct). A ferramenta gera a disciplina, criando uma estrutura de páginas html, com um index.html que arranca a disciplina. È fundamental gravar a disciplina criada, porque gerar a disciplina não é o mesmo que gravar.

O ficheiro manifest permite que quando o utilizador quiser alterar, ou fazer load, ou tranferir o curso, todas essas opções são permitidas graças à compatíbilidade do formato xml do manifest. Este ficheiro é possível ser modificado manualmente, mas só na fase final em que se vai gerar a disciplina e em formato xml.

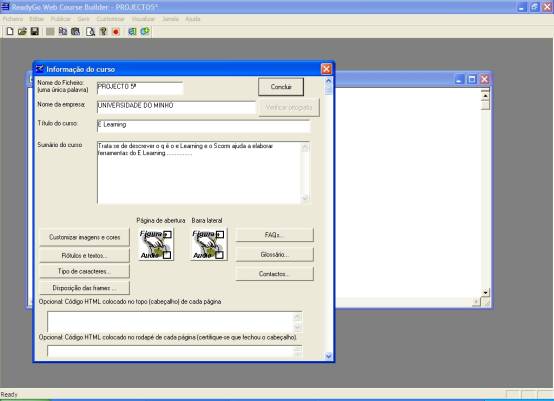

Nesta fase temos elaborado (ver figura acima) o nome porque será gravado o ficheiro da disciplina criada e as suas opções de configuração de imagens e cores.

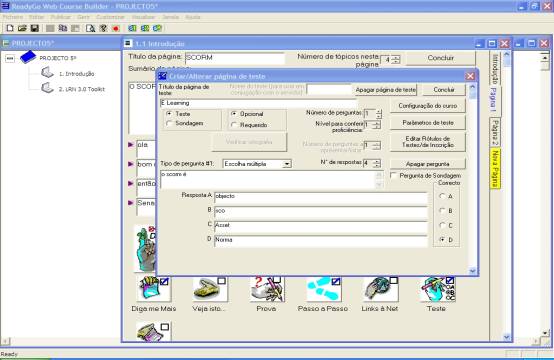

Na fase dos capítulos tem opções interessantes como exames com tempo cronometrado tipo testes americanos como podemos verificar na figura abaixo.

Além do mais permite elaborar vários tipos de questionários, ligações a outros conteúdos na Internet, elaborar dicas, e no fim temos toda a nossa estrutura programática elaborada visualizada de maneira hierarquica (como na figura abaixo).

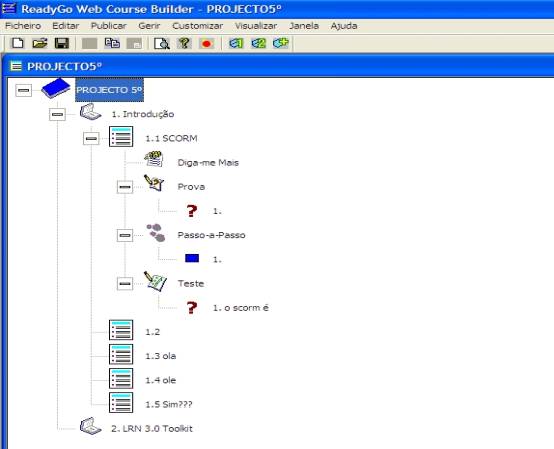

Temos então os 2 capitulos (máximo permitido), o 1º “ Introdução” com o numero máximo de páginas permitidas, e em cada página a sua estrutura e opções existentes elaboradas pelo utilizador. O 2º capítulo não tem nenhuma página.

Permite assim rectificar, podemos ter possíveis lapsos e esquecer de inserir ou rectificar algo na elaboração da disciplina, esta figura esquemática é excelente para redefinir conteúdos. Para fazer restruturações posteriores temos a opção “abrir” ficheiro, é esta uma diferença fundamental de outras ferramentas, devido a que as outras são reiniciadas pelo mainfest.xml e não um ficheiro com formato próprio.

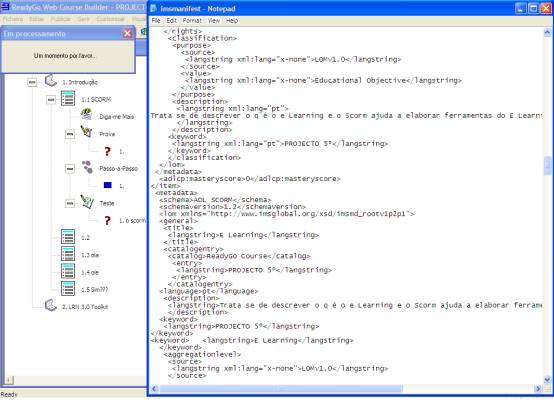

Aparece-nos no fim ao gerar a disciplina, o ficheiro imsmanifest (figura acima), com as suas etiquedas já criadas permitindo (na sua estrutura puramente em xml) a sua configuração e edição manual.

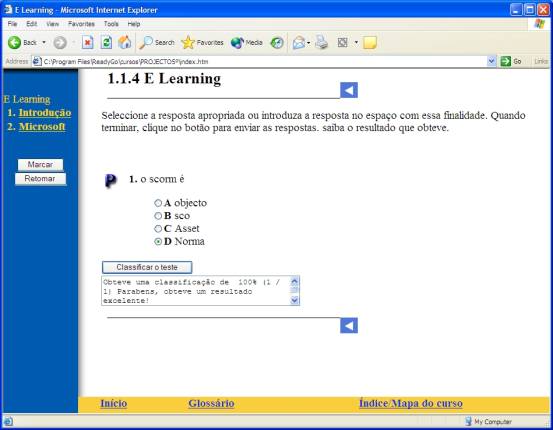

No fim da criação do curso temos (na figura anterior), o exemplo de uma disciplina criada em formtao (.html), elaborada unicamente com o ReadyGo Web Course Builder 3.10. Na figura aparece-nos um questionário simples que pode ser inserido sempre que a matéria já foi dada, para consolidar conhecimentos.

A análise do código permite verificar que somente utiliza o html e o javascrip.

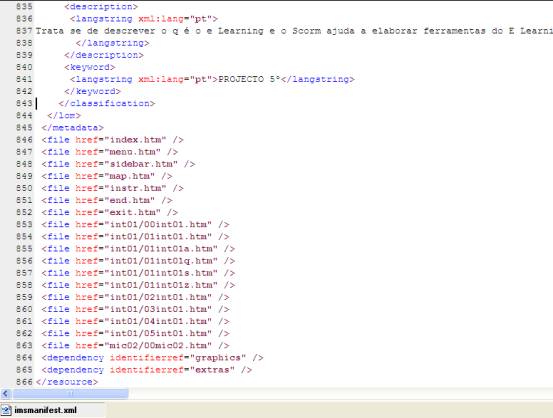

Esta análise do ficheiro imsmanifest.xml gerado pelo ReadyGo, permite verificar como dividiu em ficheiros html toda a estrutura visual da disciplina. É este ficheiro (e não é demais repetir), que serve de raiz à gestão da configuração visual da estrutura criada via Web.

Utiliza para o parsing do conteúdo xml para html, Schemas e também ficheiros (.dtd), é essa capacidade do “parsing” que permite que estas “extenções” do xml, sejam tão eficazes e exista retrocompatibilidade entre diferentes ferramentas que usem o manifest.xml.

Na gestão dos ficheiros gerados (.html), existe um coordenação bem defenida, em que como sempre é o ficheiro index.html, que inicia a disciplina. No conteúdo da estrutura html, é usado o código javascrip. O código javascrip é excelente para criar estruturas de controlo, ou seja para criar simples (IF-THEN-ELSE), simples e intuitivas, geradas automaticamente, sem que o utilizador pura e simplesmente saiba codificar ou o que é isso, praticamente durante a elaboração da disciplina, nem acesso ao código tem.

Digamos que de facto é uma ferramenta de autor, de alto nível, criando automaticamente o código.

È essêncial usar o javascript para a elaboração de questionários, porque permite saber se o utilizador acertou na resposta, e qual a pontuação que obteve, o html é essêncial para criar as “formas”, ou seja os botões, tabelas, menus, e fazer referência a outras páginas html, etc..

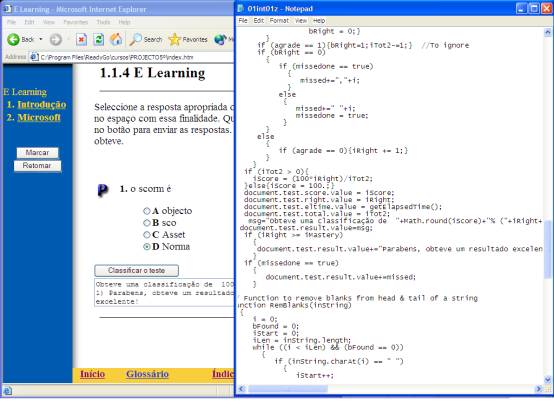

Na figura acima, podemos analisar melhor o código usado e a respectiva visualização da disciplina, notamos o emprego sistemático do javascrip, para elaborar este questionário.

Tanto o javascript (criado pela Netscape) como o html, são universais e totalmente compatíveis com os “visualizadores” existentes, não sendo necessário recorrer a servidores php,jsp,asp. Que têm código próprio, e por isso utilizam em vez do javascrip, estruturas próprias de controlo, e por vezes o parsing, também é diferente, havendo métodos próprios de parsing para cada linguagem de Internet.

Por isso foi usado as regras mais simples, de estrutura de programação para criar conteúdos Web, o html, javascript e xml, são os formatos gerais utilizados, pela sua própria simplicidade e compatibilidade, que por vezes o código está embebido ou misturado, sem complicações de maior.

O Microsoft LRN 3.0 Toolkit pela sua própria definição é um conjunto de ferramentas que permitem ao utilizador criar uma disciplina, converter em formato (.html), validar o ficheiro manifest,etc.

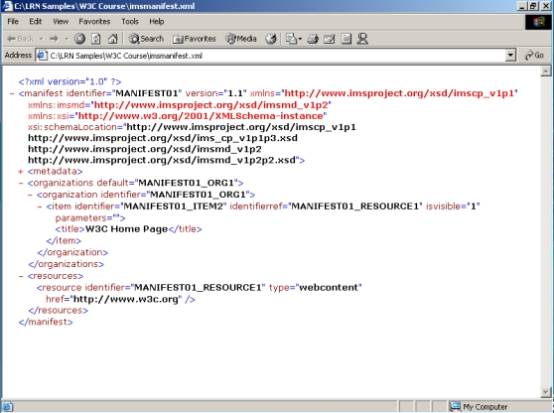

Na figura acima basicamente, temos o manifest, criado á mão (ou load de um já criado) e permite-nos reparar na sua estrutura programática, todos os “resources”, “organizations”, etc.. é interessante verificar esta opção que somente encontra-se nesta ferramenta e na Manifest Generator 1.2 Beta; a de manipular o manifest, sem recorrer à sua estrutura fonte ou seja em XML.

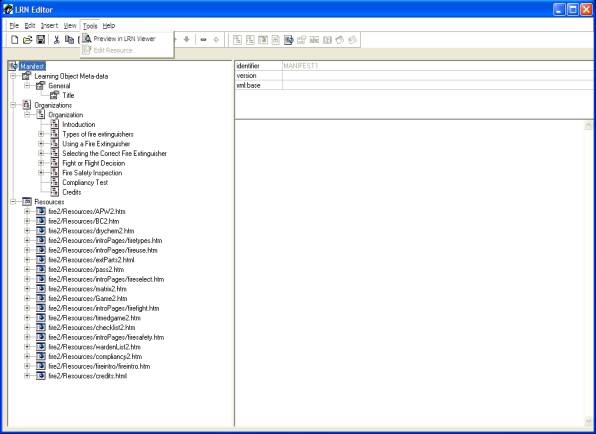

Na barra de ferramentas temos a opção “Tools”, que nos permite, criar um “Lancher”, ou seja dada á estrutura do manifest existente, converte toda essa estrutura para o formato html, permitindo assim a sua visualização na WEB.

Nota: todas as ferramentas foram testadas no Sistema Operativo Microsoft Windows Xp Home Edition e todas usam ou criam ficheiros manifest.xml.

Vocabulário SCORM

Asset é um ficheiro electrónico que contém media, texto, imagem, audio,etc.;

SCO é uma colecção de um ou mais Assets capazes de comunicar por um Web browser para um LMS através do SCORM Run-Time Environment (RTE);

Meta-data é um mapa de dados representados, permitindo descrever o Asset e o SCO;

Manifest é um ficheiro XML que descreve um agrupamento de componentes, consiste na sua essência de Meta-data que descreve todo o agrupamento de dados, e uma secção organizacional que descreve um ou mais secções organizacionais hierarquizadas de dados (contem toda a informação estruturada);

LMS é um software aplicacional ou uma tecnologia Web, para implementar e avaliar processos learning. Tipicamente um LMS proporciona um instrutor com um mecanismo para criar e divulgar informação, gestão de alunos e a sua avaliação; e aos alunos acesso a forúns, e video conferência.

O ficheiro manifest:

O manifest é um ficheiro em xml que descreve o conteúdo do pacote de dados, ou por outras palavras é uma lista de ficheiros que formam o curso, o manifest contém uma descrição de cada “recurso” (Resource), e um recurso pode ser uma imagem, um pacote HTML, uma página web, um capítulo, ou um curso completo.

Está dividido em várias secções:

-Metadata: Descreve o formato do Manifest;

-Organização:

-Estrutura do Curso;
-Aponta os "recursos" (resourrces);

-Lista de recursos (resource list):

-Localização de cada recurso;
-Descrição de cada recurso;
-Tipo de cada recurso;

O ficheiro manifest contém sempre um nível superior hierarquico que tem por função descrever o “package” ou seja o conjunto de dados agregados, contém também níveis abaixo ou seja “sub-manifests”.

Fornece um mecanismo que permite associar vários “meta-data”, e tem 5 sítios específicos para os associar:

-<file>-este meta-data é usado para descrever o ficheiro de maneira independente, para fazer referência a ele;

-<resource>-este meta-data pode conter um SCO ou Asset; (ex: ficheiros html, gráficos, etc);

-<item>-este meta-data é usado para descrever o item numa perspectiva organizacional no “package”;

-<organization>-este meta-data é usado para descrever a organização como um todo; (ex: uma tabela de conteúdos);

-<metadata>-serve para descrever e conter um “package”. (ex: como um título ou descrição);

Nota: o -<manifest>- serve para abrir e fechar o conteúdo do manifest, podiamos dar-lhe outro nome, mas é assim que ficou padronizado, permite definir a estrutura organizacional.

Os ficheiros manifest estão generalizados entre as diferentes ferramentas que os utilizam como “imsmanifest.xml”, ou “Manifest.xml”.
