R/C Multi-Tester V4.35
模型飛機用多功能測試器
Digital Servo Tester / Tachometer, Four in one -- PIC16F88
------------------------------------------------------------------------------------------------------

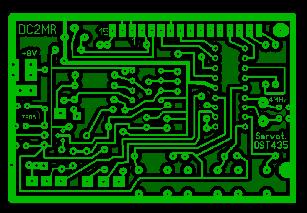

A 75 x 50 mm PCB, design by Glatt Wastl
from the Bavarian Alps.
fit the dimensions of the LCD module, pins to holes.
Thank you, Glatt Wastl !
----------------------------------------------------------------------------------------------
"Sprint-layout"
file of MT 4.X : Kolchnov Jan from Moscow contributed this file. and this are photos of his MT.Thank you, Jan ! deeply appreciate of your work.
--------------------------------------------------------------------------------------------

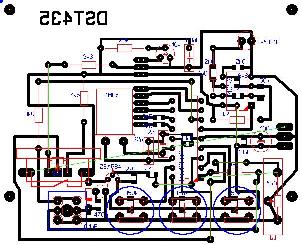

Another Sprint-layout contribute by Sergey Zhuravlev from Ostrogozhsk, Russia
( Sergey Zhuravlev 用半可變電阻代替39K 1%精密電阻
)
---------------------------------------------------------------------------------------
Download:
電路圖 .jpg ( V1.6 版硬體 )
電路圖 .sch (以ExpressSCH 開檔)
---------------------------------------------------------------------------------------
V4.33 Multi-Tester 規格:
轉速計
:60 ~ 65335 RPM
自動換檔 ，最高解析 1 RPM。1 ~ 5
葉螺旋槳螺旋槳空速
air speed 自動計算功能，pitch 2 ~ 9.5 英吋可選擇。Servo tester:
類比旋鈕手動 (Knob)
數位手動 (manu), 自動 Fast, Middle, Slow, Random
數位操作時，支援
One-touch Neutral 自動回中立點Speed controller tester:
類比旋鈕手動 (Knob)
數位手動 (manu),
數位操作時，支援One-touch Stop 自動回最低點
Receiver tester:
可測 0.80mS ~ 2.20mS PWM
Voltmeter:
DC 0~20.0V / 解析度 0.1V
-----------------------------------------------------------------------------
1. 使用沒多久發覺原本應該是空白的地方有些亂碼?
ans: 是LCD module 反應太慢;令方面也是程式沒有使用 pin 5當ready 讀出，等LCD
module 反應好才送出下個指令，算是程式設計不完美。
2. 我買的 LCD module pin-1 接+5V, pin-2 才接地, 剛好與您的圖相反?
ans: 這個很奇怪。
-----------------------------------------------------------------------------
PIC16F88.ASM V4.35 PIC16F88.HEX V4.35
======================================================================================
歡迎拷貝、轉載、引用、修改或出售本網站資訊，請註明出處。
注意 : 因使用本網站所導致的任何傷害或損失，本人概不負責。
Philip Sun / TAIWAN
