Mutli-function R/C Controller
多功能模型用控制器
BUG FIX : VERSION 1.02
(AUG/20/2003)
fix one bug, to make sure the freq pin is Low, when alarm turn off
模型飛機多飛幾次，總會碰到想投奔自由的駕駛員，荒草中要找到飛機.......可不容易。
市售品中，locator (尋機器)不少，但功能有限。這個"多功能模型用控制器"，可控制相機、飛彈、翼燈、著陸燈、嗡鳴器，也可輸出警報聲推動壓電體，完全看你自己的想像力，還需要一點基本電子知識。
我的原始構想是用12C508A，Shoot 控制數位相機、Light控制翼燈、Flash控制著陸燈、Buzzer控制內藏驅動電路的壓電式電子蜂鳴器 (Piezoelectric/Int-Driver)，或以Freq警報聲輸出經電晶體及昇壓線圈推動壓電體，可產生類似救護車的警笛聲。
若接收機channel不夠用，以Y接線將控制器與垂直尾翼接在同一 channel 也是個好方法。
電路非常簡單，但每腳支輸出電流 < 20mA，你得依自己需求加掛驅動電路或繼電器，驅動電路的電流如超過你的電子變速器 ( ICS100約1A ) 所能提供，則應直接接電池。
如果只做尋機器用，電路更簡單，廣華電子材料 (http://www.cpu.com.tw/index.html) 有賣內藏驅動的壓電式電子蜂鳴器 (Piezoelectric/Int-Driver) 直接接上就可，共3個零件。

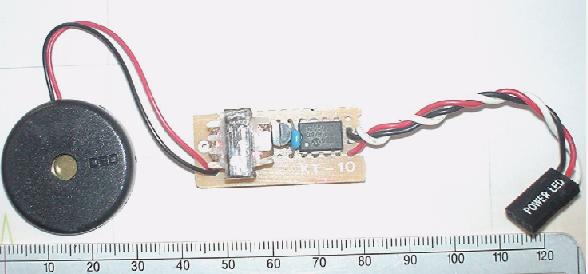

如果買不到內藏驅動的，只好用幾個舊零件拼一拼 (weight 12 g)。

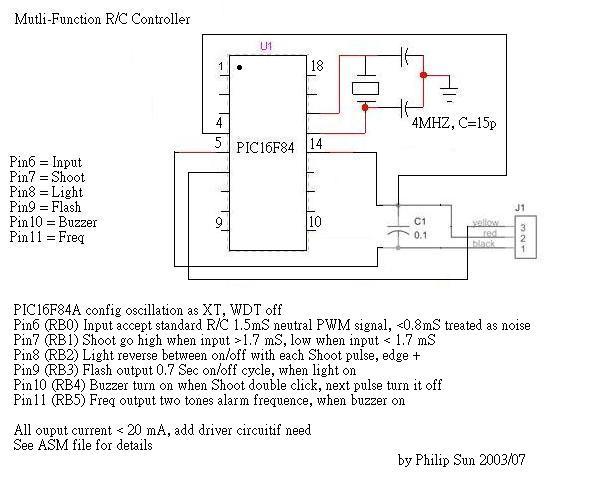

以下的圖僅供有電子基礎的飛友參考 ^-^
PIC燒錄的設定如圖 ，16F84A與 12C508A略有不同:
PIC16F84A.ASM HEX PIC12C508A.ASM V1.02 HEX V1.02
======================================================================================
歡迎拷貝、轉載、引用、修改或出售本網站資訊，請註明出處。
注意 : 因使用本網站所導致的任何傷害或損失，本人概不負責。
Philip Sun / TAIWAN
