Mod a Cheap FM Radio to Listen Aircraft Communication
用廉價 FM 收音機收聽飛航通訊
2007 / 12 / 17

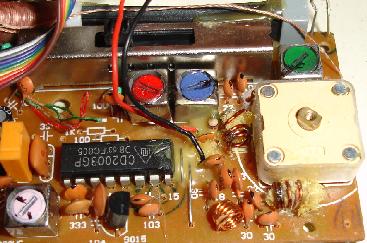

其他品牌的 FM收音機也都可以改，只是有數位頻率顯示的會比較方便。但是不可以用 PLL 或 DDS 這種高級的頻率合成收音機拿來改，電路不一樣。

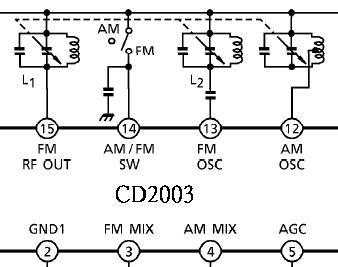

原理很簡單，只要把 FM 電路裡的本機振盪( L2, FM OSC )頻率提高，同時把天線諧振頻率( L1, FM RF out)提高就可以。
實際作法有人是把 ( L1, L2) 這兩個線圈拉長，使電感量下降，但是這樣作頻率不容易提高到 136 MHz，同時接收性能也會較差點。

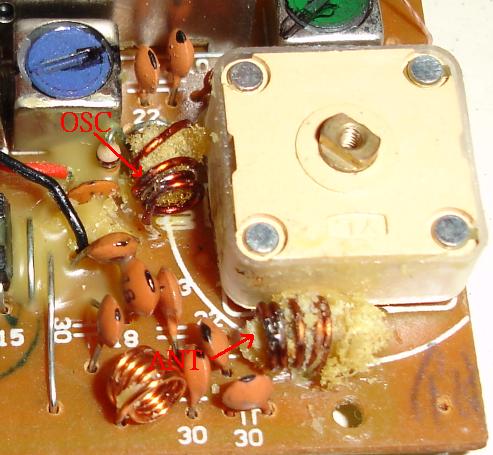

這裡介紹的作法是把這兩個線圈各減少一圈，使電感量下降。只要用刀片將相鄰的兩圈刮一刮，再用焊錫焊在一起就可以，以後若想恢復原狀，把焊錫焊掉將兩圈分開就可以。
焊好接上電源，開在 FM 波段你會看到頻率提高到 110~150 MHz左右，你可以再調 L2 及相聯的半可變電容來取得你要的頻率範圍，或者直接轉選台鈕到 125.0 MHz 左右收飛航通訊，或 139.6 MHz 左右收無線電計程車通訊 (新竹的)，再微調一下 L1 及相聯的半可變電容，使聲音達最清楚。進一步的詳細調整請自行看書(網路)。
各機場的頻率可在 Google Earth 找到 ( 按機場上的橘色點 )，桃園塔台的頻率如下
TAIPEI APP FREQ1 119.6 M FREQ2 119.7 M FREQ3 125.1 M FREQ4
228.0 M FREQ5 251.3 M
ATIS FREQ1 127.6 M FREQ2 113.7 M
CLNC DEL FREQ1 121.8 M
GND FREQ1 121.7 M
TAIPEI TWR FREQ1 118.7 M FREQ2 236.6 M
實際使用上 :
只用原來的伸縮天線在戶外就可以收到飛機發出的通訊，但在新竹收不到桃園塔台的通訊。在室內需要靠窗或一條室外天線。
FM 解調制沒有訊號時噪音很大，聽久了很不爽，得再想辦法改為 AM 解調制。(可惜 CD2003 沒有 RSSI 接腳，否則就容易了)
======================================================================================
歡迎拷貝、轉載、引用、修改或出售本網站資訊，請註明出處。
注意 : 因使用本網站所導致的任何傷害或損失，本人概不負責。
Philip Sun / TAIWAN
