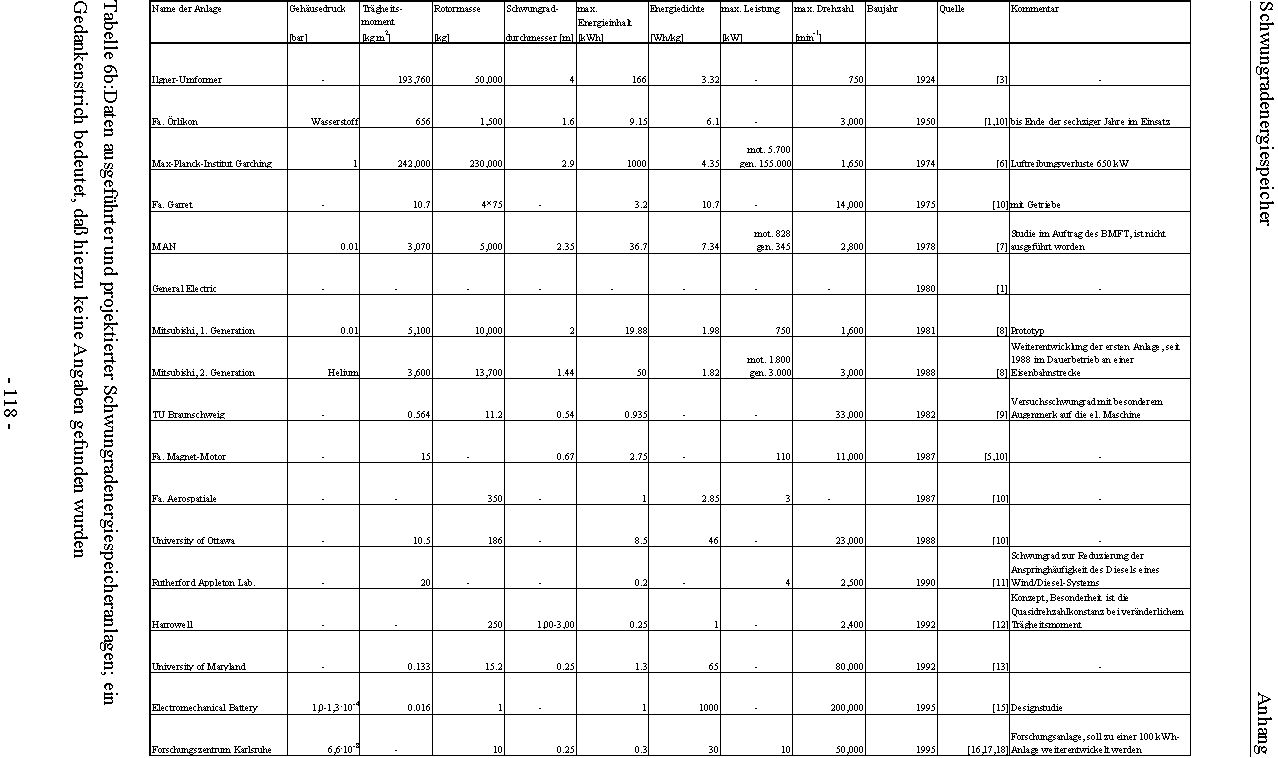

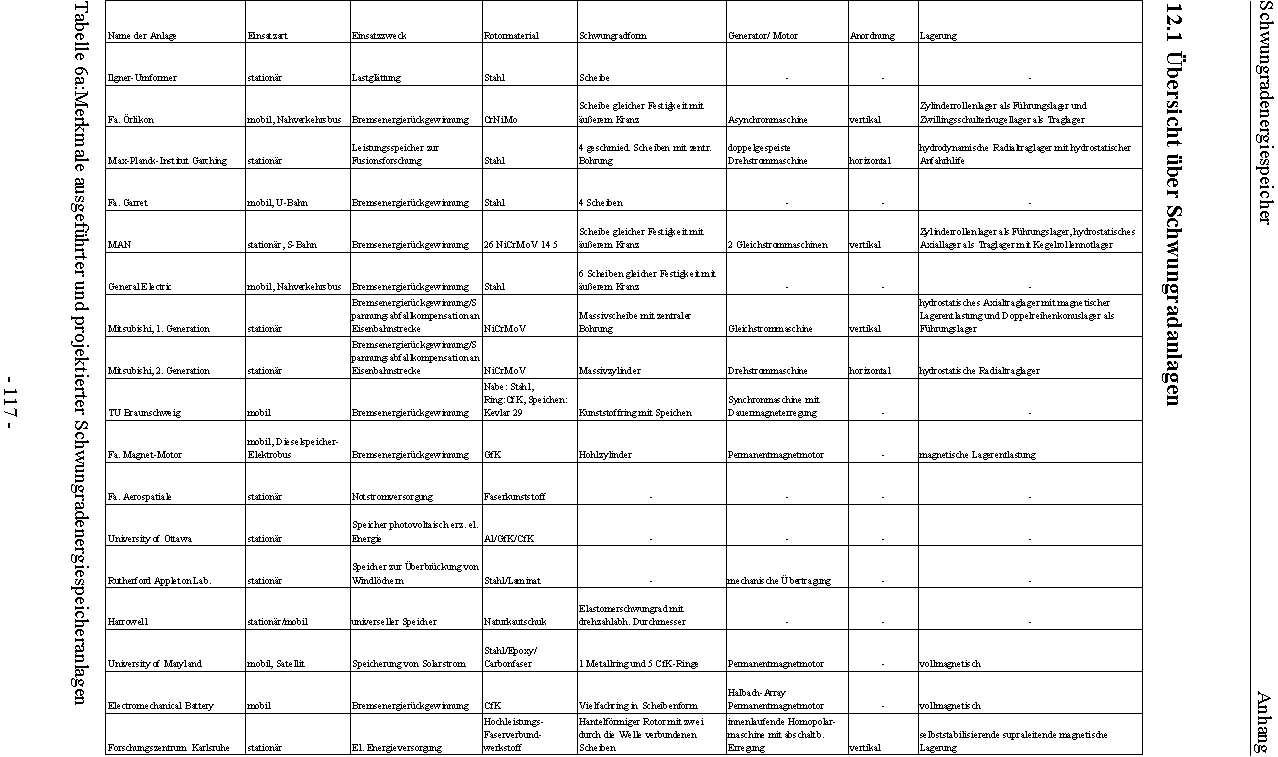

1. LOEFFLER.M

% Programm zur Berechnung der Spannungsverteilung in einem Schwungrad mit
% beliebigem Dickenverlauf, benötigt die Kreisfrequenz und die Kontur des
% Schwungrades in Form der Vektoren r (Radius) und h (Dicke am Radius r)
% als Eingangsgrößen, wobei beide Vektoren die gleiche Länge haben müssen



% Definition des Inkrementes

dr=max(r)/100;



% Diskretisierung der Schwungradkontur

ri=0:dr:max(r);

y=interp1(r,h,ri);

bi=y/2;

ri=ri';



% Querkontraktionszahl

ny=0.3;



% Randbedingungen der Lösung I

sr1(1)=200e8; %[N/m^2] Radialspannung

st1(1)=sr1(1); % Tangentialspannung



% Berechnung der Lösung I

sr1(2)=sr1(1)+sr1(1)*(y(2)-y(1))/y(1);

st1(2)=st1(1)+ny*(sr1(2)-sr1(1));



for i=2:(length(y)-1)

sr1(i+1)=sr1(i)+(st1(i)-sr1(i)-rho*(ri(i)*omega)^2)*dr/ri(i)-...
sr1(i)*(y(i+1)-y(i))/y(i);

st1(i+1)=st1(i)+ny*(sr1(i+1)-sr1(i))-(1+ny)*(st1(i)-sr1(i))*dr/ri(i);

end



% Randbedingungen der Lösung II

sr2(1)=1;

st2(1)=1;



% Berechnung der Lösung II

sr2(2)=sr2(1)+sr2(1)*(y(2)-y(1))/y(1);

st2(2)=st2(1)+ny*(sr2(2)-sr2(1));

for i=2:(length(y)-1)

sr2(i+1)=sr2(i)+(st2(i)-sr2(i))*dr/ri(i)-sr2(i)*(y(i+1)-y(i))/y(i);

st2(i+1)=st2(i)+ny*(sr2(i+1)-sr2(i))-(1+ny)*(st2(i)-sr2(i))*dr/ri(i);

end



% Linearkombination von Lösung I und II

C=-sr1(length(y))/sr2(length(y));

sr=sr1+C*sr2;

st=st1+C*st2;



% graphische Ausgabe des Ergebnisses

% trägt die Spannungen über dem Radius auf

plot(ri,sr.*1e-6,ri,st.*1e-6)



2. INERTIA.M

% Programm zur Berechnung des Volumens, der Masse, des Trägheitsmomentes
% und des Formfaktors eines Schwungrades, benötigt die Kontur des
% Schwungrades in Form der Vektoren r (Radius) und h (Dicke am Radius r)
% als Eingangsgrößen, wobei beide Vektoren die gleiche Länge haben müssen



% Diskretisierung der Schwungradkontur

ii=100;

deltar=max(r)/ii;

ri=0:deltar:max(r);

h=b.*2;

hi=interp1(r,h,ri);



% Berechnung des Volumens

Vo=0;

Vu=0;

for i=1:(length(ri)-1)

Vo=Vo+(2*pi*hi(i)*(ri(i)+deltar/2)*deltar);

Vu=Vu+(2*pi*hi(i+1)*(ri(i)+deltar/2)*deltar);

end

V=(Vo+Vu)/2;



% Berechnung der Masse

rho=7860; %[kg/m^3] Dichte

m=rho*V;



% rechnet das Massenträgheitsmoment aus

Jo=0;

Ju=0;

for i=1:(length(ri)-1)

Jo=Jo+(2*pi*rho*hi(i)*(ri(i)+deltar/2)^3*deltar);

Ju=Ju+(2*pi*rho*hi(i+1)*(ri(i)+deltar/2)^3*deltar);

end

J=(Jo+Ju)/2;



% Berechnung des Formfaktors

k=0.5*J*omega^2*rho/(m*max(st));



% Ausdruck der errechneten Werte

disp([' Volumen ',num2str(V),' [m^3]'])

disp([' Masse ',num2str(m),' [kg]'])

disp([' Trägheitsmoment ',num2str(J),' [kg*m^2]'])

disp([' Formfaktor ',num2str(k),' []'])



3. KONTUR.M

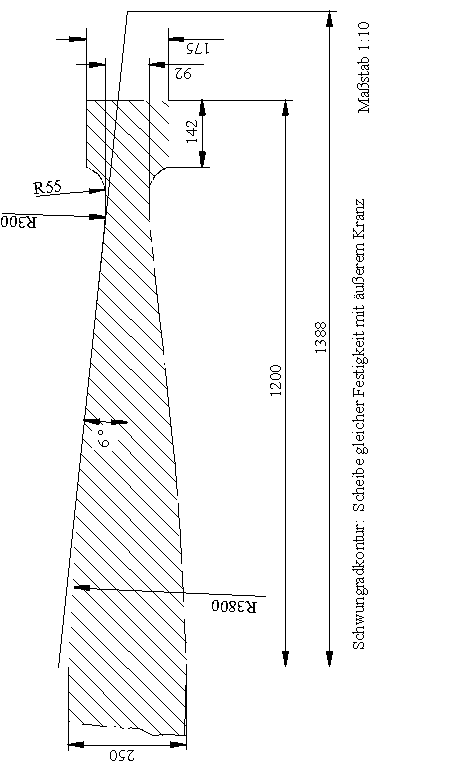

% Programm zu Berechnung der Kontur einer Scheibe gleicher Festigkeit mit
% äußerem Kranz

sigmad=350e6; %[N/m^2] zulässige Vergleichsspannung

rho=7830; %[kg/m^3] Dichte

alpha=2.4; %[] Verhältnis von Kranzdicke zur äußeren
% Scheibendicke

ra=1.2 %[m] Außenradius

yi=0.25 %[m] Scheibendicke im Zentrum

n=3000; %[min^-1] Maximaldrehzahl

ny=0.3; %[] Querkontraktion

omega=2*pi/60*n; %[s^-1] Kreisfrequenz

% dimensionsloser Geometrieparameter

B=rho*omega^2*ra^2/(2*sigmad); %[]



% Berechnung der Kranzdimensionen nach G. Genta



% Verhältnis von Kranzinnen- zu Außendurchmesser

beta=sqrt((alpha-1+2*sqrt((alpha^2*B*(B-1+ny))/(1-ny)^2)+...
(alpha-1)^2/4)/(B*alpha)-(1+ny)/(1-ny))%[]



% äußere Scheibendicke

yd=yi*exp(-B*beta^2);



% Scheibenkontur nach Genta

r1=0:ra/1000:(beta*ra-ra/1000);

h1=yi*exp(-B*(r1/ra).^2);

r2=beta*ra:ra/1000:ra;

h2=alpha*hd*ones(size(r2));

r=[r1 r2];



% Ergebnisplot

figure(1)

b=[0.5*h1 0.5*h2];

plot(r,b,'w',r,-b,'w')



axis('equal')

hold on



% Berechnung nach Zwerenz und Schauberger



% Kranzbreite

a=(1-beta)*ra



% Kranzdicke

ya=alpha*yd/2



% Anpassungsfaktor

lambda=50



% Scheibenkontur nach Zwerenz und Schauberger

i=1000;

delta=ra/i;

r1=0:delta:ra-a-delta;

bs=(yi/2).*exp(-B.*(r1/ra).^2);

bk=(yi/2).*(ya/(yi)-exp(-B*(r1-a)/ra)).*...
(exp(lambda.*(r1/(ra-a))))/(exp(beta)-1);

b1=bs+bk;

r2=ra-a:delta:ra;

b2=(ya/2)*ones(size(r2));

r3=ra;

b3=ba;

r=[r1 r2 r3];

b=[b1 b2 b3];



% Ergebnisplot

plot(r,b,r,-b,r1,bs,r1,bk)

line([ra ra],[ya/2 -ya/2])



set(gca,'Units','centimeters','Position',[1.5 1.5 13 10],'FontName','Times-Roman','FontSize',10)

axis([0 1.3 -0.5 0.5])

figure(1)



hold



% Ausdruck der errechneten Konturparameter

disp([' Außendurchmesser ',num2str(ra),' [m]'])

disp([' Dicke/Mitte ',num2str(yi),' [m]'])

disp([' Dicke/Kranz ',num2str(ba),' [m]'])

disp([' Breite/Kranz ',num2str(a),' [m]'])



% Aufruf des Programms LOEFFLER.M zur Berechnung des tatsächlichen Spannungsverlaufes und zur graphischen Darstellung

loeffler



% Aufruf des Programms INERTIA.M zur Berechnung des Volumens, der Masse,
% des Trägheitsmomentes und des Formfaktors

inertia



4. REIBAERO.M

function Pa = reibaero(omega)

% berechnet die aerodynamische Reibleistung eines Schwungrades,
% Eingangsgröße ist die Kreisfrequenz des Schwungrades



% Definition der Parameter

p=1e1; %[N/m^2] Gehäuseinnendruck

T=313; %[K] Temperatur

ro=1.2; %[m] Schwungradradius

Rstern=287.2; %[J/(kg*K)] Gaskonstante

m=4.782e-26; %[kg] Molekülmasse

a=3.68e-10; %[m] effektiver Moleküldurchmesser

K=1.38e-23; %[J/K] Bolzman-Konstante



% Beginn der Berechnung

n=30/pi*omega; % Schwungraddrehzahl

rho=p/(Rstern*T); % Dichte

v=sqrt((8*K*T)/(pi*m)); % Durchschnittsgeschwindigkeit der Moleküle

lambda=m/(sqrt(2)*a^2*rho*pi); % freie Weglänge der Moleküle

eta=0.5*rho*v*lambda; % dynamische Viskosität

Re=ro^2*rho*(pi/30*n)/eta; % Reynoldszahl



% Berechnung des Reibmomentes

if Re>5e4 % turbulente Strömung

Ma=0.146*rho^(4/5)*ro^(23/5)*eta^(1/5).*(pi/30.*n).^(9/5);

else % laminare Strömung

Ma=3.87*ro^4*sqrt(rho*eta*(pi/30*n).^3);

end



% Berechnung der Reibleistung

Pa=Ma*(pi/30.*n);



6. REIBLAGR.M

function Plg = reiblagr(omega)

% berechnet die Reibleistung eines Schwungrades in Abhängigkeit der
% Kreisfrequenz des Schwungrades



% Definition der Parameter

Fa=9.81*5465; %[N] Axialkraft

Fr=7.4e3; %[N] Radialkraft



% Umrechnung von Kreisfrequenz in Drehzahl

n=30/pi*omega;



% axiales Schrägkugellager in Tandemanordnung

% Parameter:

foa=4; %[] Koeffizient für die Lagerart

ny=20; %[mm^2/s] dynamische Viskosität

dma=175; %[mm] mittlerer Lagerdurchmesser

Coa=224*1e3; %[N] statische Tragzahl des Lagers

Poa=33.14*1e3; %[N] statisch äquivalente Last



% Berechnung des drehzahlabhängigen Reibmomentes

Moa=foa*1e-7*(ny*n).^(2/3)*dma^3*1e-3; %[Nm]



% Berechnung des lastabhängigen Reibmomentes

M1a=0.001*(Poa/Coa)^0.33*(1.4*Fa-0.1*Fr)*dma*1e-3; %[Nm]



% Gesamtreibmoment des Axiallagers

Ma=Moa+M1a;



% radiales Zylinderrollenlager

% Parameter:

fora=3; %[]

ny=20; %[mm^2/s]

dmr=60; %[mm]

Cor=32.5*1e3; %[N]



% Berechnung der drehzahlabhängigen Lagerlast

Por=5465*2e-5*omega.^2/2; %[N]



% Berechnung des drehzahlabhängigen Reibmomentes

Mor=fora*1e-7*(ny*n).^(2/3)*dmr^3*1e-3; %[Nm]



% Berechnung des lastabhängigen Reibmomentes

M1r=0.00025*Por*dmr*1e-3; %[Nm]



% Gesamtreibmoment des Radiallagers

Mr=Mor+M1r;



% Gesamtreibleistung der Schwungradlagerung

Plg=(Ma+Mr).*omega;



8. HYDRO3D.M

Bild 47: Block "Drehzahlbegrenzung"

Bild 48: Block "Umrichter"

Bild 49: Block "Elektrische Maschine"

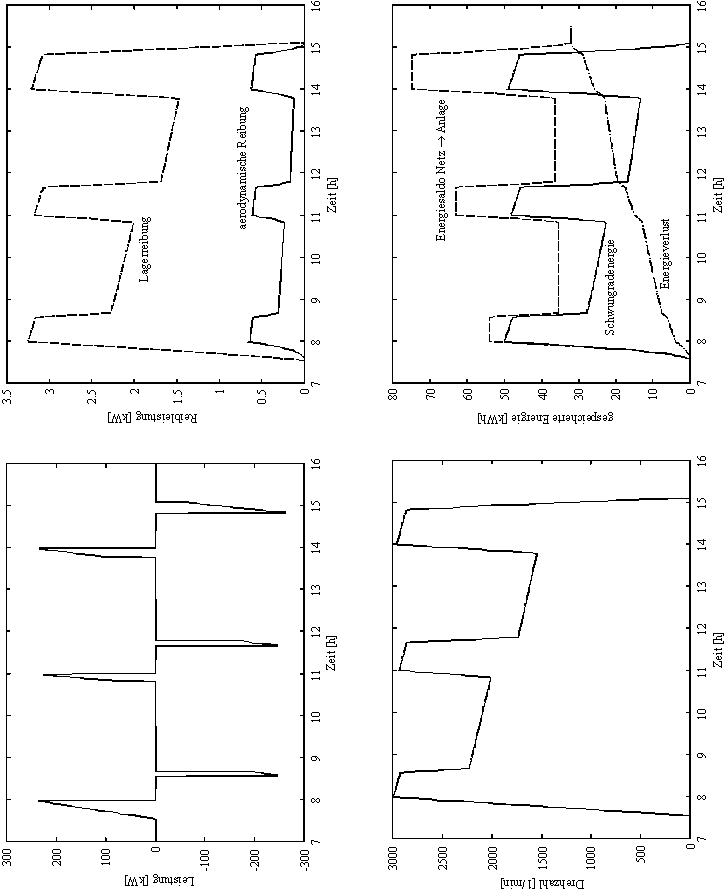

Bild 50: Simulationsergebnisse auf einen Blick
