Elevadores a cangilones

Estos equipos realizan el transporte del producto en forma vertical, el material es cargado en la parte inferior o pie dentro de un balde el cual lo transporta hasta la parte superior donde se produce la descarga. Es posible distinguir varios componentes principales, tanto en su estructura exterior tanto como en la interior: En el exterior hay cuatro componentes: Cabezal motriz. (1,2,3,4 y 5) Cabezal tensor. (8,10,11 y 12) Cajas intermedias. (7 y 9) Grupo motriz o accionamiento. En el interior hay otros cuatro componentes: Polea motriz. Polea tensora. Banda transportadora. (6) Balde o cangilon. (6)

Cabezal motriz

El cabezal motriz, el cual se encuentra en la zona superior del equipo, esta construido con chapas de acero en forma de caja y en el se encuentran la polea motriz, el grupo de accionamiento, la tolva de descarga y una serie de puertas de inspeccion.Si el elevador esta construido en forma autoportante, es tambien muy comun que se halle integrada una plataforma para acceso y mantenimiento que rodea todo el cabezal.

Cabezal tensor o pie

El pie o cabezal tensor, el cual se encuentra en la zona inferior del equipo, esta construido con chapas de acero en forma de caja y en el se encuentran la polea tensora o de retorno, el sistema de tensado de banda, la o las tolvas o bocas de carga y un conjunto de puertas de inspeccion.Existen dos formas de cargar los baldes, estas son conocidas como: directa, cuando el material es introducido de frente al cangilon y la otra por dragado, cuando el cangilon arrastra el material desde el fondo.

Cajas intermedias

Estas estructuras intermedias estan construidas en el mismo material que los cabezales, su funcion es la de cubrir los ramales de banda y cangilones y a la vez dar rigidez a todo el conjunto.
Segun su ubicacion encontramos basicamente tres tipos de cajas intermedias:
La que se halla mas cerca del cabezal motriz (es decir la ultima de ellas considerando como inicio el cabezal tensor) es llamada de ajuste debido a que se coloca para ajustar la distancia entre la ultima caja estandar y dicho cabezal.
Luego podemos distinguir las cajas intermedias tipicas o estandar, que poseen una altura que varia segun el diseño entre 1500 y 2000 mm y por ultimo las cajas intermedias especiales que tienen la misma altura que una tipica pero con paneles laterales desmontables para inspeccion o recambio de cangilones.
Todos estos tipos de cajas intermedias pueden contener a los dos ramales de banda (ascendente y descendente) o a cada uno por separado, esto dependera en gran medida del ancho de banda del elevador.

Grupo motriz o accionamiento

Es el encargado de transmitir la potencia necesaria para producir el movimiento de la polea motriz y la banda con los cangilones.Existen diversos tipos de accionamientos, todos ellos como minimo deben tener un motor y un reductor de velocidad, la forma de acoplar estos accionamientos al eje de la polea motriz varia segun las potencias a transmitir, existen los de acople directo mediante un eje hueco, o tambiem mediante un acoplador rigido que une los extremos del eje de la polea y el reductor.Otra posibilidad es la utilizacion de transmisiones por correas entre el accionamiento motriz y la polea.

Banda transportadora y cangilones o baldes

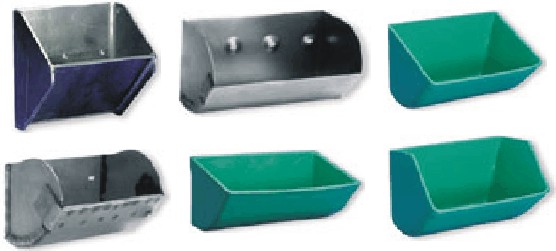

Las bandas transportadoras de goma estan compuestas de distintas capas, goma-tela, goma-malla metalica, etc, la eleccion de alguno de estos tipos depende de factores de diseño como: el producto a transportar, la altura, la velocidad, etc. a diferencia de las bandas para cintas transportadoras la union de los extremos no se vulcaniza, en su lugar se realiza un empalme mecanico, ya sea por solapamiento y abulonado o mediante el uso de clamps como se detalla en el grafico.Los cangilones o baldes son los encargados de transportar el material en su interior desde la carga hasta la descarga, los hay de diversas formas y materiales, cada uno de ellos ideal para ciertas necesidades y materiales. La sujeccion a la banda se produce mediante union mecanica con bulones especiales y la distribucion a lo largo de la misma se diseña para poder cumplir con la capacidad de transporte requerida.

Otro tipo de elevadores

Pese a ser el elevador a cangilones por banda el tipo de elevador mas difundido, existe otro tipo de elevador de similares caracteristicas a los anteriormente descriptos pero que utilizan cadenas en lugar de banda de goma para producir la elevacion del material dentro del cangilon, como consecuencia de ello las poleas son reemplazadas por ruedas dentadas, el resto de los elementos componentes no varian demasiado en sus funciones y diseño.
