Transportador a cadena - Redler

Estos equipos realizan el transporte del producto en forma horizontal o inclinada, el material es transportado sobre la parte inferior o fondo mediante la accion de paletas de UHMW tomadas a la cadena de transporte, esta se desliza sobre guias de material antifriccion para facilitar su desplazamiento y un minimo desgaste. El sistema es bastante sencillo y eficaz, tiene pocas partes moviles y permite las cargas y descargas intermedias sin ningun tipo de inconveniente. La estructura basica del transportador esta compuesta de: Cabezal motriz. Cabezal tensor. Cajas intermedias. Cargas y descargas.

Cabezal motriz y accionamiento

El cabezal motriz y el grupo de accionamiento se hallan en uno de los extremos del transportador, esta construido con chapas de acero en forma de caja y en algunos casos recubierto en su interior con material antidesgaste, en su interior se encuentra el eje y la rueda motriz, la cual es accionada por un motorreductor de eje hueco acoplado directamente al mismo.Con el proposito de alinear y tensar la cadena se ubica en los laterales de la caja motriz un tensado por tornillo sencillo que actua directamente sobre las cajas de rodamiento.En este cabezal se produce la ultima descarga del material transportado, es muy comun proveer al mismo de una puerta de desborde ubicada en la tapa trasera con un switch controlador para producir una parada de emergencia.Todos los laterales estan unidos mediante bulones lo cual permite un rapido y sencillo armado y desarmado.

Cabezal tensor o retorno

El cabezal tensor el cual se encuentra en el extremo opuesto al cabezal motriz, esta construido con chapas de acero en forma de caja y no posee recubrimiento antidesgaste ya que el material no llega hasta el debido a que el sentido de circulacion del mismo es por el ramal inferior desde el retorno hacia el motriz.Segun sea necesario se puede colocar otro sistema de tensado y/o alineacion de cadena con similares caracteristicas al descripto en el cabezal motriz.Todos los laterales estan unidos mediante bulones lo cual permite un rapido y sencillo armado y desarmado.

Cajas intermedias

Estas estructuras intermedias estan construidas en modulos de aproximadamente 3000 mm, su funcion es la de contener el material y guiar la cadena durante el movimiento de transporte, materializando el trazado diseñado para este transportador.
Esta compuesto de laterales, fondo y tapa fabricados con chapas de acero y material antidesgaste en las zonas donde roza el producto transportado para evitar un desgaste prematuro de su estructura.En el fondo o piso se hallan ubicadas guias de material antifriccion por donde la o las cadenas y paletas se desplazaran empujando el producto.
Por la parte superior de los paneles laterales tambien se hallan otras guias sobre las cuales se desplazan las paletas del ramal de retorno.
El trazado de estos transportadores puede ser horizontal, inclinado o combinacion de ambos, por ello tambien existe algunas cajas intermedias que realizan esa transicion entre la parte plana y la inclinada y viceversa, estos modulos conocidos como curvas tienen el mismo tipo de construccion que los descriptos anteriormente y solo se diferencian por la ubicacion de ciertos elementos que garantizan la correcta posicion de la cadena de transporte dentro de ellos.

Cargas y descargas

Una de las principales ventajas de este tipo de transportadores es que pueden ser cargados y descargados en multiples puntos y las distancias entre dichos puntos es bastante pequeña (entre 800 y 1500 mm dependiendo de la forma constructiva de las tolvas y dispositivos de cierre para la carga y descarga).
La forma de una tipica tolva de carga puede apreciarse en la imagen de la derecha, en ella podemos observar como el punto de carga se ensancha hacia los laterales para que el material fluya por ambos costados sin atravesar por el centro de la caja intermedia colisionando con la cadena y las paletas del ramal de retorno que viaja por la parte superior de la misma.
Los puntos de descarga se materializan mediante recortes en el fondo o piso del transportador, de un ancho aproximado al ancho de la caja y un largo que varia entre 600 y 1200 mm dependiendo de la cantidad y velocidad del material transportado, por la parte inferior externa a la caja donde se realizan estos recortes se colocan valvulas de corte para permitir o interrumpir la descarga del producto segun las necesidades.

Cadenas de transporte y paletas

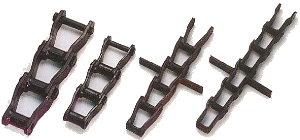

Las cadenas de transporte estan construidas en acero especial tratado, existen de diversos tipos para cubrir la mayoria de las necesidades de transporte.Las paletas de transporte estan generalmente construidas en material plastico tipo UHMW y su forma varia segun el tipo y capacidad del transportador a cadena, las mas comunes son de forma rectangular para los redlers planos y en forma semicircular o redondeada para los redlers tipo drag.A continuacion se pueden ver algunos ejemplos:

Otro tipo de transportadores a cadena

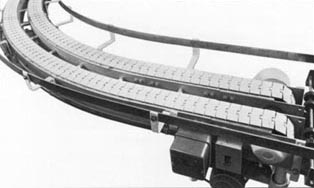

Existen otros tipos de transportadores a cadena cuya pricipal aplicacion es el transporte de envases o cajas, aqui la cadena cumple la misma funcion que una banda transportadora pero con algunos beneficios extras como la posibilidad de realizar curvas en el plano de transporte debido a la capacidad de articulacion de sus eslabones, a continuacion se presentan algunos ejemplos.
