Disegno
con AutoCad
Disegno 2D di particolari meccanici con Autocad
I menù
I tasti funzione
L'area dei comandi e l'area grafica
Layers e attributi delle linee
Coordinate: assolute e relative
I comandi di puntamento
I comandi di disegno e quelli di modifica
La quotatura
Disegno 3D di particolari meccanici e loro unione con ProEngeener (SolidWorks ed Inventor).
- Interfaccia grafica: i menù
- Modellazione solida: disegno di parti, strumenti dello sketcher
- Assieme: vincoli e posizionamento di componenti rispetto a un componente di base
- Componenti delle Family Table
- Dal 3D al 2D: Messa in tavola e quotatura;
- Il disegno esploso e la distinta dei componenti
- L'applicativo MECCANISMO: analisi cinetica ed animazione di particolari assemblati
- L'applicativo Pro MOLDESIGN: generazione di stampi con condotti di iniezione della resina e canali di raffreddamento. Simulazione del processo di stampaggio tramite PLASTIC ADVISOR
- L'applicazione Pro NC: dalla superfice sculturata alla progettazione della lavorazione
- Simulazione della lavorazione tramite l'applicativo VERICUT
Animazione ProE
Assieme ProE

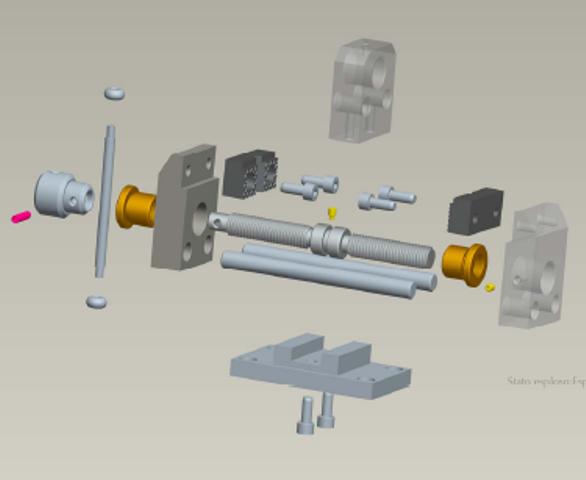

Esplosi e distinte ProE

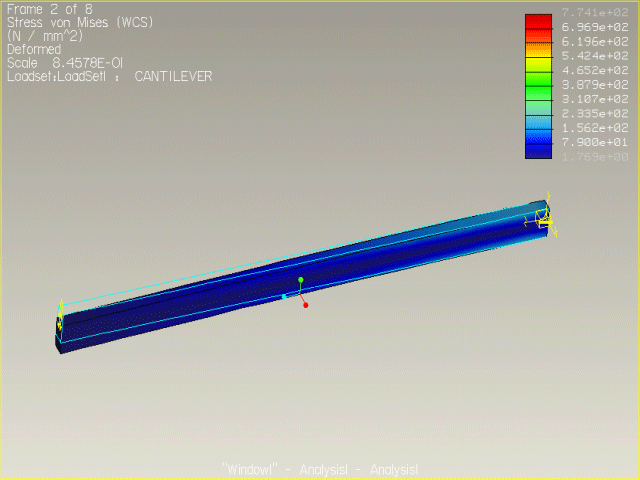

FEA: analisi con ProMechanica

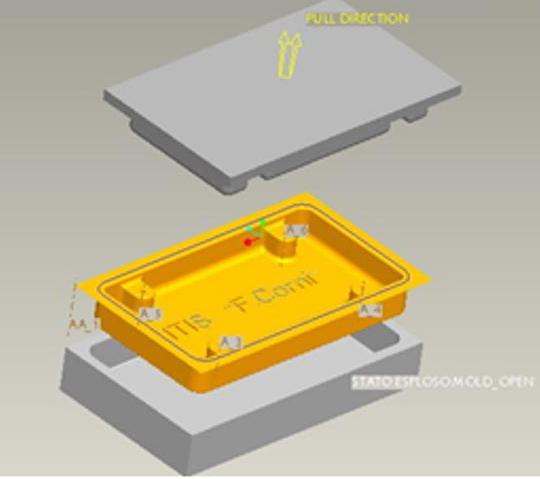

ProMOLD: progettazione di stampi

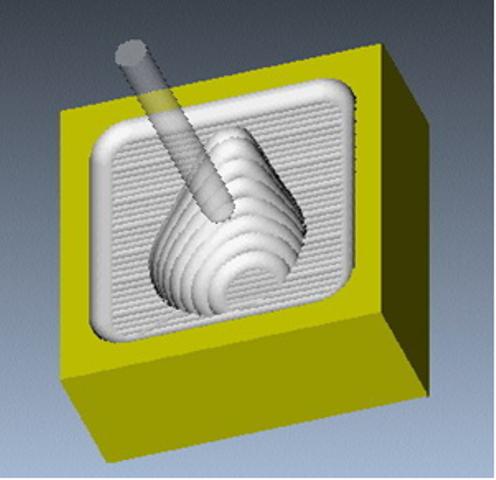

ProNC: progettazione e simulazione di lavorazioni per CNC
