21.08.2006 - Fusoliera - Tutti i pezzi in compensato di pioppo da 4mm (parafiamma 6mm) tagliati e pronti per un primo assemblaggio a "secco" (e con nastro adesivo). |
|
|

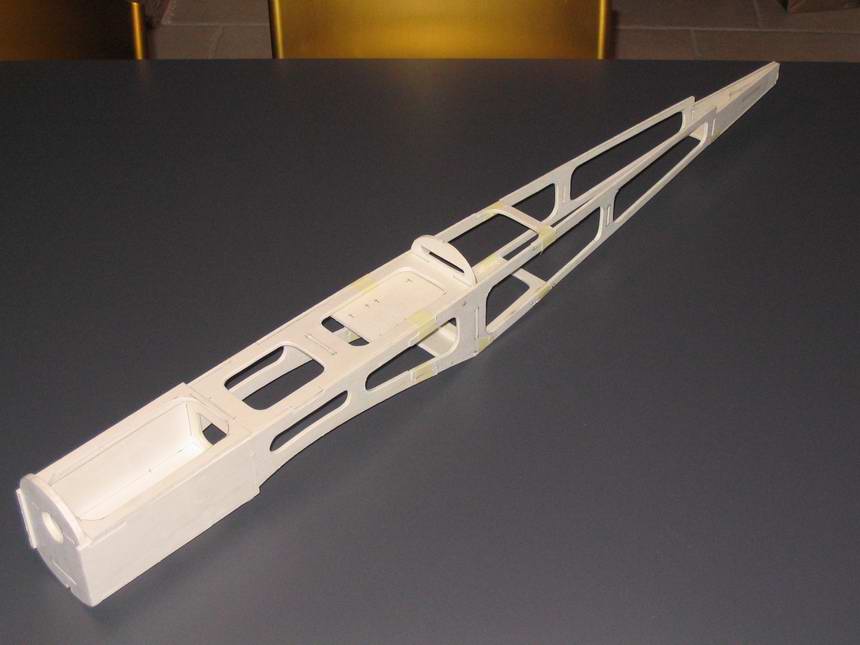

21.08.2006 - Fusoliera - Vista inferiore del primo assemblaggio a "secco". A lato il basamento per il coperchio del vano serbatoio |
|
|

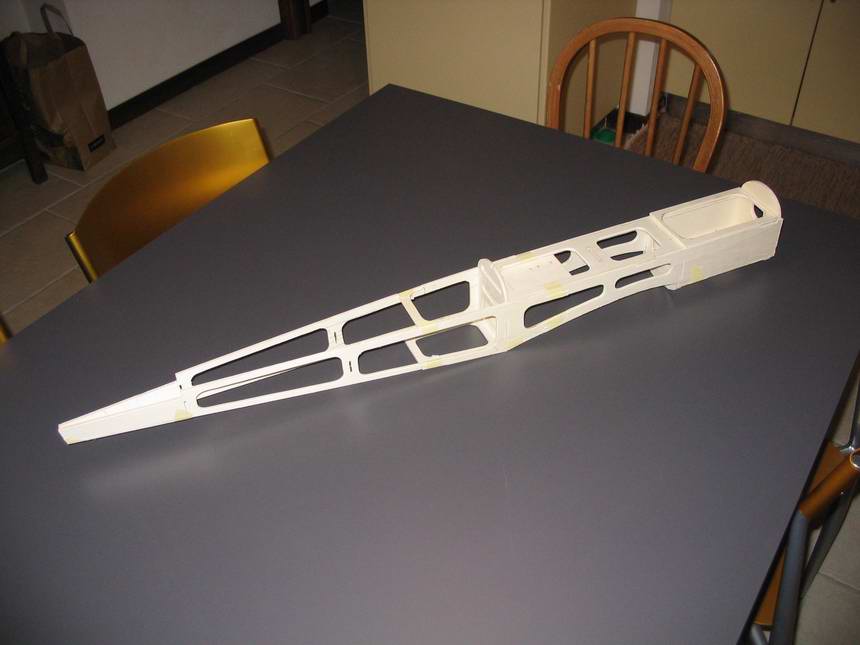

21.08.2006 - Fusoliera - Vista anteriore |
|
|
21.08.2006 - Fusoliera - Vista laterale sinistra |
|
|
21.08.2006 - Fusoliera - Vista laterale destra. |
|
|

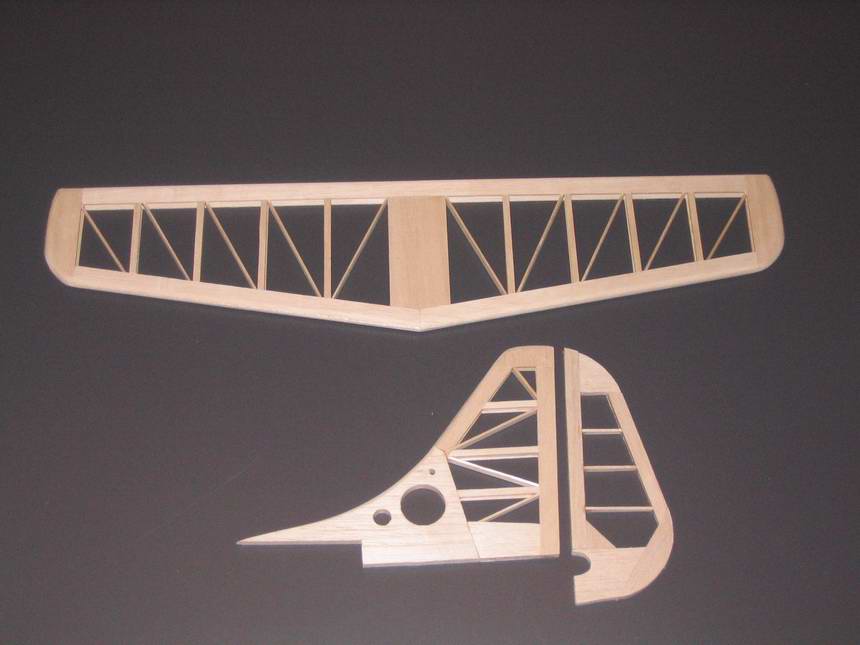

29.08.2006 - Piani di coda - Piani di coda completati e sagomati ... a parte il timone che deve ancora ricevere la copertura da 1mm in balsa |
|
|
29.08.2006 - Stabilizzatore - Costruzione a "sandwich" di balsa (1.5-6-1.5mm). Leggero e robusto. |
|
|
29.08.2006 - Fusoliera - Ordinate di coda in balsa 4mm |
|
|
04.09.2006 - Fusoliera - Purtroppo ho cancellato inavvertitamente le foto scattate. Le foto erano della fusoliera completamente incollata con ordinate di coda in balsa da 3mm, complete di rinforzi trasversali , longarina superiore in pino 3x3mm, supporto batteria inferiore e guaine bowden. |
|
|

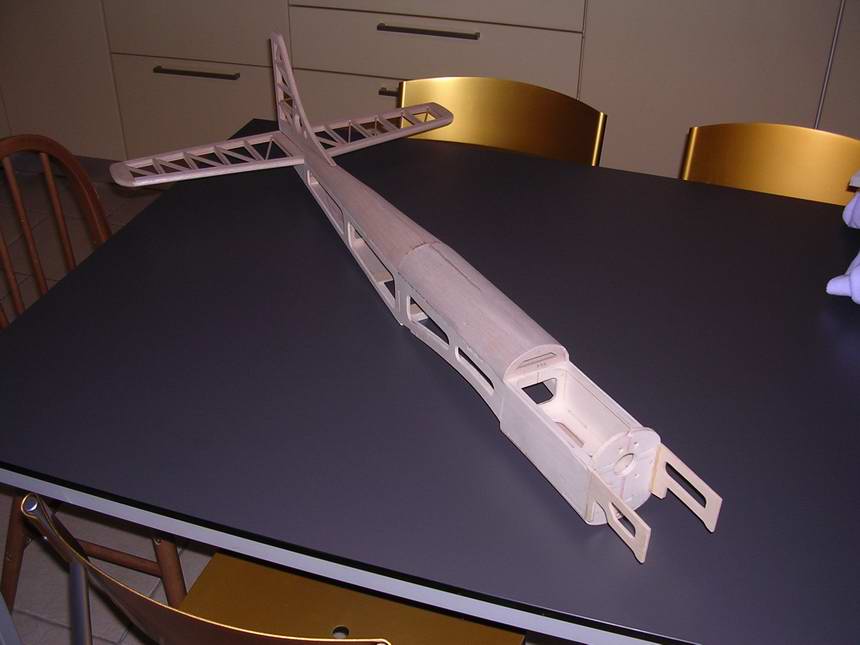

07.09.2006 - Fusoliera - Copertura completata con balsa da 2mm |
|
|

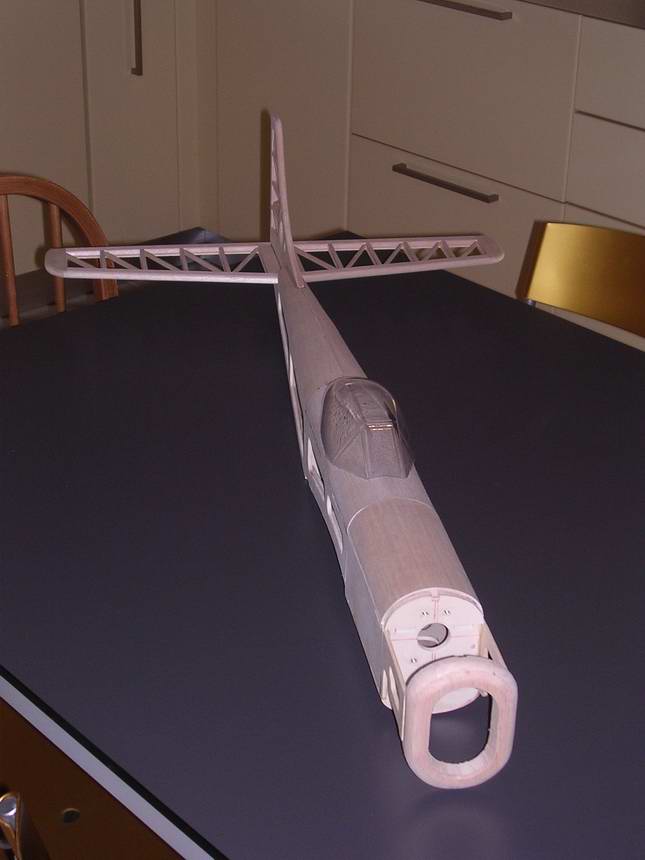

07.09.2006 - Fusoliera - Con coperchio serbatoio e capottina |
|
|
07.09.2006 - Fusoliera - Vista inferiore |
|
|
07.09.2006 - Fusoliera - Vista "interna" con guaine tiranti bowden e rinforzi in compensato dell'ordinata per il loro passaggio |
|
|

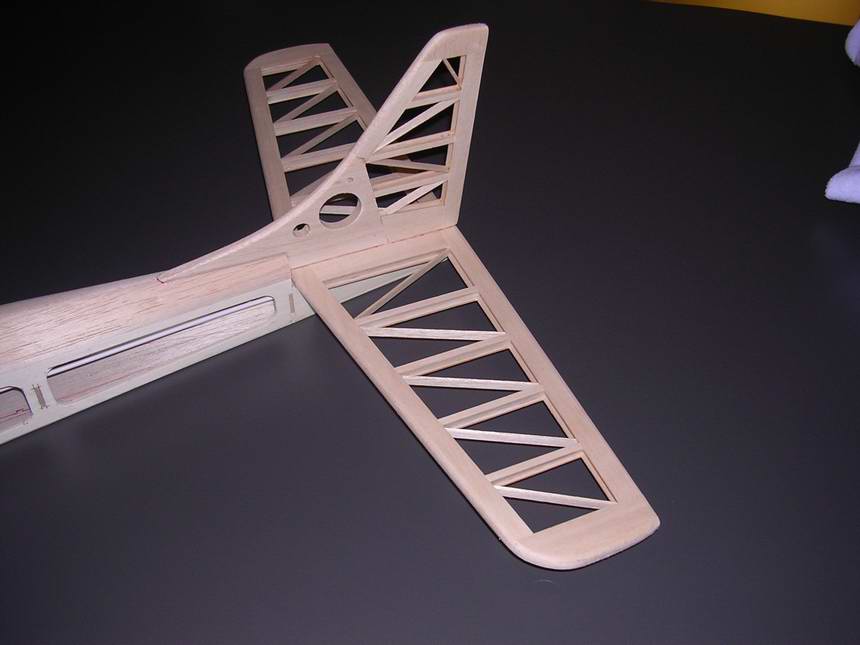

07.09.2006 - Piani di coda - Applicati e incollati con colla epossidica. Manca ancora l'angolare di raccordo ricavato da un blocchetto di balsa che dovrebbe irrobustire ancora di più la zona. |
|
|

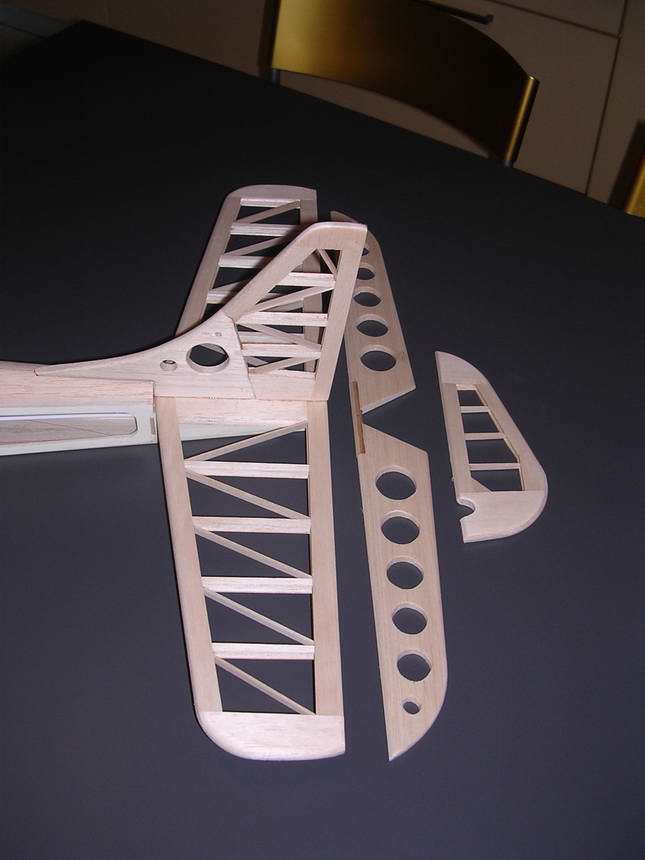

07.09.2006 - Piani di coda - Deriva e stabilizzatore con le loro parti mobili. Elevatore e timone. |
|
|

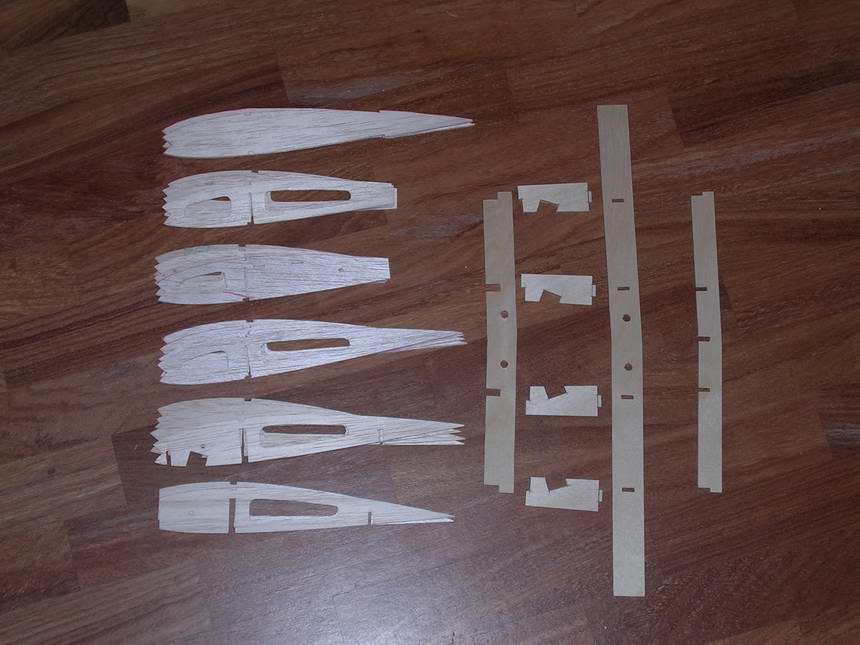

15.09.2006 - Ala - Centine ala e baionette. 20 centine (10 per ogni semiala) di sei tipi diversi, 16 da 2mm e 4 da 3mm: (dall'alto) 2 centine A6 estremità, 4 A5 alettone, 4 A4 supporto servo, 4 A3 normali, 4 A2 spessore 3mm supporto carrello, 2 A1 radice A lato le baionette in compensato avio da 3mm: (da sinistra) Baionetta anteriore, supporti carrello, baionetta principale, baionetta posteriore. |
|
|
15.09.2006 - Ala - "Gruppo" baionette assemplato a secco. A sinistra la longarina di faggio profilata a "U" (auto costruita) per ancorare il carrello. |
|
|

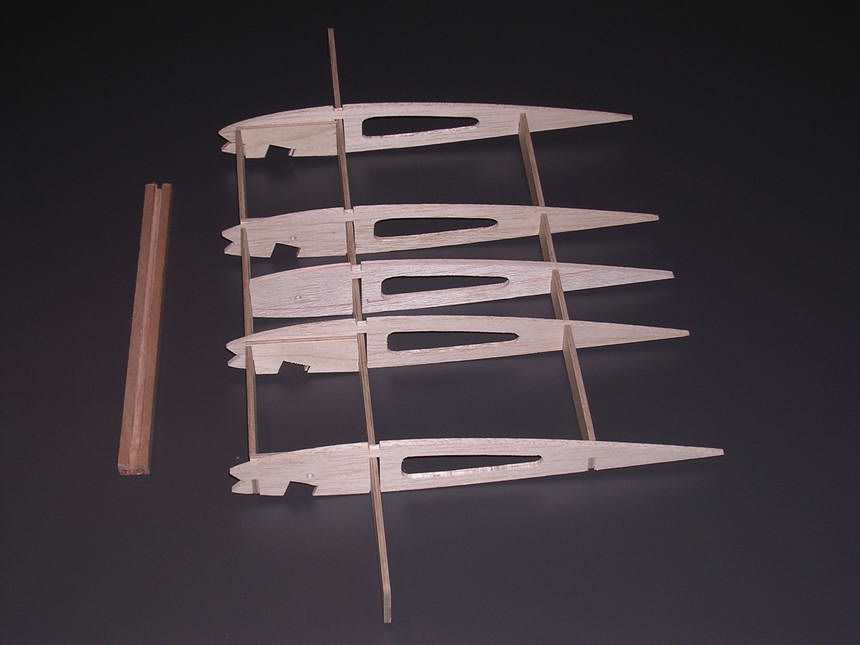

15.09.2006 - Ala - "Gruppo" baionette montato a "secco" (senza colla, solo incastrato) |
|
|

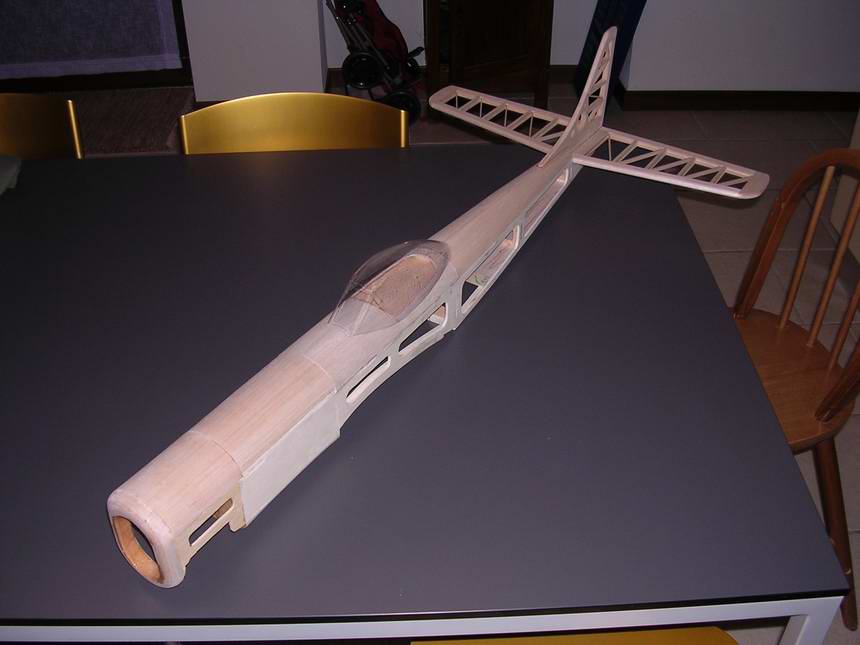

19.09.2006 - Fusoliera - Fusoliera (quasi) completata. Aperto foro per cockpit, montato copertura vano motore |
|
|
25.09.2006 - Ala - Costruzione semiala destra |
|
|

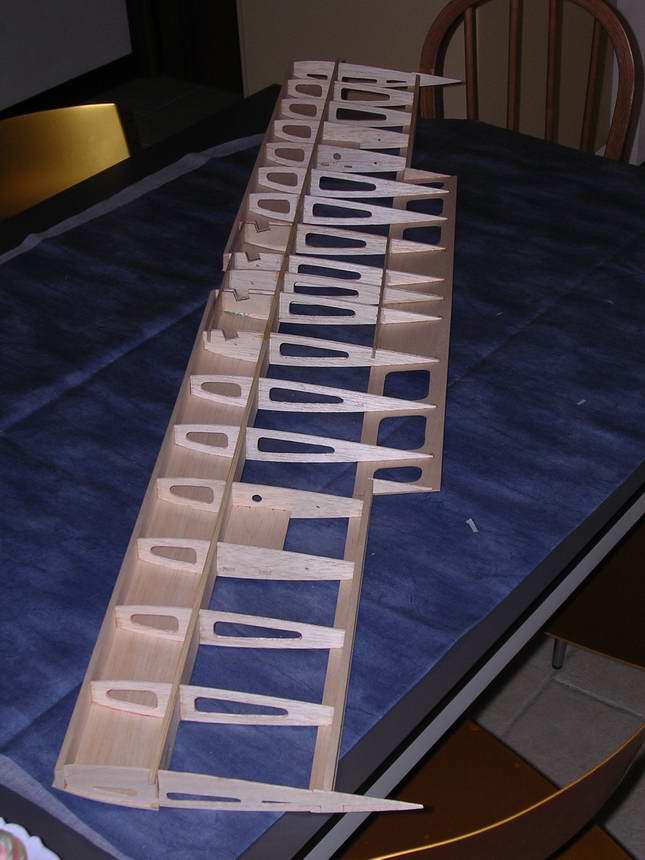

29.09.2006 - Ala - Semiali ancora da terminare |
|
|

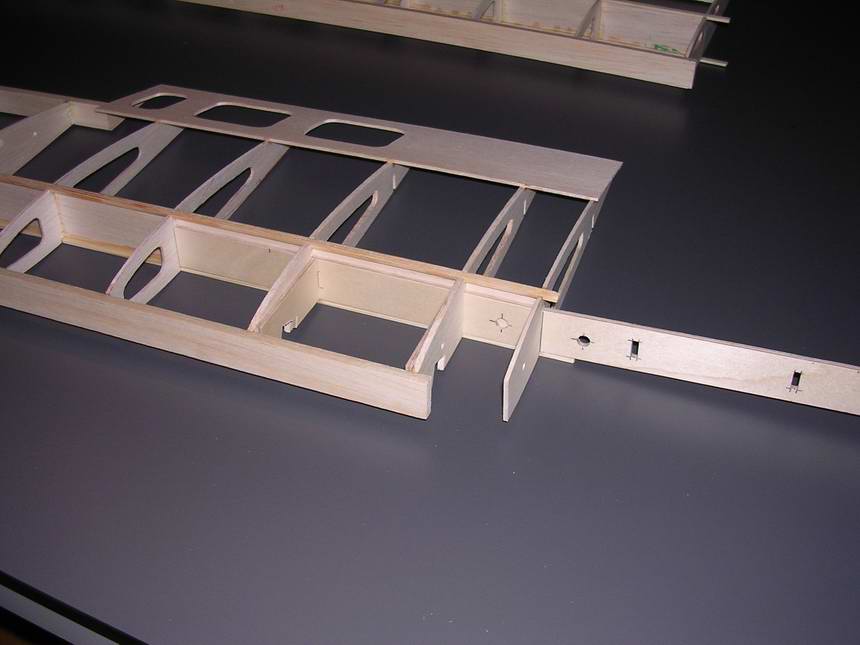

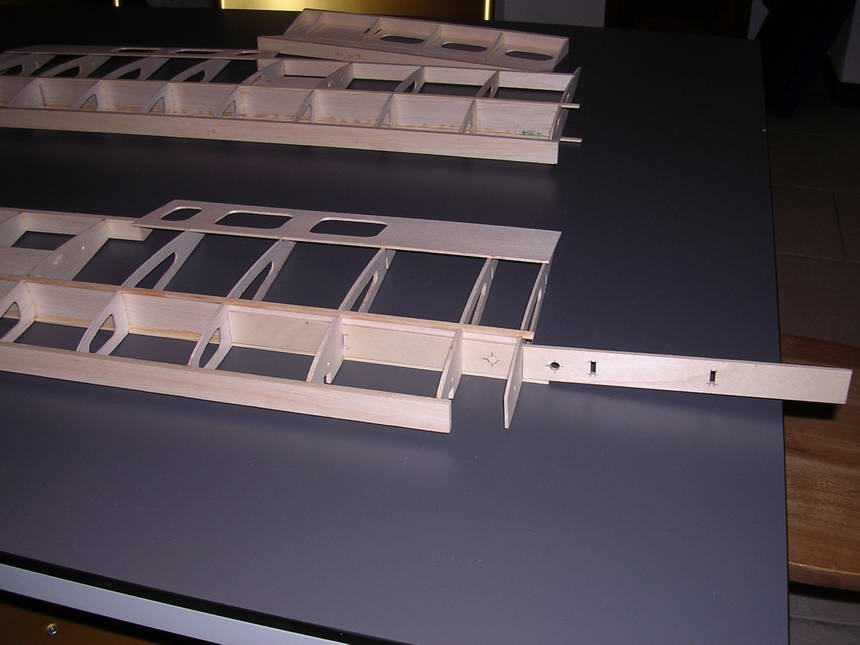

25.09.2006 - Ala - Prove di assemblaggio. Inserita baionetta principale |
|
|
25.09.2006 - Ala - Prove di assemblaggio. Inseriti supporti carrello |
|
|
25.09.2006 - Ala - Prove di assemblaggio. Inserita baionetta anteriore |
|
|
01.10.2006 - Ala - Dopo aver incollato la copertura superiore del DBox si possono assemblare definitivamente le due semiali secondo la sequenza descritta prima (baionetta, supporti carrello, baionetta anteriore e alla fine la baionetta posteriore) |
|
|

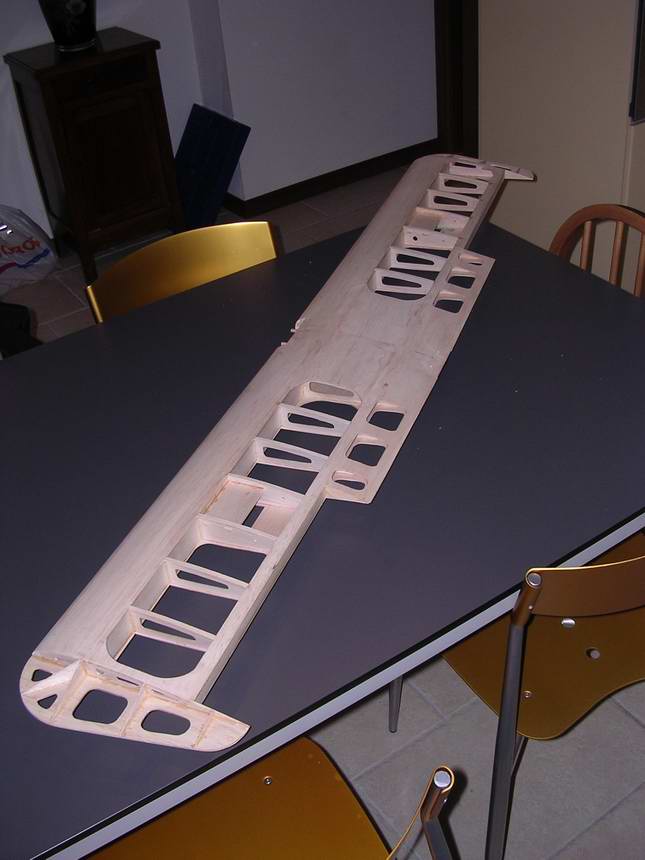

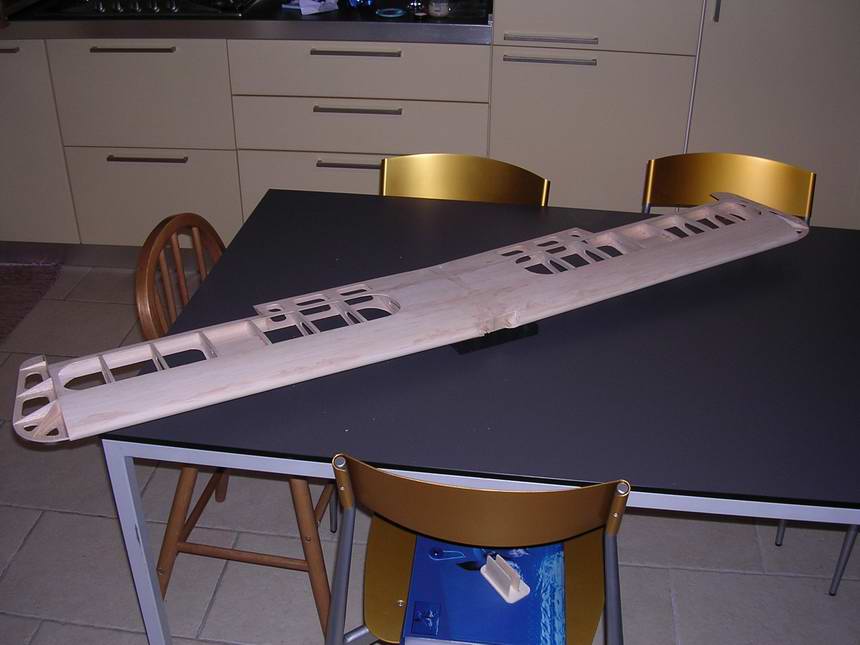

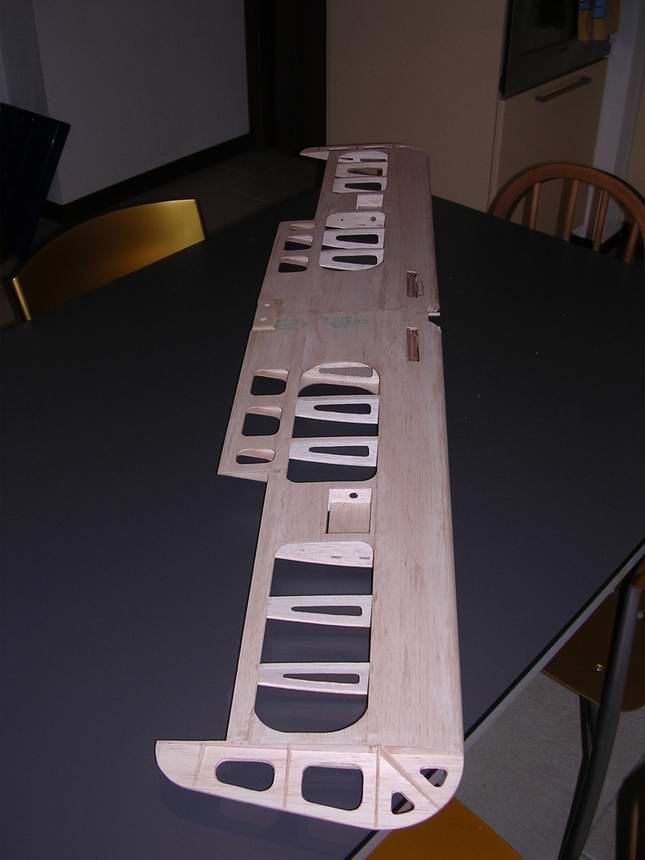

01.10.2006 - Ala - Ala completa vista superiore |
|
|
01.10.2006 - Ala - Ala completa vista inferiore |
|
|

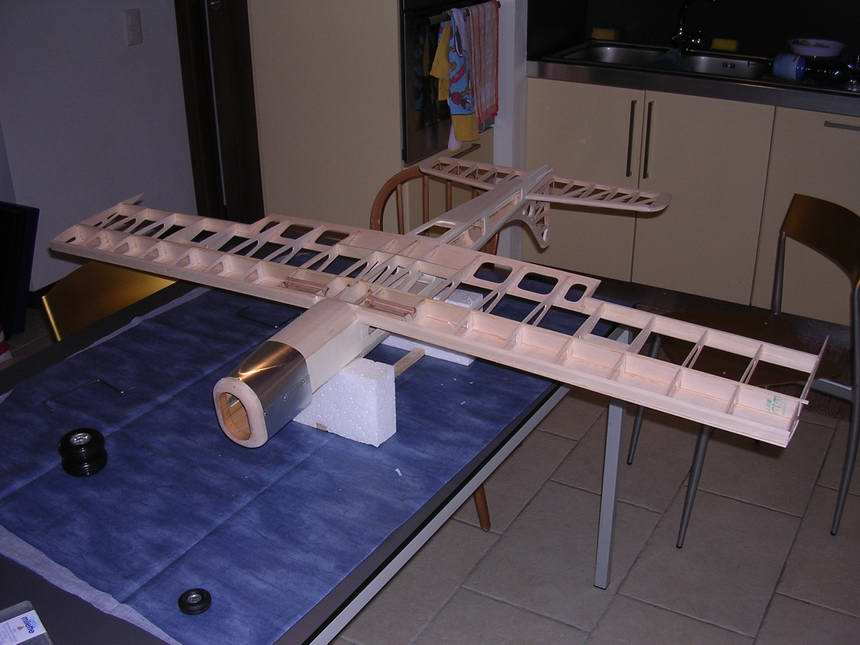

02.10.2006 - Completo - Visione completa assemblaggio ala fusoliera. |
|
|

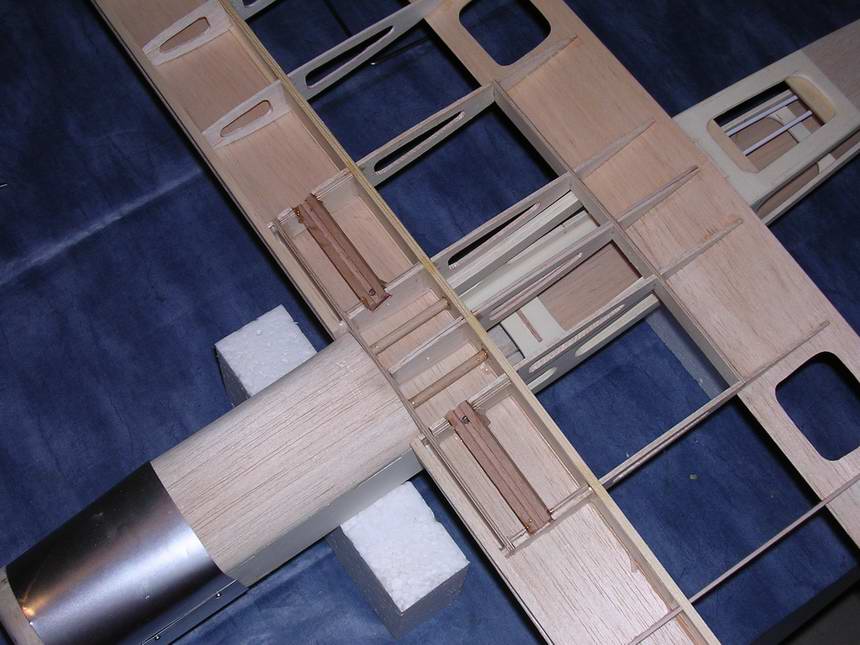

02.10.2006 - Completo - Fissaggio longarine supporto carrello e spinotti di collegamento ala-fusoliera |
|
|
02.10.2006 - Carrello - Carrello anteriore: tondino ø4mm in acciaio armonico sagomato ad hoc, ruote ø70mm |
|
|

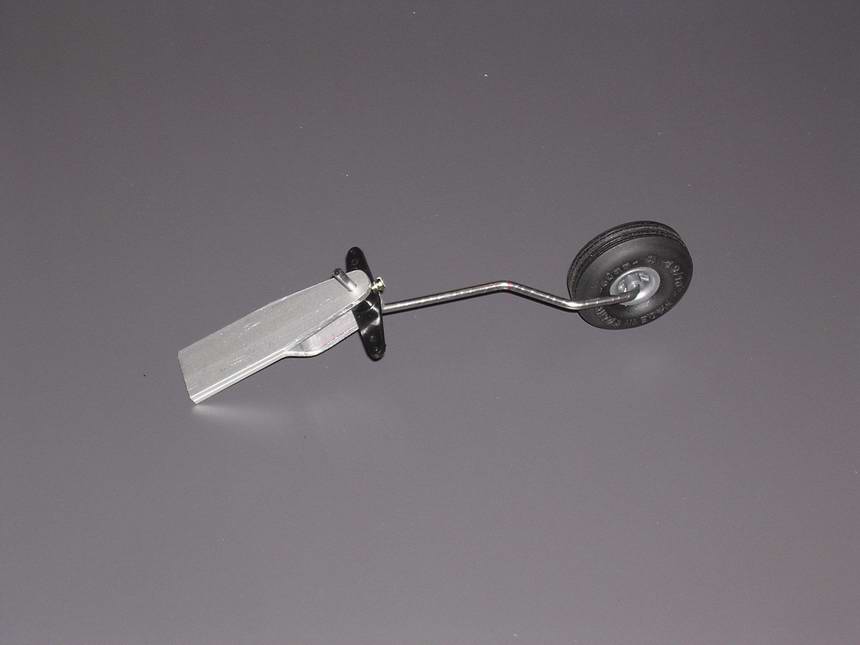

03.10.2006 - Carrello - Ruotino di coda: tondino ø3mm in acciaio armonico sagomato ad hoc, ruotino ø40mm |
|
|
03.10.2006 - Completo - Primo montaggio semicompleto ... manca ancora tanto ma finalmente vedo la fine dell'opera |
|
|
03.10.2006 - Completo - Vista posteriore. |
|
|
06.10.2006 - Ala - Vista inferiore ala |
|
|
06.10.2006 - Ala - Vista superiore |
|
|
06.10.2006 - Ala - Vista superiore |
|
|
06.10.2006 - Ala - Terminale alare |
|
|

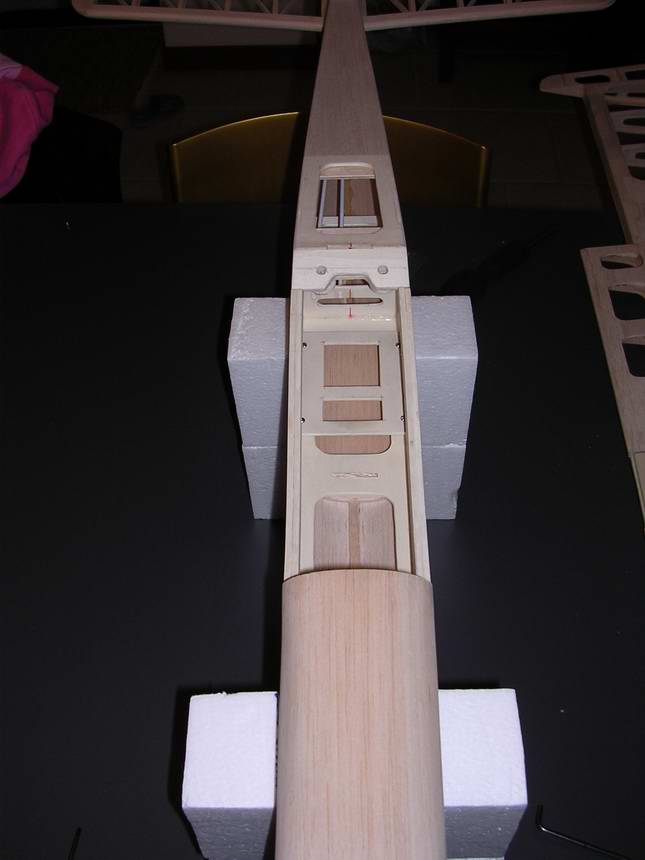

08.10.2006 - Fusoliera - Interno piastra servi e aggancio ala |
|
|

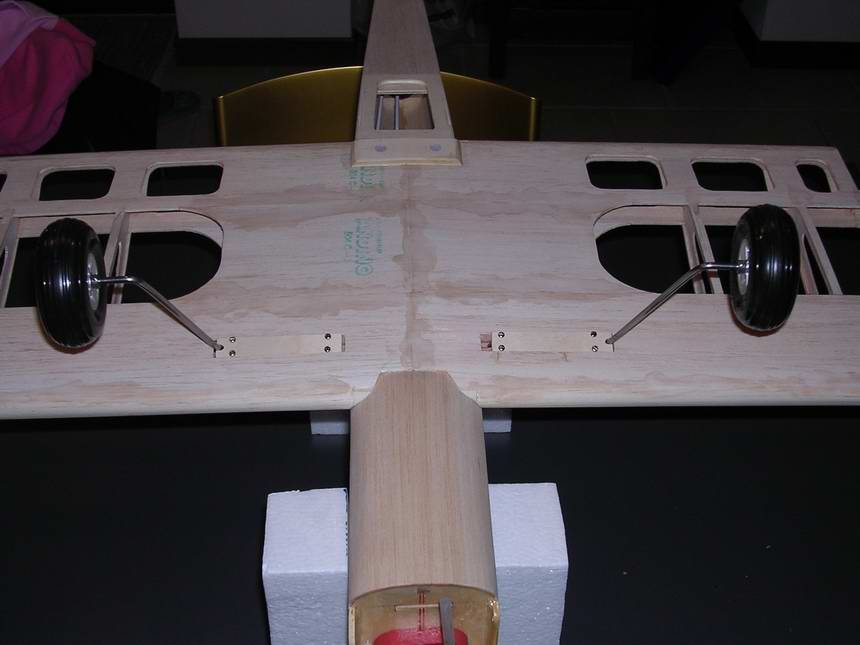

08.10.2006 - Ala - Fissaggio carrelli. Rifatto gambe carrello con una carreggiata più larga |
|
|
08.10.2006 - Carrello - Ruotino di coda |
|
|

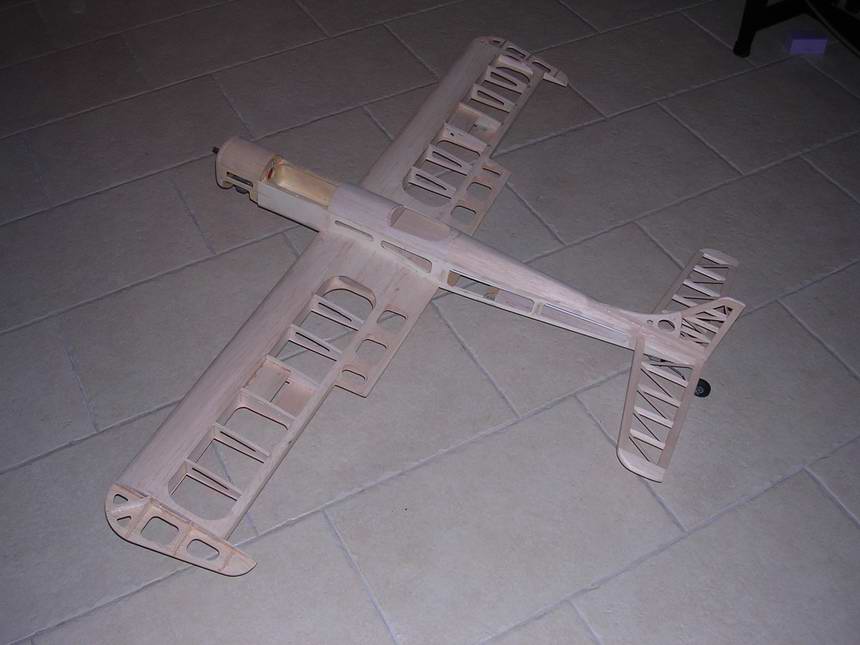

08.10.2006 - Completo - Vista superiore |
|
|
08.10.2006 - Completo - Vista posteriore |
|
|

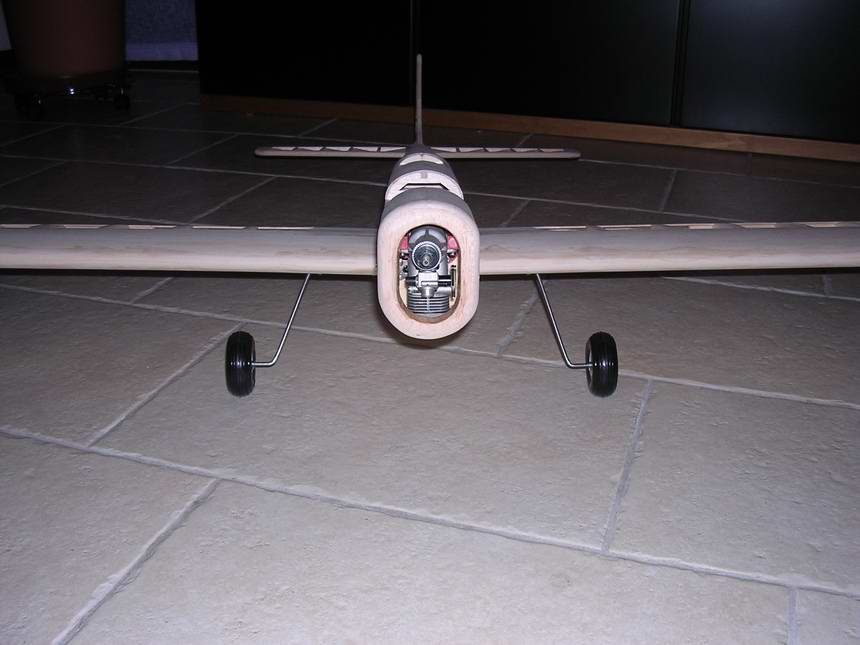

08.10.2006 - Completo - Vista anteriore |
|
|

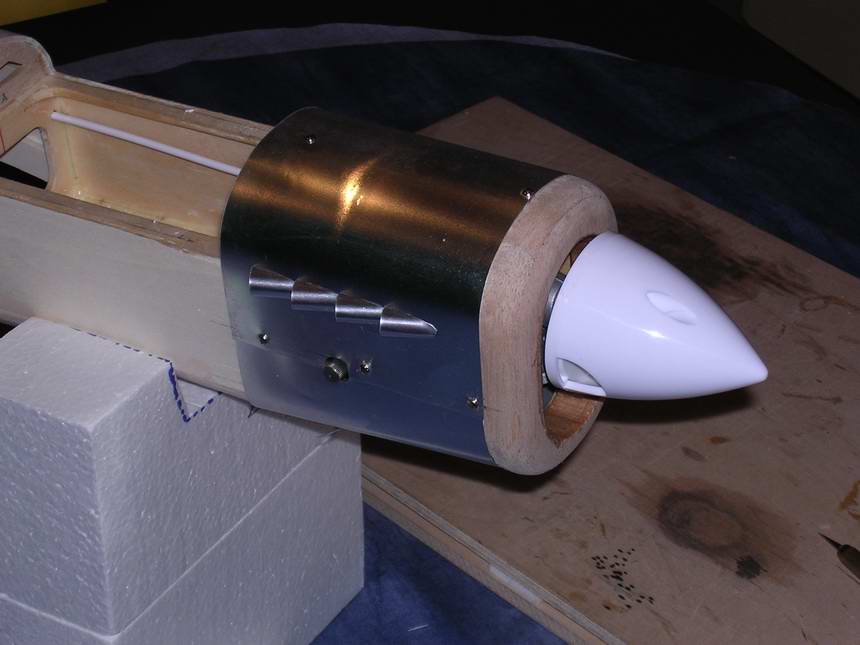

11.10.2006 - Motore - Tagliato capottina motore, vista destra con foro per regolazione carburatore |
|
|
11.10.2006 - Motore - Capottina motore, vista sinistra scarico motore |
|
|
11.10.2006 - Motore - Tagliato capottina motore, vista inferiore con scarichi aria foro testa e foro per tubo pressurizzazione serbatoio |
|
|
11.10.2006 - Accessori - Squadrette comando alettoni autocostruite in alluminio |
|
|

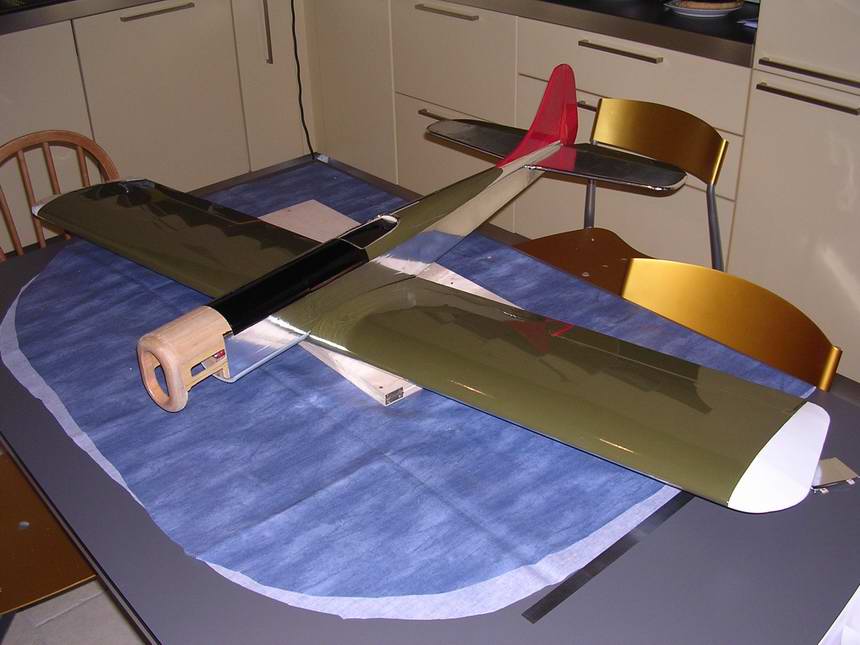

25.11.2006 Ricopertura modello Livrea superiore. Mancano ancora un po' di particolari e le insegne |
|
|

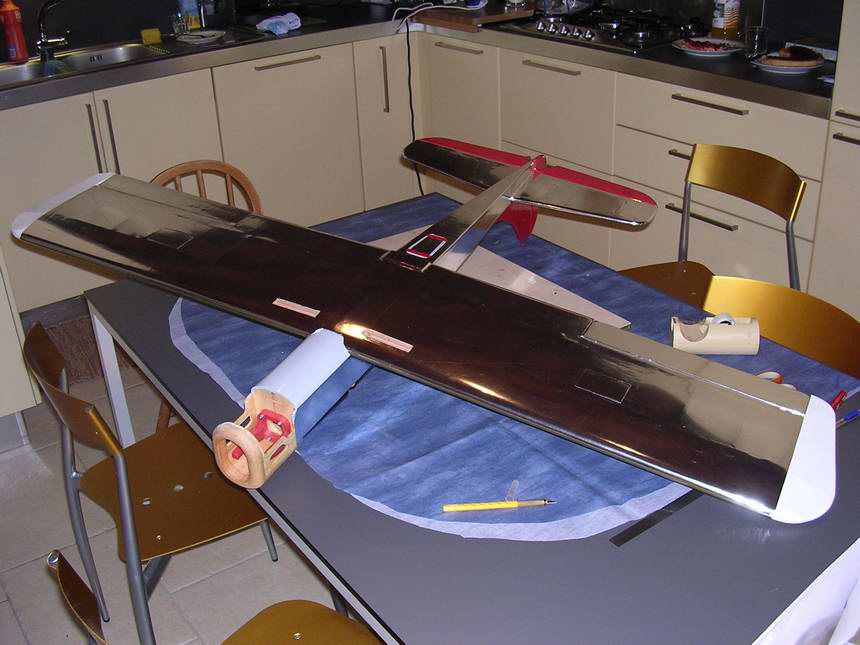

25.11.2006 Ricopertura modello Livrea inferiore |
|
|

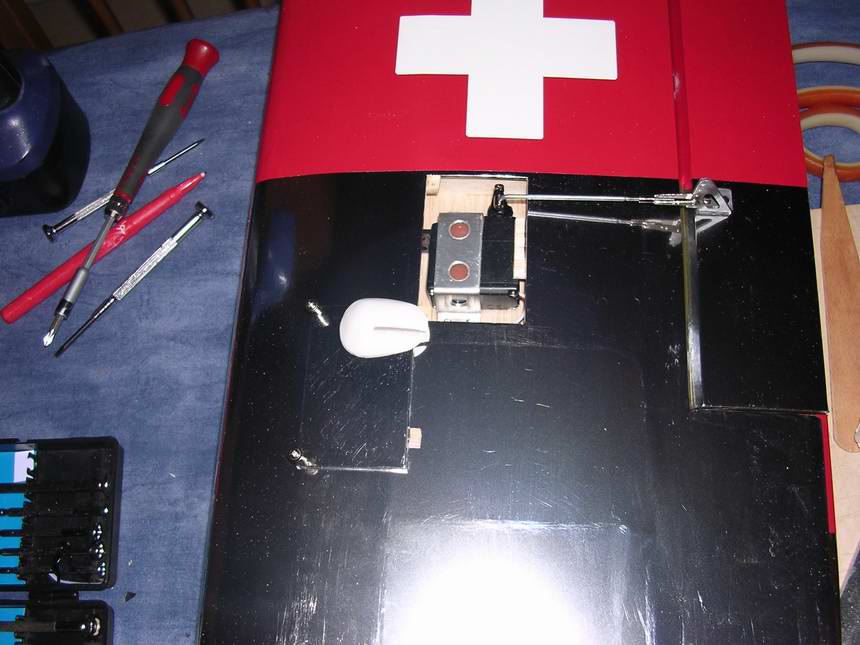

13.12.2006 Componentistica Vano servo alare con rinvio |
|
|
13.12.2006 Componentistica Coperchio vano servo alare. Protuberanza ricavata da un cucchiaino in plastica |
|
|

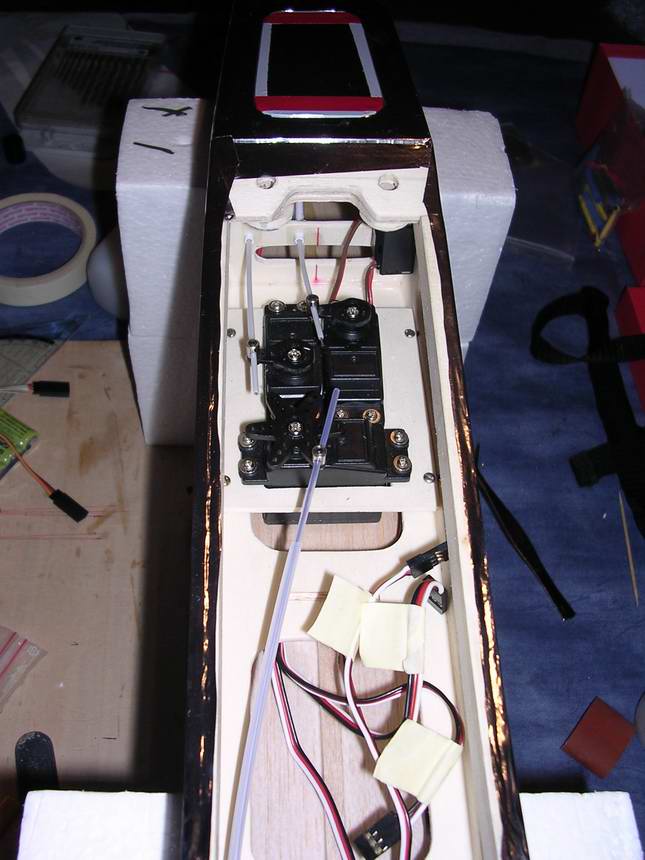

13.12.2006 Componentistica Vano servi |
|
|
13.12.2006 Componentistica Ruotino di coda e rinvii di comando |
|
|
28.12.2006 Modello terminato Dopo circa 4mesi di lavoro (in fasi alterne), il Typhaan [Tafano] é finalmente terminato e pronto al collaudo |
|
|
28.12.2006 Modello terminato Vista superiore |
|
|
28.12.2006 Modello terminato Mancano ancora alcuni particolari tra cui la capottina motore inferiore e la croce bianca sull'impennaggio verticale. |
|
|
28.12.2006 Modello terminato Vista frontale Peso provvisorio in ordine di volo 1980g |
