| La
"scatola del suono", ecco la ragione di un nome
che nasce dalla struttura stessa dell’amplificatore:
un "oggetto" in massello di legno abura
lucidato a mano con gommalacca ed un "nome" che
evoca suoni lontani, dolci emozioni. Non riproduzione della musica con fedeltà, ma proposizione di performance artistiche ai massimi livelli. Ricreare all'interno di un ambiente domestico il suono di una sala da concerto, con la dinamica e l'atmosfera tipiche, rappresenta da sempre la massima aspirazione di un progettista. Trasmettere a chi ascolta i sentimenti e le emozioni del compositore e dei musicisti può, a ragione, essere considerato il fine ultimo di una vera riproduzione ad alta fedeltà. |
||||||||||||||||||||||||||||||||||||||||||||||||
Le scelte tecniche: descrizione |
||||||||||||||||||||||||||||||||||||||||||||||||

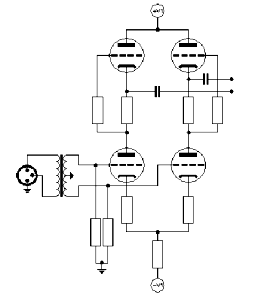

| Dulcimer è un amplificatore integrato a due telai utilizzante valvole termoioniche. La configurazione è completamente bilanciata a partire dagli ingressi che sono attestati su di un trasformatore con rapporto in discesa 4:1. La selezione delle sorgenti è effettuata mediante relè reed. Il trasformatore provvede inoltre a rendere bilanciato il segnale proveniente dell’ingresso sbilanciato. | ||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||

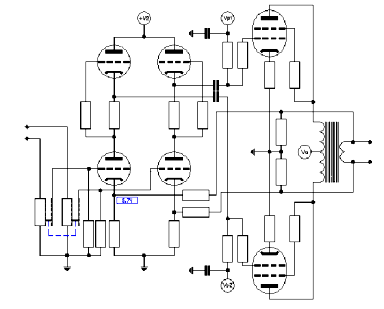

| Non c’è controreazione totale, la controreazione locale dello stadio finale è modificabile da 0 a 6 dB sostituendo 4 resistenze secondo la seguente tabella e serve per adattare il fattore di smorzamento dell’amplificatore ai diffusori utilizzati. | ||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||

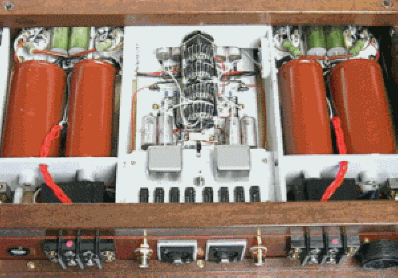

| Vista interna inferiore dell'amplificatore | ||||||||||||||||||||||||||||||||||||||||||||||||
Gli
alimentatori sono alloggiati in un contenitore separato e
comprendono le seguenti sezioni:
|
||||||||||||||||||||||||||||||||||||||||||||||||

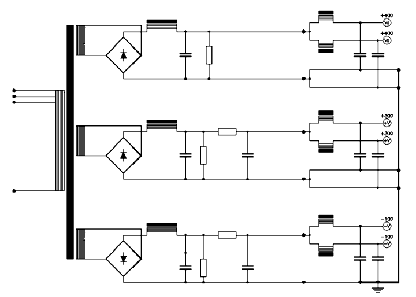

 Circuito alimentatore semplificato |
||||||||||||||||||||||||||||||||||||||||||||||||
| Tutti gli alimentatori
hanno filtri ad ingresso induttivo (celle LC): questa
scelta progettuale è fondamentale per definire il
carattere sonoro dell’amplificatore la cui
alimentazione è studiata per garantire la massima
pulizia ed immunità ai disturbi del segnale. Si è reso
necessario l’utilizzo di 15 componenti magnetici: 2
trasformatori e 13 induttanze per un peso complessivo di
oltre 20 kg. I condensatori di livellamento delle tensioni anodiche sono tutti con isolante in polipropilene. |
||||||||||||||||||||||||||||||||||||||||||||||||
Per i
componenti strutturali dell’amplificatore sono stati
scelti i seguenti materiali:
|
||||||||||||||||||||||||||||||||||||||||||||||||
Caratteristiche tecniche |
||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||
Dulcimer nell'ambiente di ascolto dove
pilota diffusori monovia
|
||||||||||||||||||||||||||||||||||||||||||||||||
