ΓΕΩΓΡΑΦΙΚΑ ΣΥΣΤΗΜΑΤΑ ΠΛΗΡΟΦΟΡΙΩΝ
(GIS - GEOGRAPHIC INFORMATION SYSTEMS)
του Γιάννη Ν. Κωστάρα
MSc in Telecommunications & Information Systems
MA in Management Studies
Ο όρος Γεωγραφικά Συστήματα Πληροφοριών αναφέρεται σε κάθε σύστημα Η/Υ που έχει τη δυνατότητα να χειρίζεται γεωγραφικά δεδομένα [1]. Δεν περιλαμβάνει μόνο λογισμικό και υλικό αλλά και ειδικές συσκευές για εισαγωγή και δημιουργία χαρτών, καθώς και τα συστήματα επικοινωνιών που απαιτούνται για να συνδέσουν τα διάφορα συστατικά από τα οποία αποτελούνται.
Σε σύγκριση με τους απλούς χάρτες, ένα σύστημα GIS έχει το πλεονέκτημα ότι η αποθήκευση των δεδομένων γίνεται χωριστά από την αναπαράστασή τους. Αυτό έχει σαν αποτέλεσμα τα ίδια δεδομένα να μπορούν να αναπαρασταθούν με διαφορετικούς τρόπους. Π.χ. μπορούμε να μεγενθύνουμε τον (ψηφιακό πλέον) χάρτη, να εμφανίσουμε συγκεκριμένες μόνο περιοχές, να κάνουμε υπολογισμούς αποστάσεων μεταξύ τοποθεσιών, να δημιουργήσουμε πίνακες που να δείχνουν τα διάφορα χαρακτηριστικά του χάρτη, να υπερθέσουμε επιπλέον πληροφορία πάνω στο χάρτη, ακόμα και να αναζητήσουμε ποιές είναι οι καλύτερες τοποθεσίες για να ιδρύσουμε τα επόμενα καταστήματά μας! Επιπλέον ένα σύστημα GIS έχει όλα εκείνα τα πλεονεκτήματα από τη χρήση των Η/Υ όπως, διαχείριση μεγάλων ποσοτήτων δεδομένων εύκολα και γρήγορα κλπ.
Όλα τα δεδομένα σε ένα σύστημα GIS είναι γεωκαταχωρημένα, δηλ. συνδεδεμένα με μια συγκεκριμένη γεωγραφική τοποθεσία της επιφάνειας της γης μέσω ενός συστήματος συντεταγμένων. Ένα από τα πιο συνηθισμένα συστήματα γεωγραφικών συντεταγμένων είναι αυτό του γεωγραφικού μήκους και γεωγραφικού πλάτους. Σ' αυτό το σύστημα συντεταγμένων, κάθε τοποθεσία προσδιορίζεται σχετικά με τον ισημερινό και τη γραμμή μηδενικού γεωγραφικού μήκους που περνά από το αστεροσκοπείο Greenwich της Αγγλίας. Υπάρχουν πολλά άλλα γεωγραφικά συστήματα συντεταγμένων, και κάθε GIS σύστημα θα πρέπει να μπορεί να μετατρέπει τις συντεταγμένες από το ένα σύστημα στο άλλο.
H χωρική πληροφορία αναπαρίσταται με δυο τρόπους:
- Ως διανυσματικά δεδομένα με τη μορφή σημείων, γραμμών και πολυγώνων,ή
- Ως δικτυωτά (raster) δεδομένα, οργανωμένα συστηματικά σε κελιά (όπως π.χ. μια ψηφιακή εικόνα).
Ιστορία των Γεωγραφικών Συστημάτων
Τα γεωγραφικά συστήματα πληροφοριών αναπτύχθηκαν και εξελίχθηκαν μέσα στους αιώνες μέσω δημιουργίας χαρτών και συλλογής γεωγραφικών πληροφοριών και αποθήκευσής τους σε καταχωρητές. Οι πρώτοι γνωστοί χάρτες σχεδιάστηκαν πάνω σε περγαμηνές για να δείξουν τα χρυσωρυχεία του Κοπτές κατά τη διάρκεια της βασιλείας του Ραμσύ ΙΙ της Αιγύπτου (1292-1225 π.Χ.) [1]. Ίσως νωρίτερα, οι Βαβυλώνιοι με επιγραφές σφηνοειδούς γραφής να περιγράφουν τον τότε γνωστό κόσμο. Αργότερα, οι Αρχαίοι Έλληνες συνέταξαν τους πρώτους πραγματικούς χάρτες. Χρησιμοποίησαν ένα ορθογώνιο σύστημα συντεταγμένων γύρω στο 300 π.Χ. Περίπου 100 χρόνια αργότερα, ο έλληνας μαθηματικός, αστρολόγος και γεωγράφος Ερατοσθένης (276-194 π.Χ.) έβαλε τα θεμέλια της επιστημονικής χαρτογραφίας. Ένας από τους πιο γνωστούς παγκόσμιους χάρτες δημιουργήθηκε από τον Κλαούντιο Πτολεμαίο στην Αλεξάνδρεια (90-168 μ.Χ.).
Οι Ρωμαίοι έριξαν μεγαλύτερο βάρος στην καταγραφή και την καταχώρηση γεωγραφικών δεδομένων. Οι όροι cadastre(ένας επίσημος καταχωρητής ιδιοκτησίας) και cadastral(ένας χάρτης ή έρευνα που δείχνει τα σύνορα ιδιοκτησίας) προέρχονται από τα ελληνικά «κατά στίκον» που σημαίνει «γραμμικός». Οι Ρωμαίοι ήταν οι πρώτοι που εισήγαγαν την έννοια της καταγραφής των ιδιοκτησιών, στο capitumregistra (τον καταχωρητή γης). Καθώς οι κοινωνίες οργανώνονταν, π.χ. με την εισαγωγή συστημάτων φορολογίας, η καταχώρηση των ιδιοκτησιών συστηματοποιήθηκε εξ' αρχής για να διασφαλίσει το ετήσιο κρατικό εισόδημα.
Αργότερα, χάρτες σχεδιάστηκαν για να διευκολύνουν τα εμπορικά ακτοπλοϊκά ταξίδια. Οι Άραβες ήταν οι καθοδηγητές χαρτογράφοι του Μεσαίωνα. Η Ευρωπαϊκή χαρτογραφία αναγεννήθηκε με την πτώση της Βυζαντινής αυτοκρατορίας και τη μετάφραση τον 15ο αιώνα του έργου Geographiaτου Κλαούντιου Πτολεμαίου στα Λατινικά που έγινε η τότε υπάρχουσα εικόνα του κόσμου. Παρόλο που η χαρτογραφία παραμελήθηκε, σε πολλές χώρες η καταχώρηση ιδιοκτησιών ευδοκίμησε. Το γνωστότερο παράδειγμα είναι αυτό του Μεγάλου Κτηματολογίου των περιοχών της Αγγλίας που συντάχθηκε το 1086 από τον πρώτο Νορμανδό βασιλιά, Ουίλιαμ τον κατακτητή.
Οι εξερευνήσεις του Μάρκο Πόλο, του Χριστόφορου Κολόμβου, του Βάσκο Ντε Γκάμα κ.ά. είχε σαν αποτέλεσμα, πέραν της ανάπτυξης του εμπορίου, και της δημιουργίας νέων χαρτών. Οι επιτελικοί χάρτες αποτέλεσαν τους καθοδηγητές τόσο για τοπογραφικούς χάρτες ξηράς όσο και για χάρτες πλοήγησης.
Μέχρι το 19ο αιώνα, η γεωγραφική πληροφορία χρησιμοποιούνταν κυρίως στο εμπόριο, στις εξερευνήσεις, για συλλογή φόρων και από το στρατό. Καθώς οι κοινωνίες έγιναν πολυπλοκότερες νέες εφαρμογές αναπτύχθηκαν για τις επερχόμενες υποδομές (τηλεφωνικές γραμμές, σιδηροδρόμους κλπ.). Οι αεροφωτογραφίες επιτάχυναν την πρόοδο της χαρτογράφησης. Η φωτογραμμική, η τεχνική της μέτρησης των αεροφωτογραφιών, αναπτύχθηκε ταχύτητα στις δεκαετίες 1920 και 1930 και κατά το 2ο Παγκόσμιο πόλεμο. Χρησιμοποιείται κυρίως για χάρτες με κλίμακες 1:1500 και 1:50000.
Σήμερα, με τις δυνατότητες που παρέχουν οι Η/Υ, η χαρτογράφηση διατρέχει μια νέα εποχή. Τα δίκτυα Η/Υ, οι εξομοιωτές, η εικονική πραγματικότητα αποτελούν τη τελευταία μόδα στην εξέλιξη των γεωγραφικών συστημάτων.
Περιγραφή Συστήματος GIS
Σε γενικές γραμμές, ένα σύστημα GIS περιλαμβάνει:
- Τεχνικές για εισαγωγή γεωγραφικής πληροφορίας σε ηλεκτρονική μορφή, δηλ. μετατροπή της σε ψηφιακή μορφή,
- Τεχνικές για αποθήκευση αυτής της (μεγάλης σε όγκο) πληροφορίας σε συμπιεσμένη μορφή σε ψηφιακά αποθηκευτικά μέσα,
- Μεθόδους αυτοματοποιημένης ανάλυσης των γεωγραφικών δεδομένων, αναζήτηση προτύπων, συνδυασμό διαφορετικών ειδών δεδομένων, δυνατότητα μετρήσεων, εύρεση των συντομότερων διαδρομών και πολλά άλλα,
- Μεθόδους πρόβλεψης των αποτελεσμάτων πιθανών σεναρίων, όπως π.χ. της επίδρασης της αλλαγής του κλίματος στη βλάστηση,
- Τεχνικές αναπαράστασης των δεδομένων σε μορφή χαρτών, εικόνων κλπ.
- Δυνατότητες για έξοδο των αποτελεσμάτων σε μορφή αριθμών και πινάκων.
Ένα σύστημα GIS επιτρέπει πράξεις πάνω σε χωρικά δεδομένα, δηλ. χρησιμοποιώντας γεωγραφικά μήκη και πλάτη [2]. Παράδειγμα μιας τέτοιας πράξης είναι: «Ποιες πόλεις βρίσκονται λιγότερο από 1000 χλμ. η μία από την άλλη;». Επιτρέπει δηλ. τον προσδιορισμό των χωρικών σχέσεων ανάμεσα στα χαρακτηριστικά [1] (features) του χάρτη. Επιπλέον συνδέει χωρικά δεδομένα με γεωγραφική πληροφορία για ένα συγκεκριμένο χαρακτηριστικό του χάρτη. Η πληροφορία αποθηκεύεται ως ιδιότητες [2] (attributes) του γραφικά παρουσιαζόμενου χαρακτηριστικού σε μια Βάση Δεδομένων. Για κάθε χαρακτηριστικό αποθηκεύονται τρεις βασικές πληροφορίες στη ΒΔ: η γεωγραφική πληροφορία, η προβολή (projection) πάνω στην οποία εκφράζεται η γεωγραφική πληροφορία και οι ιδιότητές του. Για κάθε χαρακτηριστικό του χάρτη αποθηκεύονται ακόμα στη ΒΔ του GIS οι εξής πληροφορίες: τι χαρακτηριστικό είναι, που βρίσκεται και πως σχετίζεται με άλλα χαρακτηριστικά.
Πέραν της δυνατότητας σχεδίασης/χειρισμού χαρτών, ένα σύστημα GIS μπορεί να συνδέει εξωτερικές ΒΔ με αντικείμενα που ανήκουν στο χάρτη [4]. Αυτή η σύνδεση επιτρέπει σε όποιες αλλαγές γίνονται στις ΒΔ να φαίνονται αμέσως στο χάρτη καθώς και να μπορούμε να κάνουμε ερωτήσεις στη ΒΔ απευθείας από το χάρτη. Επίσης, διαθέτει ένα σύνολο από εργαλεία που μπορούν να διαχωρίσουν τα διάφορα δεδομένα που είναι αποθηκευμένα στις εξωτερικές ΒΔ, εμφανίζοντας π.χ. αντικείμενα ή περιοχές που ικανοποιούν συγκεκριμένα κριτήρια με διαφορετικά χρώματα ή σχήματα.
Ένα σύνολο από χαρακτηριστικά (π.χ. όλο το οδικό δίκτυο) θεωρούνται ως ένα στρώμα (layer) [2,5]. Στην πραγματικότητα οι ψηφιακοί χάρτες δεν είναι τίποτ' άλλο από μια συλλογή από στρώματα. Φανταστείτε αυτά τα στρώματα ως διαφάνειες όπου κάθε στρώμα περιέχει ένα διαφορετικό μέρος του χάρτη. Τα στρώματα τοποθετούνται το ένα πάνω στο άλλο και μας επιτρέπουν να δούμε όλες τις όψεις του χάρτη την ίδια χρονική στιγμή. Π.χ. ένα στρώμα θα μπορούσε να περιέχει τα σύνορα των χωρών της γης, ένα άλλο στρώμα να περιέχει σύμβολα που να αναπαριστούν τις πρωτεύουσες, ένα τρίτο στρώμα μπορεί να περιέχει τις εθνικές οδούς κλπ. Τοποθετώντας αυτές τις διαφάνειες τη μια πάνω στην άλλη δημιουργούμε έναν πλήρη χάρτη. Το GIS σύστημα συνδυάζει διάφορα στρώματα για να απαντήσει σε συγκεκριμένες χωρικές ερωτήσεις. Χαρακτηριστικά που σχετίζονται μεταξύ τους, όπως π.χ. ποτάμια και κανάλια, θα μπορούν να εμφανίζονται σε ένα στρώμα, ενώ υποδομή, όπως δρόμοι, να εμφανίζονται σε άλλο στρώμα. Όταν κάποια χαρακτηριστικά δεν ενδιαφέρουν το χρήστη σε κάποια χρονική στιγμή, θα μπορεί να τ' αποκρύπτει εμφανίζοντας μόνο την πληροφορία που τον ενδιαφέρει [3].
Όπως είπαμε, οι χάρτες σ' ένα GIS σύστημα αποθηκεύονται σε ψηφιακή μορφή σε μια βάση δεδομένων. Σ' αυτή τη ΒΔ αποθηκεύονται δυο είδη πληροφορίας (ή αλλοιώς, η πληροφορία που αποθηκεύεται σ' ένα GIS έχει δυο ιδιότητες - χωρικές και περιγραφικές): [2,3]
- Χωρική πληροφορία που περιγράφει την τοποθεσία και το σχήμα των γεωγραφικών χαρακτηριστικών και τις χωρικές σχέσεις τους με άλλα χαρακτηριστικά, και
- Περιγραφική πληροφορία που αφορά τα χαρακτηριστικά.
Συνοψίζοντας έως εδώ, ένα χαρακτηριστικό (feature) του χάρτη αποτελείται από ιδιότητες (attributes). Ένα GIS αποθηκεύει τα χαρακτηριστικά σε πίνακες [4], έτσι ώστε κάθε γραμμή του πίνακα να αποτελεί ένα χαρακτηριστικό του χάρτη, και κάθε στήλη μια ιδιότητα αυτού του χαρακτηριστικού. Τα χαρακτηριστικά αυτά έχουν τις ίδιες ιδιότητες και επομένως ο πίνακας αποτελεί ένα στρώμα (layer) καθώς είναι ένα σύνολο από ίδια χαρακτηριστικά. Το σύνολο όλων αυτών των πινάκων (στρωμάτων), από τα οποία αποτελείται ο χάρτης, αποθηκεύεται στην GIS Βάση Δεδομένων.
|
Χαρακτηριστικό (feature) |
|||
Σχήμα 1. GIS ΒΔ.
Όποιος έχει δουλέψει με ΒΔ θα είναι οικείος με την ιδέα της εγγραφής. Μια εγγραφή είναι ένα σύνολο από στήλες που περιέχουν σχετική πληροφορία. Π.χ., μια ΒΔ πελατών θα περιέχει μια εγγραφή για κάθε πελάτη και θα περιέχει στήλες για το όνομα, τη διεύθυνση κλπ. του πελάτη. Ένα χαρακτηριστικό είναι απλά μια εγγραφή που συνδυάζει δεδομένα σε μορφή πίνακα και γεωγραφική πληροφορία. Κάθε εγγραφή περιλαμβάνει αρκετές στήλες με δεδομένα καθώς και μια αναφορά σε γεωμετρική πληροφορία που περιγράφει το σχήμα και την τοποθεσία κάθε χαρακτηριστικού. Τα δεδομένα σε μορφή πίνακα ονομάζονται ιδιότητες και τα γεωμετρικά δεδομένα γεωμετρία. Αυτοί οι δυο τύποι δεδομένων αποτελούν το χαρακτηριστικό.
Μία άλλη σημαντική έννοια είναι αυτή της τοπολογίας. Τοπολογία ονομάζεται η μαθηματική διαδικασία βάση της οποίας ορίζονται χωρικές σχέσεις. Προσδιορίζονται δηλ. οι σχέσεις μεταξύ των διαφόρων χαρακτηριστικών. Τρεις τοπολογικές έννοιες είναι: ο σύνδεσμος (κόμβος), ο ορισμός της περιοχής (το πολύγωνο) και η γειτνίαση.
Τα θέματα (themes) μας επιτρέπουν να αλλάξουμε προγραμματιστικά την εμφάνιση ορισμένων ή όλων των χαρακτηριστικών ενός στρώματος βασιζόμενοι σε συγκεκριμένα κριτήρια. Πρότυπα και τάσεις που είναι σχεδόν αδύνατο να ανιχνευθούν σε λίστες δεδομένων αποκαλύπτονται ξεκάθαρα όταν χρησιμοποιείται θεματική σκίαση για αναπαράστασή τους στο χάρτη. Ένας χάρτης σκιάζεται θεματικά χρησιμοποιώντας δεδομένα από ένα στρώμα. Το πιο κοινό παράδειγμα θεματικού χάρτη είναι ο χάρτης καιρού. Οι κόκκινες περιοχές δηλώνουν ζέστη, οι μπλε κρύο. Οι θεματικοί χάρτες αναπαριστούν τα δεδομένα με χρωματικές αποχρώσεις, πρότυπα, σύμβολα ή γεμίσματα και μπορεί κάποιος να δημιουργήσει διαφορετικούς θεματικούς χάρτες με αυτά τα αντικείμενα βασιζόμενος στα δεδομένα του.
Η αναζήτηση, τέλος, είναι μια από τις πιο σημαντικές δυνατότητες ενός GIS. Επιτρέπει την ανάκτηση συγκεκριμένων δεδομένων βασισμένη σε γεωγραφική πληροφορία.
Ένα GIS σύστημα μπορεί να απαντήσει στους παρακάτω τύπους ερωτήσεων: [2]
- με βάση την τοποθεσία, δηλ. τι βρίσκεται σε μια συγκεκριμένη τοποθεσία;
- με βάση μια συνθήκη, δηλ. η εύρεση μιας τοποθεσίας που ικανοποιεί συγκεκριμένες συνθήκες,
- με βάση κάποιες τάσεις, δηλ. τι άλλαξε μετά από κάποιο χρονικό διάστημα;
- με βάση κάποια πρότυπα (patterns) π.χ. χρονική καθυστέρηση όταν κυριαρχούν συγκεκριμένες εδαφικές συνθήκες;με βάση κάποια μοντελοποίηση, δηλ. «τι θα συνέβαινε εάν» ερωτήσεις.

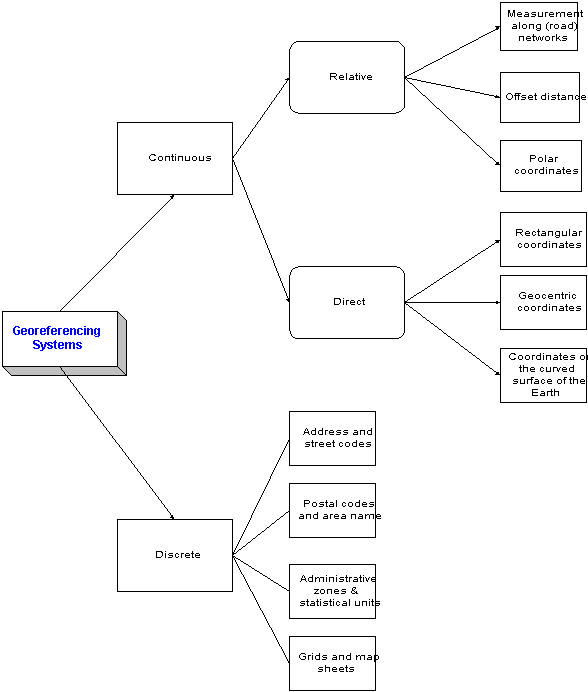

Συστήματα συντεταγμένων και γεωαναφορές
- Τα συνεχή συστήματα γεωαναφοράς και
- Τα διακριτά συστήματα γεωαναφοράς.
- Τα συστήματα συντεταγμένων στην καμπύλη επιφάνεια της γης
- Τις γεωκεντρικές συντεταγμένες και
- Τις ορθογώνιες συντεταγμένες
Τα σχετικά περιλαμβάνουν:
- Πολικές συντεταγμένες,
- Οριζόντιες αποστάσεις, και
- Μετρήσεις κατά μήκος οδικών δικτύων
Βασικές έννοιες των άμεσων συστημάτων γεωαναφοράς είναι:
- Το χωροσταθμικό σημείο (datum). Όπως γνωρίζουμε, η γη δεν είναι σφαιρική αλλά περισσότερο ελλειψοειδής. Διάφορα ελλειψοειδή έχουν προταθεί εξαρτώμενα από το με πόσο μεγάλη ακρίβεια περιγράφουν το μέγεθος της γης. Ένα χωροσταθμικό σημείο είναι ένα μοντέλο (ελλειψοειδές) της γης που χρησιμοποιείται για γεωδαιτικούς υπολογισμούς. Το πιο ευρέως χρησιμοποιούμενο χωροσταθμικό σημείο σήμερα είναι το WGS84 (World Geodetic System 1984).
- H προβολή χάρτη (projection). Τα διάφορα γεωαναφορικά δεδομένα μπορούν να αποτυπωθούν πάνω στο χάρτη μόνο όταν αναφερθούν στο επίπεδο και όχι στην καμπύλη επιφάνεια της γης. Διάφορες προβολές της σφαιρικής επιφάνειας της γης στο επίπεδο έχουν προταθεί και χωρίζονται σε τρεις κατηγορίες: κυλινδρικές (π.χ Mercator, UTM κ.ά.), κωνικές και αζιμουθιακές προβολές. Κάθε προβολικό σύστημα εισάγει λάθη στις αποστάσεις, το σχήμα των περιοχών κλπ.
- Το σύστημα συντεταγμένων. Οι γεωγραφικές συντεταγμένες της επιφάνειας της γης είναι το γεωγραφικό μήκος και το γεωγραφικό πλάτος. Σ' αυτό το σύστημα συντεταγμένων οι αποστάσεις θα πρέπει να υπολογιστούν χρησιμοποιώντας σφαιρική γεωμετρία και την ακτίνα της γης. Πολλές χώρες έχουν εθνικά συστήματα συντεταγμένων που τους επιτρέπουν να περιγράφουν τις περιοχές με μονάδες μήκους σχετικά με ένα σημείο αναφοράς. Τα συνηθέστερα χρησιμοποιούν ορθογώνιες συντεταγμένες με μειονέκτημα την αναπόφευκτη εισαγωγή λάθους. Για να περιοριστεί το λάθος τα συστήματα αυτά περιορίζονται σε μικρές περιοχές. Για μεγαλύτερες περιοχές πολλά τέτοια συστήματα θα πρέπει να χρησιμοποιηθούν μετατοπισμένα το ένα σε σχέση με τα άλλα. Πολλά συστήματα GIS προσφέρουν δυνατότητες μετατροπής από ένα σύστημα συντεταγμένων σε άλλο, βασισμένα σε κοινά σημεία στα δυο συστήματα. Το πιο γνωστό σύστημα συντεταγμένων είναι το UTM (Universal Transverse Mercator Grid).
- Τέλος, το γεωειδές, η επιφάνεια που περνά από τα σημεία της γης με μηδενικό υψόμετρο (το μέσο επίπεδο θαλάσσης). Το γεωειδές επηρεάζεται από τη μάζα της γης και επομένως ακολουθεί τις υψομετρικές καμπύλες.
GPS (Global Positioning System) και ECDIS
Το GPS είναι ένα στρατιωτικό δορυφορικό σύστημα πλοήγησης που αναπτύχθηκε από το υπουργείο άμυνας των Η.Π.Α. Το GPS ελέγχει 24 δορυφόρους μεγάλης ακριβείας που τους επιτρέπουν να εκπέμπουν ραδιοσήματα με μεγάλη ακρίβεια. Η θέση στην επιφάνεια της γης προσδιορίζεται από τη λήψη και σύγκριση των σημάτων τριών τέτοιων δορυφόρων η οποία μεταφράζεται στην μοναδική τομή τριών κώνων των οποίων οι κορυφές είναι οι τρεις δορυφόροι. Η τυπική ακρίβεια μέτρησης του GPS είναι ±100m και μπορεί να φθάσει τα ±10m με τη βοήθεια διαφορικού GPS. ToGPS επιτρέπει τον προσδιορισμό της θέσης σημείων σ' όλο τον κόσμο 24 ώρες το εικοσιτετράωρο κάτω υπό οποιεσδήποτε καιρικές συνθήκες.
Το GPS μπορεί να συνδυαστεί άμεσα με συστήματα GIS καθώς και με συστήματα ηλεκτρονικών χαρτών και πληροφοριακών συστημάτων ECDIS (Electronic Chart Display and Information System). Η ακρίβεια που παρέχεται από το GPS είναι καλύτερη από αυτή των ναυτικών χαρτών και άρα χρησιμότερη και ακριβέστερη για εισαγωγή σε ένα ECDIS. Ένα ECDIS αποτελείται από τρία πληροφοριακά υποσυστήματα:
Ένα ηλεκτρονικό χάρτη πλοήγησης (ENC - ElectronicNavigationChart) που συνδυάζει ναυτική με υδρογραφική πληροφορία για απεικόνιση στον ψηφιακό χάρτη.
- Πληροφορία τοποθεσίας από το ραντάρ του πλοίου και το GPS.
- Πληροφορία κατεύθυνσης από το σύστημα κατεύθυνσης του πλοίου.
Το ECDIS παρέχει ένα πλήρες σύστημα πλοήγησης και προειδοποίησης που απεικονίζει τη θέση του πλοίου και άλλη πληροφορία βασική για την ασφαλή πλοήγησή του. Το σύστημα ακόμα παρέχει ακουστικά και οπτικά σήματα προειδοποίησης στην περίπτωση που το πλοίο ξεφύγει της πορείας του, περνά από αβαθή νερά, επίκειται σύγκρουση με άλλα αντικείμενα κλπ. Αν εισαχθούν και εικόνες από το ραντάρ, το σύστημα μπορεί να απεικονίσει και άλλα πλοία και τις κινήσεις τους στην περιοχή. Το ECDIS μπορεί να ακολουθήσει την πορεία του αυτόματου πιλότου. Τέλος, όπως και στο GIS, ο χρήστης του ECDIS μπορεί να χτίσει μια Βάση Δεδομένων με τα χαρακτηριστικά όλων των αντικειμένων που φαίνονται στους ψηφιακούς χάρτες.
Άλλη εφαρμογή του GPS είναι στις επίγειες μεταφορές. Τα συστήματα πλοήγησης αυτοκινήτων, που ήδη χρησιμοποιούνται σε αρκετές Ευρωπαϊκές χώρες, χρησιμοποιούν απλές GIS λειτουργίες με ψηφιακούς χάρτες και παρεμφερή πληροφορία. Σε περιοχές με αυξημένο κυκλοφοριακό, τέτοια συστήματα παρέχουν στους οδηγούς τις απαραίτητες πληροφορίες για να αποφύγουν τα μποτιλιαρίσματα και να οδηγούν με ασφάλεια. Αποτελούν ένα σύνολο από ερευνητικά προγράμματα σε Ευρώπη και Η.Π.Α. γνωστά ως Έξυπνα Συστήματα Μεταφοράς (Intelligent InformationSystems - ITSs).
Συμπερασματικά
Τα συστήματα GIS έχουν μια ευρεία περιοχή εφαρμογών. Τυπικές εφαρμογές τους είναι στη διαχείριση του περιβάλλοντος και των πόρων του, στο σχεδιασμό και ανάπτυξη νέας υποδομής των πόλεων, δρόμων κλπ, στις θαλάσσιες και επίγειες μεταφορές, στην ασφάλεια στη θάλασσα, στις βιομηχανίες τηλεπικοινωνιών, ύδατος, ηλεκτρικού όπου η έμφαση ρίχνεται στη συντήρηση και λειτουργία των δικτύων τους, ακόμα και για στρατιωτικές εφαρμογές.
Τα συστήματα GIS είναι μια ενεργή περιοχή της ψηφιακής τεχνολογίας με ετήσια ανάπτυξη 20% και πωλήσεις της τάξης των $500 εκατομμυρίων. Η ικανότητα των συστημάτων αυτών να αποθηκεύουν σχέσεις ανάμεσα στα χαρακτηριστικά, πέρα από τα ίδια τα χαρακτηριστικά και τις ιδιότητές τους, είναι ένα από τα πιο σημαντικά χαρακτηριστικά ισχύος και ευελιξίας αυτής της τεχνολογίας.
Αναφορές
- Bernhardsen T., Geographic Information Systems - An Introduction, 2nd Edition, John Wiley: 1999.
- ESRI, Understanding GIS - The ARC/INFO Method, Environmental Systems Research Institut Inc.: 1990.
- Gillings M. et al., GIS Guide to Good Practice,http://info@ahds.ac.uk: 1998.
- Babcock H., Geographic Information Systems - A Resource Guide For Using GIS as a Tool For Your Data, Tahoe Center for a Sustainable Future, http://ceres.ca.gov/tcsf/gis.html.
- MapInfo Corporation, MapXtreme Guide, http://www.mapxtreme.com., MapInfo Corporation: 1999.
[1] Ένα χαρακτηριστικό (feature) είναι π.χ. ένας δρόμος, μια λίμνη, τα σύνορα μιας χώρας κλπ.
[2] Οι ιδιότητες (attributes) είναι δεδομένα που περιγράφουν τα properties ενός σημείου, μιας γραμμής, ή ενός πολύγωνου [3]. Οι ιδιότητες αναφέρονται επομένως στα διάφορα χαρακτηριστικά (features) τα οποία αναπαριστώνται στους ψηφιακούς χάρτες ως σημεία, γραμμές και πολύγωνα. Π.χ. οι ιδιότητες ενός ποταμού αποτελούν το όνομά του, το μήκος του, το μέσο βάθος του, το ρυθμό ροής του, την ποιότητα του ύδατος, πόσα φράγματα ή/και γέφυρες υπάρχουν σ' αυτό κλπ. [4]
