ball01e.gif 변형된 형상과 변위 확인

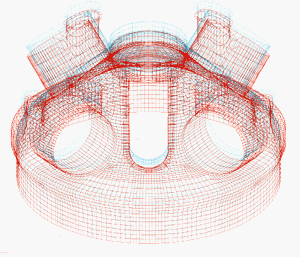

    위의 그림에서와 같이 원래 모델과 변형된 형상을 같이 보여주어 어느 부분에서 변형이 크게 일어났는지를 확인할 수 있을 뿐 아니라 전체적인 변형형상을 확인할 수 있습니다.  위에서는 원래모델은 파란색으로 변형된 형상은 빨간색으로 나타납니다.  또한 변위는 와이어프레임뿐아니라 등고선으로도 나타나는데 아래그림은 등고선으로 표현된 변위입니다..
