벽구조도

    층식 구조법(Platform construction

    1) 층식 구조법에서 벽체골조는 바탕바닥 위에서 수평조립 후, 덮개까지 덮어,완성된 벽체를 가새로 지지하며 세우는 것이다.
    2) 작업인력을 감안하여 벽체를 나누어 시공하는 것이 좋다.

    3) 수평 조립법은 샛기둥과 헤더,창밑틀 등을 윗깔도리와 밑깔도리 사이에 조립하는 것을 말한다.
    4) 12d나 16d의 못을 사용하며 1.2mx2.4m(4'x8') 구조용 덮개를 덮어 수평 전단력을 갖도록 한다.
    5) 가새를 대어 수직으로 세운 후,밑깔도리에 못질하여 바탕바닥을 관통시켜 장선에 접합시킨다.
    6) 구석에서 만나는 벽체의 구석을 접합한다.
    7) 외주벽과 외주벽과 만나는 내부의 간막이 벽 상부를 일체화시키기 위하여 double plate를 윗깔도리 위에 겹치게 설치한다.double plate는 12d나 16d 못으로 60cm(24")간격이 되도록 못질하고 각 벽체의 교차점에서는 2개의 못을 박는다.

목구조판넬

합판

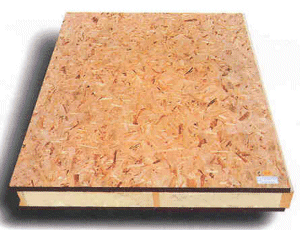

합판은 목재를 얇게 절삭한 단판에 접착제를 칠하고 홀수매가 되도록 적층하되 인접 단판간의 목리(섬유방향)가 서로 직교하도록 구성하여 목재의 3뱡향(접선,방사,섬유 방향)에 따른 강도의 이방성(각기 다른 성질)을 개선한 1매의 판상제품을 말한다.따라서 단판을 3,5,7,9매 등으로 구성하여 제조하게 되는데 보통 두께 1mm 이상부터30mm정도까지그리고 3x6판(91x182cm),4x8판(122x243cm) 등의 표준 크기로 출하되고 있다.목조주택 현장에서 주로 사용하는 OSB(oriented strand board)는 플레이크(얇은 조각,박편)를 페놀수지로 압축,접착하여 특수하게 제작한 패널재료로 합판과 유사한 용도로 사용된다.

목조주택도면자료집    바로가기

목구조상세도   찾아가기



향나무몰딩









목제의용도


투바이구조제



토대작업

글로리빔

각종외장재




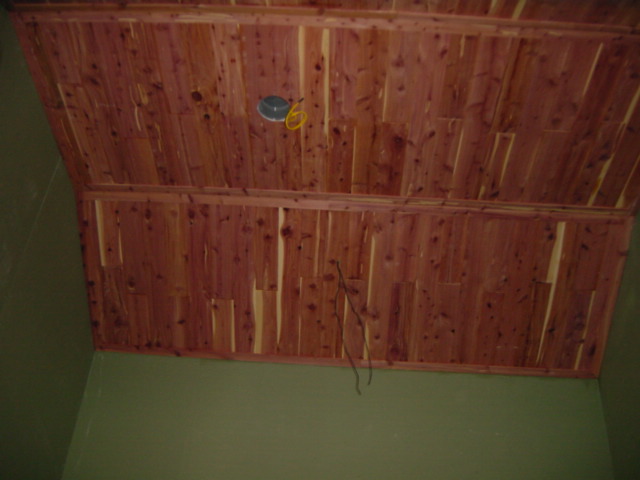

향나무내장재

석가래

바닥/목제용실리콘시공



토데밑세멘트충진



바닥장선

밀가드창호

싱글


목재는 활엽수와 침엽수의 줄기(수간)로부터 생산된다.


수피-2차사부로도 불려지는데 살아 있는 내수피와 죽어 있는 외수피로  구성되어 있다. 내수피는 잎에서 만들어진 양분이 지나가는 길의 역할을 한다.

형성층-사부와 목부 사이의 분열조직.부름켜라고도 한다. 세포 분열을 통하여 줄기가 굵게 자라게 된다.

목재-2차 목부라고도 불려지는데,모든 세포가 죽어 있는 조직인 심재와 살아 있는 세포를 일부 지니는 변재로 구성되어 있다. 뿌리에서 흡수한 물과 양분을 줄기로 보내는 통로의 역할을 하는 것이 변재인데 침엽수재에서는 가도관 그리고 활엽수재에서는 도관요소가 이 역할을 담당한다. 대부분의 세포가 가느다란 모양을 지니면서 한줄로 이어져 있고, 유세포를 제외한 대부분의 세포는 성숙과 동시에 죽어 속이 비어 있는 긴 관 모양으로 남게 되는데 이들 세포의 배열 상태에 따라 여러 가지 나뭇결과 무늬가 생긴다. 목재로 사용되는 부분으로 나무를 지지하는 기능만 지니는 심재 그리고 양분을 저장하고 이동시키는 기능과 나무를 지지하는 기능 모두를 지니는 변재로 구성되어 있다.목재의 강도는 목질의 양, 즉 비중이 증가하면 증가한다.밀도가 큰 목재는 더 많은 목질을 함유하고 있다.

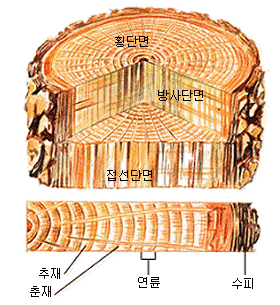

횡단면-축의 직각 방향(섬유 직각방향)으로 절단한 면.

방사 단면-중심부의 수(pith)를 통과하여 방사 방향으로 절단한 면.

접선 단면-나이테(연륜)에 접선이 되도록 절단한 면.접선 방향의 수축은 방사 방향의 1.5~2배 이다.

나이테(연륜)-침엽수재에서는 매우 규칙적으로 나타나지만 활엽수재에서는 비교적 불규칙하게 나타난다.엷고 무른 부분은 봄부터 초여름에 걸쳐 형성층의 활동이 왕성한 시기에 생긴 부분으로 춘재(春材)라고 하며, 세포막이 얇고 잘 생장한 큰 세포가 모여 있다. 색깔이 짙고 굳은 부분은 여름부터 생장이 중지되는 초가을까지 생성된 부분으로 추재(秋材)라고 하며, 세포막은 두껍고 모양이작은 세포가 빽빽하게 모여 있다. 이 춘재와 추재로써 하나의 나이테가 형성된다.활엽수는 인치당 6~10연륜,구조용재로서의 침엽수는 인치당 8~20연륜의 나무가 가장 좋다.


방향에 따른 제재목의 특징적인 틀어짐과 수축- 이를 방지하고 충해 및 썩음과 변색으로부터 목재를 보호하기 위해서 목조주택에서는 건조목을 사용한다.목재는 나이테에 대하여 접선을 이루는 방향(접선방향)보다는 나이테를 가로지르는 방향(방사방향)으로 수축이 적게 일어난다. 이러한 이유로 정목면이 판목면보다 좋다.
Air Dry(자연건조식)
목재를 야적 상태에서  자연 건조시키는 방법이다.
적당히 건조되기 위해서는 몇 달씩 걸리며 Rough Construction에 쓰이는 대부분의 침엽수는 이 방법을 사용한다.
Kiln Dry(인공건조식)
Kiln Dry는 Kiln이라는 온도조절장치에서 온도를 점차 증가시키고, 습도는 낮추면서 인공적으로 건조시키는 방법이다.이 건조방식은 주로 고등급의 활엽수 목재에 사용되며, 목조주택용 구조재에도 사용된다.
목재 수축에 의한 손상 방지
목재를 사용할 때는 현장의 대기 함수율 적응을 위하여 현장에서 1주일 정도 지난 뒤 사용하면 합리적이다.
목재 강도의 증가
인공건조재(S-DRY)는 생재(S-GRN)보다 3배정도 강도가 증가한다.
충해 방지
건조재는 생재에 비해 해충에 훨씬 강하며, 건조가공시의 열에 의해 해충과 유충이 박멸된다.
썩음 및 변색(Blue Stain)방지
함수율 20% 이상인 보통의 생재는 변색균이 잘 번식하나, 건조목에서는 균의 번식이 어려워 잘 썩거나 변색되지 않는다
