INTERMITENCIA DE RELE CON EL C.I. 555

El aula taller   El Profesor  La tecnologia de la ESO   Cursos IES P. Feijoo   Alumnos   Proyectos     El Bricolaje
Programaciones   La informatica y el control de proyectos   Montajes electronicos   Bibliografia   Pg.Principal


El circuito es resultado de un ejemplo de polarización del C.I. 555., al cual se le ha adaptado a la salida un relé con las consiguientes protecciones de limitación de corriente y de diodo volante.
Lo realizan los alumnos en 1º de bachillerato, o selectivamente en 4º de la ESO.

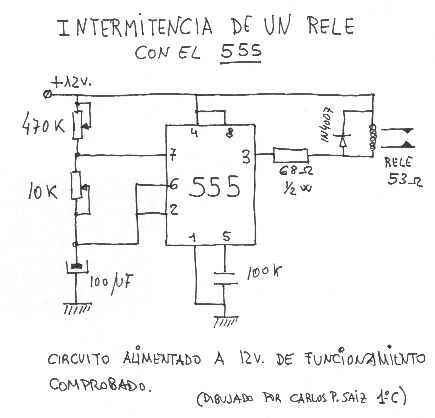

rele intermitente con 555


El funcionamiento es el que corresponde a un multivibrador astable que posee dos estados inestables, que corresponden con los de excitación y relajo del Rele. Los tiempos de duración de ambos estados se regulan con los potenciómetros de 470K y 10K.
El ciruito está funcionando mientras tenemos la alimentación conectada. Dejará de funcionar cuando desconectemos la F.A.
