REGULADOR DE VELOCIDAD CON TRIAC

El Aula Taller /  La Tecnologia de la ESO  /  Alumnos /  Proyectos /   Programaciones  / La informatica y el control de Proyectos / Montajes electronicos  El Bricolaje  /  El Profesor   / Bibliografia /  Pagina Principal

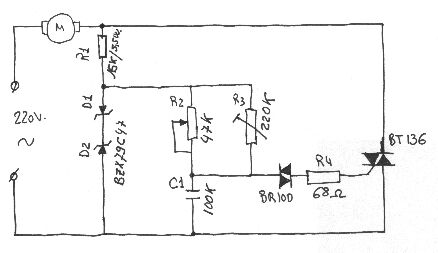

El circuito regula la velocidad de un motor universal de la potencia soportada por el Triac





   ,


R1 asegura un valor mínimo de revoluciones y R3 es un ajuste fino de éste valor mínimo.
R2 regula a voluntad la velocidad del motor.
C1 es quien en la carga, hace que se dispare el diac.
Los diodos zener aseguran en ambos semiciclos una tensión estable de carga del condensador.
