Motherboard RTC Modifikation.      English page

Problem:
Die Batterie vom RTC-IC ist leider leer und es ist Wochenende,
Sch... wo bekomm ich jetzt einen neuen RTC Baustein her.

Lösung =  Brute Force (Brachiale Gewalt)

Aufbau:

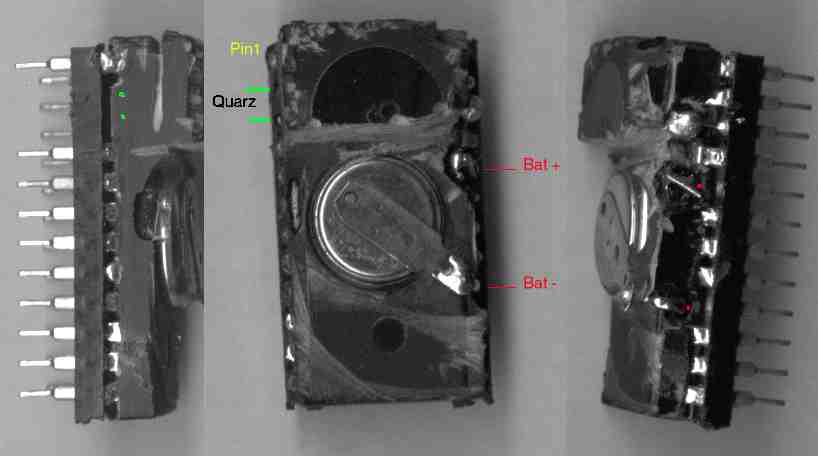

Bild1: Pinout Auf ein IC wird eine Batterie und ein Quarz gelöte
(Abbildungen siehe Bild 2 und 3)
Das ganze wird in einem Deckel vergossen.

Durchführung:
Das Ziel ist es die entsprechenden Pins freizulegen. Dafür wird das Gehäuse wird mit einem Teppichmesser oder einer scharfen Zange aufgeknack. Man kann das ganze Gehäuse aufschneiden mit Ausnahme des Quarzes, im Prinzip ist es aber ausreichend, wenn man nur die Pins 16 und 20 freischneidet.

Pin 20: Durchtrennen der  Leitung zwischen IC und eingeklebter Batterie. Auf der IC-Seite lötet man den Pluspol der externen Batterie an.
Pin16 : Den Minuspol der Batterie lötet man an Pin 16, die Verbindung zur internen Batterie muss hier nicht aufgetrennt werden.

Ich habe noch einen weiteren Tip zum Knacken des Gehäuses bekommen: Statt einem Messer kann man das Gehäuse auch gut mit einem Heissluftfoen knacken.(Danke Micha).

VORSICHT:
Am besten läßt man die Umgebung um den Quarz in Ruhe. die beiden Anschlüsse sind etwas empfindlich (habe mir dadurch einen Baustein gekillt, da ich keine Ahnung habe was das für ein Quarz ist, scheint aber ein standard 32 kHz Uhrenquarz zu sein).

Hier zwei Beispiele:


Bild2: Quarz nicht freigelegt
Sieht etwas seltsam aus ,
da ich aber beim Auslöten geschludert habe, musste ich eine gedrehten Sockel auflöten.


Bild3: Komplett freigelegt

Kompatible Bausteine:
 DS 12887 Dallas wurde gekauft von
Maxim Semiconductor		 Dieser Baustein ist auf dem Scan auf einem Ga586HX Rev1.56 unter Motherboard-Praktikum zu sehen
DS 12887A Dallas wurde gekauft von
Maxim Semiconductor		 Korrektur!!!
Bei einigen Ga586HX Boards ist der Ramclear Pin auf Masse gelegt, das CMOS-RAM wird dann immer geloescht, daher bei diesem Board besser Finger weg.
Ausserdem ist das IC doppelt so teuer wie der DS12887.
Bei anderen Boards also besser noch mal nachmessen, ob Pin21 auf Masse liegt.
M48T86 SGT .
BQ3285A Benchmarq scheinbar gekauft von
Texas Instruments		 .
BQ3287BQ Benchmarq scheinbar gekauft von
Texas Instruments		 Dieser Baustein ist auf meinem Ga586HX Rev 1.56

Bezugsquellen fuer DS12887 / DS12887A
Reichelt Elektronik guenstig , geringe Versandgebühren
Segor Elektronics Distributor
RS-components Distributor (in vielen Ländern)
