Neljästä yhteen mikseri subwooferille
Tämä laite on tarkoitettu lisävarusteeksi sellaiselle autoradiolle, jossa ei ole linjalähtöä subwooferille. Se miksaa yhteen äänet neljästä linjalähdöstä (etuvasen, etuoikea, takavasen, takaoikea). Tämän mikserin avulla subwooferin voimakkuus pysyy lähes oikeana, vaikka radion faderia tai balanssisäädintä säädettäisiin ääriasennosta toiseen.
Mikserissä on tasonsäätö ja kaksi puskuroitua lähtöä, joista saa saman monoäänen. Siinä ei ole jakosuodinta. Laitteen pitämiseksi yksinkertaisena suodatus tehdään päätevahvistimessa.

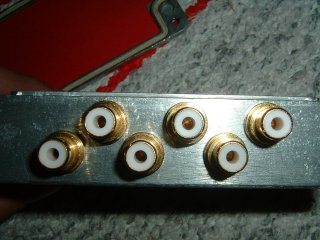

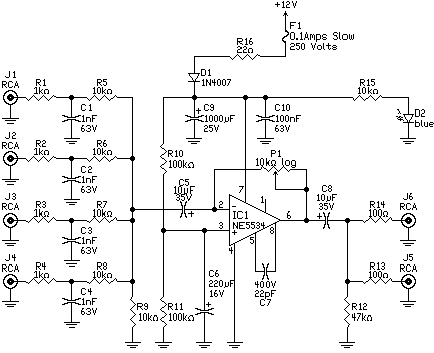

Ääni tuodaan RCA-liittimiin J1, J2, J3 ja J4. Ne ovat keskenään samanarvoiset eikä ole väliä minkä kanavan mihinkin kytkee. Vahvistuskerrointa voi säätää välillä 0-0,9 (yhdelle kanavalle). Jos kaikkiin sisääntuloihin tuodaan sama signaali, kokonaisvahvistus on nelinkertainen eli 0-3,6. Tämä tarkoittaa tällöin maksimivahvistusta 11 dB. Ääni saadaan ulos RCA-liittimistä J5 ja J6. Virrankulutus on alle 10 mA.
Laitteen kohinataso on erittäin pieni. Muistan, että se oli havaittavissa oskilloskoopin pienimmällä mittausalueella, kun mikserin vahvistus oli täysillä.
Asentaessa ilmeni häiriöongelma. Subbarista kuului voimakasta, matalaa epäsäännöllistä jyrinää auton ollessa käynnissä. Sitä luultiin aluksi maadoitusongelmaksi. Häiriö tulikin käyttöjännitteen mukana. Ilmeisesti kyseisen Mersun +12 V vaihtelee. Häiriö poistui, kun operaatiovahvistimen referenssijännitteen suodatusta parannettiin kasvattamalla C6:n arvo 220 mikrofaradiin (vanha arvo 10 uF).

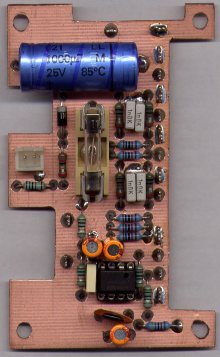

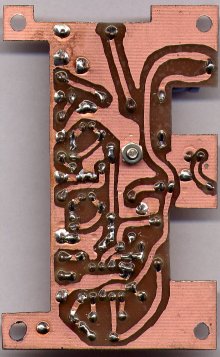

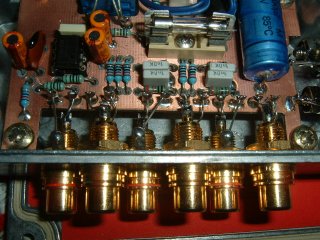

Piirilevyn suunnittelin nykyaikaisesti lyijykynällä ruutupaperille. Kuvio on piirretty käsin Decon Dalo -kynällä suoraan kaksipuoliselle piirilevylle. Juotospuolella on johdinkuviot ja komponenttipuolella yhtenäinen maataso. Maahan kytketyt johtimet on juotettu piirilevyn kummallekin puolelle. Muille johtimille on tehty maatasoon poranterällä avarrukset.

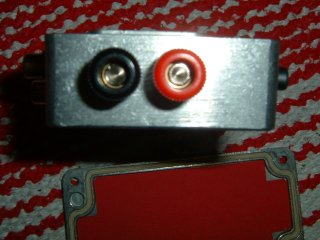

Tein tämän laitteen serkulleni, jolle kiitos lähettämistään kuvista. Kuvissa näkyvä kotelo on mukavan tukeva valualumiininen ja vesitiivis malli. Kotelon kanteen olen liimannut jäykkää kartonkia varmuuden vuoksi estämään oikosulkuja, sillä sulakepidin on hyvin lähellä kantta, vaikkei koskekaan siihen.
sähköposti:
Matti Nisula 30.10.2003
