Introducción

Mathcad es uno de los llamados "Computer algebra System (CAS)". Estos programas se caracterizan por su potente habilidad gráfica y por ello son muy útiles en la enseñanza de la física y las matemáticas apoyada por el computador.

En Mathcad es posible combinar ecuaciones, cálculos (numéricos y simbólicos), gráficas y texto. Estas características y su presentación e iconos facilitan su uso, lo hacen casi intuitivo.

Mostramos aquí las pantallas características de las versiones Mathcad 4 en español y 6 en Inglés. Las versiones 5 y 7 son similares a las versiones 4 y 6 respectivamente. Las gráficas y ecuaciones que aparecen a lo largo de este artículo han sido desarrollados en Mathcad y copiados aquí.

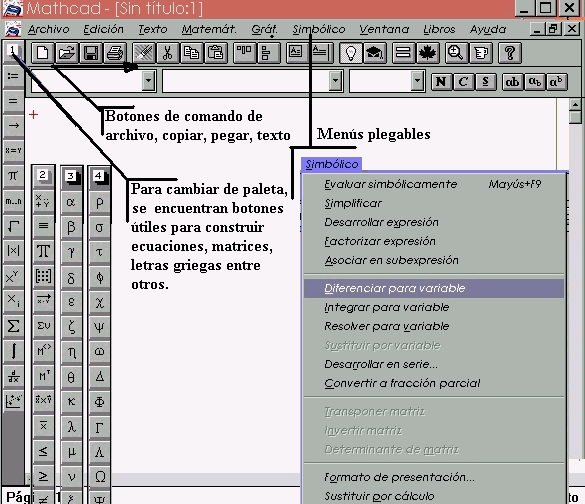

Las pantallas de Mathcad

Un paseo por MathCad

1.
2. Operaciones sencillas: basta con escribir las expresiones, teclear "=" y listo, Mathcad da el resultado numérico. (Para resultados simbólicos seleccionar "evaluar" del menú "simbólico").

2.
3. Asignación de valores a las variables: se asignan valores tecleando el nombre de la variable seguido de  ":=" (basta con teclear ":" o picar el símbolo ":=" de la paleta respectiva).

3. Evaluación de funciones en los argumentos deseados:

4.
5. Para hacer gráficos X-Y, basta con definir el rango de x, la función, insertar gráfico X-Y (picando con el ratón en la paleta ó seleccionándolo del menú "graphics" (gráficos) o tecleando el signo "@"), colocar la variable independiente y la función en los sitios apropiados y "Enter". (la gráfica aparecerá si el programa está en modo automático, es decir, bombillo prendido).

5.
6. Gráficos polares: Se definen el rango de la variable independiente, la respectiva función y del menú "Graphics". Se inserta el gráfico polar, se llenan los respectivos espacios con la variable independiente y la función.

5. Gráficos de superficies y de contorno (se insertan del menú "graphics".)

7. Es posible insertar texto donde se desee para aclarar o explicar una expresión o gráfico.

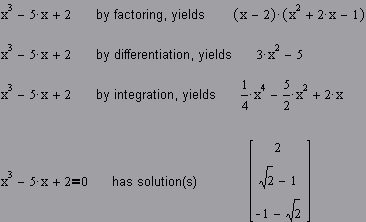

8. Es posible hacer operaciones simbólicas como simplificar, factorizar, derivar, integrar entre otras:

Una Aplicación en Física

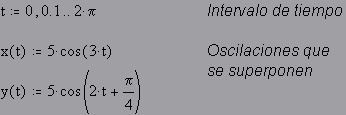

Veamos un sencillo ejemplo de la utilidad gráfica de este programa en el caso de dos oscilaciones que se superponen perpendicularmente:

Comentarios

De Mathcad considero pertinente destacar:

• El manejo de matrices, cálculos iterativos, su variedad de funciones (trigonométricas, lógicas, estadísticas, de regresión, Bessel, Gamma, Heaviside y otras).
• La forma en que se escriben las ecuaciones, la apariencia de las mismas y de los gráficos.
• La libertad que nos da de ordenar la pantalla como mejor nos parezca con ecuaciones, cálculo, gráficos y poder escribir comentarios aclaratorios donde lo necesitamos.
• La opción de animación implementada a partir de la versión 6 permite visualizar fenómenos físicos para facilitar su comprensión.
