CAPITULO 5
Experimentos de hardware
5.5 Periféricos
Inteligentes: Módulo LCD

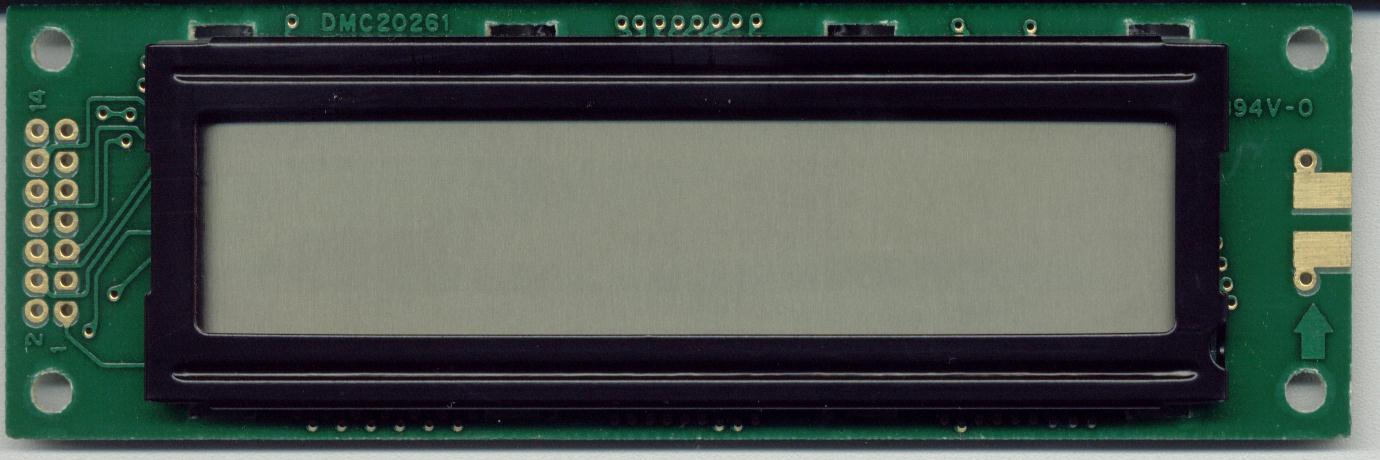

Los módulos LCD están compuestos básicamente por una pantalla de cristal líquido y un circuito microcontrolador especializado el cual posee los circuitos y memorias de control necesarias para desplegar el conjunto de caracteres ASCII, un conjunto básico de caracteres japoneses, griegos y algunos símbolos matemáticos por medio de un circuito denominado generador de caracteres. La lógica de control se encarga de mantener la información en la pantalla hasta que ella sea sobreescrita o borrada en la memoria RAM de datos..
La pantalla de cristal
líquido está conformada por una ó dos líneas de 8, 16,
20, 24 ó 40 caracteres de 5x7 pixels c/u.
El microcontrolador
especializado puede ser el modelo HITACHI 44780, ó el
modelo HITACHI 44100. También existen módulos LCD con
IC's implantados directamente sobre el PCB (POWERTIP®).
Estos módulos poseen a través de estos CI's una interfese paralela para ser comandada desde un microcontrolador, microprocesador ó inclusive se puede realizar el control de este desde el puerto paralelo de un PC.

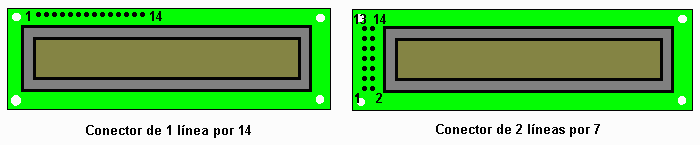

El microcontrolador y la pantalla de cristal líquido están colocados sobre un circuito impreso (PCB) y se interconectan con el mundo exterior (µC, µP o PP del PC) a través de un conector de 14 pines, el cual puede obtenerse en dos presentaciones: una línea y dos líneas teniendo la siguiente distribución:
Descripción de pines de los módulos LCD
| Pin número | Símbolo | Función |
| 1 | Vss | Tierra ó Masa |
| 2 | Vdd | Alimentación + 5 VDC |
| 3 | Vo | Voltaje de ajuste de contraste |
| 4 | RS | Selección de Dato / Comando |
| 5 | R/W | Lectura / Escritura |
| 6 | E | Habilitador |
| 7 | DB0 | 1a línea de datos (LSB) |
| 8 | DB1 | 2a línea de datos |
| 9 | DB2 | 3a línea de datos |
| 10 | DB3 | 4a línea de datos |
| 11 | DB4 | 5a línea de datos |
| 12 | DB5 | 6a línea de datos |
| 13 | DB6 | 7a línea de datos |
| 14 | DB7 | 8a línea de datos (MSB) |
En las siguientes
notas de aplicación se muestra de manera más completa el debido
uso y la explicación del manejo de módulos LCD:
| Manejo de módulo LCD con µC PIC en PDF | 00587b.PDF 351K |  |
| Código Manejo de módulo LCD con µC PIC (comprimido) | 00587b.ZIP 45K |  |
| Interfase de un módulo LCD a µC Motorola | AN1745.PDF 158K | |
| El más sencillo (Un solo mensaje a dos líneas, interface 8 bits) | MENSLCD.ASM 4K |
