Falla:
enciende y se apaga, la imagen se
ve por unos 2 segundos antes de activarse la protección de
fuente.
desensamble
Coloque
el monitor con la pantalla hacia abajo, sobre un paño suave para
evitar
dañarla, ya que es demasiado frágil, así mismo
evite golpear el monitor ya que
por golpe en cualquier parte se podría dañar la pantalla
corriéndose el
liquido, esto redundaría en un remarcado que afectaría
para siempre la
pantalla, así mismo al limpiar la pantalla no presione demasiado
ya que
igualmente podría dañarse.

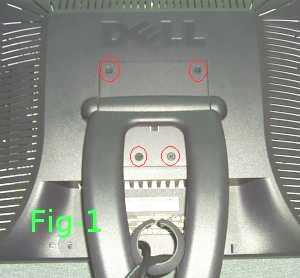

Retire los 4
tornillos tipo philips que sujetan el soporte de la pantalla (marcados
en
círculos rojos)
Para
retirar la cubierta posterior debe empezar por la parte inferior del
panel, se
notan pequeñas hendiduras, con algo plástico pero
rígido debe hacer un poco de
presión para abrir las pestañas, sea cuidadoso para
evitar dañar el marco.
Retire
la cubierta dejando la pantalla hacia abajo, observe la figura 1 |
|
|
|
Al
retirar la cubierta
posterior se encontrara con el blindaje, antes de retirarlo
deberá levantar el blindaje flexible, en la imagen se ve ya
levantado, desconecte los 2 conectores, vea el detalle en la figura 3 |
| Sea
cuidadoso al retirar
los conectores ya que estos son cables muy delgados que podrían
abrirse con facilidad |
|
 |
|
|

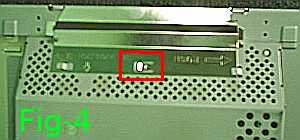

Posteriormente
deberá retirar los conectores de las lámparas, en la
figura 4 se ve el blindaje y en el recuadro rojo el seguro que debe
levantar ligeramente a la vez que desliza el blindaje, al
retirarlo vera los conectores de las lámparas, los cuales
están mostrados en el recuadro rojo de la figura 5 |
| Ahora
podrá
levantar el blindaje junto con la placa impresa, tal como se ve
en la figura 5., ahora bien antes de retirar los tornillos que la
retienen deberá retirar los seguros del conector de C.A. y del
conector del cable de video como puede observar en las imágenes
siguientes , retire el seguro tope del conector de C.A., así
como los tornillos que sujetan la placa del conector DB15 y retirela |
|
 |
|
|
Retire
los tornillos que
sujetan la placa

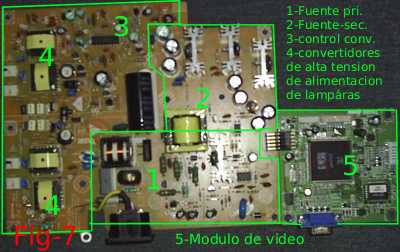

Al retirar la placa
podrá ver los componentes, en la figura 7
puede ver la división de las etapas
1.-Fuente primaria
2.-Fuente secundaria
3.-Control de la etapa
convertidora
4.-transformadores
de los convertidores
5.-Modulo de control y
salida de video
El condensador grande
negro es el filtro principal de fuente
lineal
|
Como
a podido observar el desarme es sencillo pero deberá seguir los
pasos mostrados
para evitar daños a los cables de conexión o fractura de
la placa al tratar de
retirarla, así mismo podrá notar la simplicidad
de las etapas.
Analicemos un poco
los
circuitos para conocer su funcionamiento.
Tome como referencia la figura 7
En el bloque 1
tenemosComo
a podido observar el desarme es sencillo pero deberá seguir los
pasos mostrados
para evitar daños a los cables de conexión o fractura de
la placa al tratar de
retirarla, así mismo podrá notar la simplicidad
de las etapas.
Analicemos un poco
los
circuitos para conocer su funcionamiento.
Tome como referencia la figura 7
En el bloque 1
tenemos la
entrada de C.A., el transformador de eliminación de ruido, los
circuitos de
rectificación y filtraje de la fuente lineal, y la fuente
conmutada del lado
primario, la fuente conmutada es una fuente modulada por ancho de
pulso
(PWM), usa un integrado I.C. 601 UC3842 y un transistor (Q601) mosfet
P7NC702,
como puede ver es una fuente muy común usada en monitores de
TRC., y su
servicio debe tener las mismas consideraciones que una fuente conmutada
común,
a diferencia que la tensión de la fuente secundaria mas alta es
de 12v, la
principal falla en este bloque es por condensadores
electrolíticos.
En
el bloque 2 tenemos la fuente secundaria regulada, observe la figura
8-1 la
entrada de C.A., el transformador de eliminación de ruido, los
circuitos de
rectificación y filtraje de la fuente lineal, y la fuente
conmutada del lado
primario, la fuente conmutada es una fuente modulada por ancho de
pulso
(PWM), usa un integrado I.C. 601 UC3842 y un transistor (Q601) mosfet
P7NC702,
como puede ver es una fuente muy común usada en monitores de
TRC., y su
servicio debe tener las mismas consideraciones que una fuente conmutada
común,
a diferencia que la tensión de la fuente secundaria mas alta es
de 12v, la
principal falla en este bloque es por condensadores
electrolíticos.
En
el bloque 2 tenemos la fuente secundaria regulada, observe la figura
8-1
|
|
En
el disipador marcado
con el No.10 tenemos el rectificador de 12v, el cual alimenta la
sección de los convertidores para el encendido de las
lámparas, en el No.9 el rectificador de 5v para alimentar al
microprocesador en stand by y en el disipador marcado con el No.8 el
regulador de 3.3v tipo 27BR33 de 4 terminales, el cual
también alimenta una sección del microprocesador, este
ultimo es switcheado, los tres componentes mencionados son encapsulado
tipo tip. |

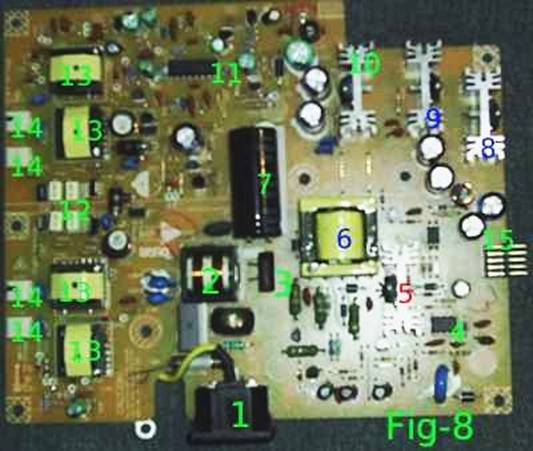

Veamos
como detectar
fallas en la fuente de alimentación, refiérase a la
figura 8.
En el problema que
se nos
presenta de enciende y se apaga puede ser por 2 posibles causas
principales, la
fuente de alimentación misma o los circuitos convertidores que
activan las
lámparas, como comentario sobre las lámparas solo por si
no lo sabe todos los
visualizadores del tipo LCD (display de cristal liquido) para poder
desplegar
la imagen deben tener luz interior, de lo contrario la pantalla
permanecerá
obscura, en el caso de los monitores usan 2 lámparas una en la
parte superior y
la otra en la parte inferior.
Generalizando, la
fuente
conlleva los mismos problemas que cualquier fuente del tipo conmutada,
así que
puede llevar la misma metodología de reparación que
aplica en las fuentes de
monitores y televisores, en especial para fuentes con integrado UC3842
vea el
articulo de reparación de monitores en el sitio de
Electronicos_mx http://www.oocities.org/mx/acarretor/csomoni.html
|
Así
mismo la
fuente puede activar sus protecciones por
baja/alta tensión de entrada, mayor consumo de corriente
nominal, así como por
defecto de alguno de sus componentes, la protección se encuentra
en los
circuitos internos del C.I.UC3842.
Veamos una
forma de determinar si la
fuente trabaja correctamente, tanto en la sección primaria
como en la
secundaria.
Una de las características de esta fuente es que el simple hecho
de estar
conectado a la línea de C.A., esta genera sus tensiones en la
sección
secundaria, tanto la de 12v así como el de 5v, la tensión
de 3.3v solo
aparecerá al encender el monitor así mismo como el
arranque de la fuente de
alta tensión (alimentación de las
lámparas)
Prueba
de la fuente primaria así como de la secundaria

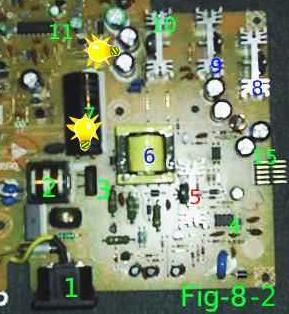

Observe la figura
8-2.
Para verificar la fuente deberá conectar un foco de 40 a 60w a
120v en paralelo
con el condensador principal de fuente, marcado como 7 y con la imagen
de un
foco, así como en los condensadores de filtro de la línea
de 12v los cuales
también tienen una imagen de un foco, este foco deberá
ser de 12v de los usados
en automóviles para las luces de prevención y
direccionales, conecte el monitor
y observe la iluminación de las lámparas, los cuales
deberán brillar de forma
uniforme, la tensión en el condensador de fuente (7)
deberá estar sobre 150v, y
el de la línea de 12v no deberá ser inferior a los 12v.,
si la tensión en el
condensador 7 fuera menor deberá verificar la capacidad de dicho
condensador,
si la tensión de 12v fuera menor deberá verificar los
condensadores de filtro,
así como los condensadores electrolíticos en la
sección de la fuente conmutada,
en caso de apagarse la fuente deberá verificar los
rectificadores en la fuente
secundaria (que no estén en corto) así como los
condensadores electrolíticos en
la fuente conmutada, si las tensiones se encuentran dentro del rango
estipulado
puede dar por buena la fuente, , para mayor información de
cómo funciona
este tipo de fuentes vea :
http://www.oocities.org/mx/acarretor/csomoni2.html
|
|

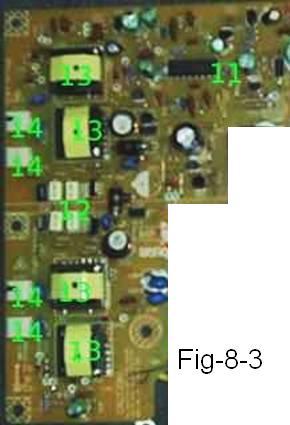

En
la figura 8-3 puede ver
la sección de la fuente convertidora DC/DC, como se menciono
anteriormente en la sección marcada como 11 se encuentra el
integrado de control C.I.751 TL1451ACN el cual como puede ver es un
integrado modulador por ancho de pulso PWM dual y la
función de cada terminal, cada sección activa por
separado a los circuitos convertidores

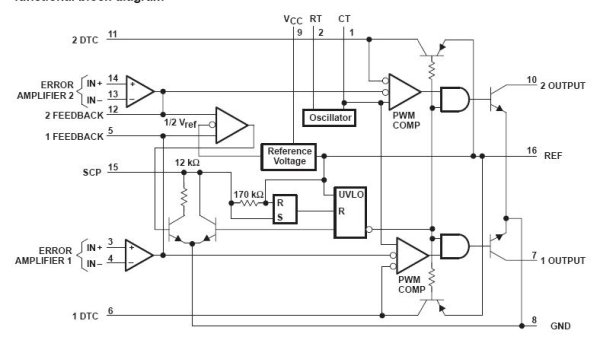

En la figura de abajo
puede ver el circuito a bloques interno del
TL1451ACN
|
En
la misma figura 8-3 puede ver los transformadores marcados con el
N0.13., son 2
por canal, así mismo marcados con el No.12 los transistores
convertidores Q739
Q740 de un canal y Q759 y Q760 del
2º.,canal, la matricula de estos transistores es C5707 y su
beta no debe
rebasar de 410, a mayor beta mayor temperatura de trabajo, se
recomienda de ser
posible montar transistores con un beta menor a 350
El principal
problema en
esta sección son los transistores convertidores los cuales se
ponen en corto,
provocando la activación de la protección de fuente, en
la reparación de este
monitor no se encontraron mas componentes dañados, la
temperatura de trabajo no
debe rebasar los 55 grados, así mismo debe montar transistores
apareados, esto
es decir con una medición de beta (HFE) lo mas igual
posible.
Sobre
los transformadores los 4 son de iguales características, en la
figura 9 puede
ver las conexiones de los bobinados así como el valor en ohmios
de sus bobinas
|
|
Como
puede observar
la reparación de este tipo de monitores es mas sencilla que
reparar monitores de TRC., solo vea esto, la sección de los
circuitos convertidores es el equivalente a la salida horizontal, esta
es la sección de mayor consumo de corriente, de ahí que
sea la etapa que genere mayores problemas
Espero
que estos comentarios te faciliten la reparación de este tipo de
equipos, y recuerde la gran mayoría de monitores LCD comparten
los mismos principios básicos de funcionamiento, así que
si comprendió este documento podrá con facilidad
reparar otras marcas
En futuras entregas
hablaremos sobre otras marcas y modelos
|
|
