Respondiendo a
la solicitud de algunos colegas respecto a la prueba de
lamparas de pantallas LCD, esto puede hacerse de varias maneras.
1.o.-
En monitores o TVs que usan varios inversores (generalmente 4)
desconecte las lamparas, (sin desmontarlas solo desconectelas o
desenchufelas) puede
intercambiar los conectores, conectando solo una lampara a la ves,
encienda el equipo, si el inversor y la lampara a prueba esta buena la
pantalla encenderá y se apagara al detectar la ausencia de las
demás
lamparas, pero podrá ver como se ilumina el display,
desconecte y
pruebe otra.
de la misma manera puede
detectar un inversor que este dañado, desconecte todas las
lamparas y
con una que este seguro que trabaje bien conectela de uno en uno de
los conectores de los invertir, si el inversor bajo prueba esta bien
la lampara encenderá, sucederá igual que en la prueba de
lamparas el
equipo se apagara al detectar la falta de las demás lamparas o
bien si
algún inversor esta en corto. |
|
|
2o.-
Puede usar un modulo inversor de escáner en desuso, el de la
imagen
costo completo (todo el escáner) en el deshueso tan solo $50.00
pesos
MX y la misma lampara sirvió para las pruebas.
El inversor de la imagen estaba dañado, después de
reparado
se detecto que los transistores originales se dañaron con
facilidad al
variar la tensión, por lo cual se cambiaron por unos BD135 (los
originales eran tipo BC), con esto puede aplicarle una tensión
desde 1.2v
hasta unos 24v, tenga cuidado no toque los bornes de conexión
cuando
este en funcionamiento ya que este genera mas de 2500 Vpp a 24v, a 12v
genera
aproximadamente 1500 Vpp suficiente para encender una lampara de 25 cm.
Debe
iniciar en la tensión mínima e ir incrementando la
tensión, si la lampara bajo prueba
esta bien encenderá al alcanzar su tensión de ruptura. se
recomienda
para su uso una fuente regulada variable, incluyendo en el mismo
gabinete (de preferencia de tipo plástico) la fuente y el
inversor.
|
Su
uso es simple, ya armado solo tendrá que conectar la lampara a
través del condensador de acoplamiento y tierra, se sugiere el
uso
de extensión con caimanes.
Asegúrese de tener la tensión de
alimentación al mínimo antes de conectar la lampara,
aumente
gradualmente la tensión, si la lampara esta en buen estado en
algún
punto de control de tensión esta encenderá, ya que
encendió no
siga incrementando la tensión ya que esta brillara mas pero con
riesgo de quemarse.
Advertencia: Pruebe a que nivel de tensión
empieza a generar Vpp su inversor, así tendrá una
referencia de su
tensión mínima de trabajo.
|
 |
Dado
que la tensión Vpp es alta es muy fácil que se generen
saltos de
corriente, como el observado en la imagen, se aprecia incluso que parte
de la placa fue dañada, de hecho la parte estaba carbonizada,
esto probablemente fue la causa principal de
que se hubiera dañado, por esto es recomendable aplicar un poco
de
silicona en la sección marcada en el circulo verde, esto con el
fin de
evitar nuevos arcos que podrían dañar el inversor, o bien
según la placa de su inversor aplique el silicona.
|
|
E aquí
la fuente sugerida para el proyecto, es de lo mas simple, el
transformador puede ser a 1A con tensión de entrada acorde a la
linea de su localidad y secundario de 24v el LM317 lo puede
montar en un disipador mediano de aproximadamente 2 veces su
tamaño, los condensadores son para una tensión de 50v el
puente de diodos puede ser de 2A o bien puede usar diodos discretos
como el 1N4001 o superior, el consumo promedio del inversor con lampara
cargada es inferior a los 500 ma.
|
|
Probando su inversor
Como practica para mostrar
su

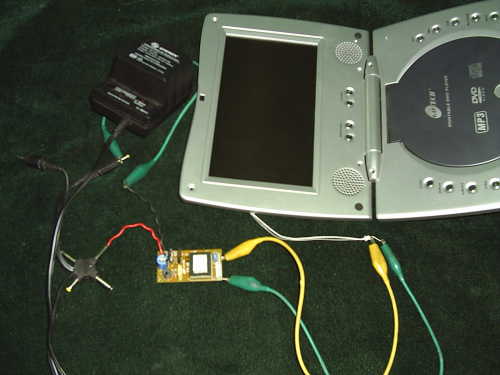

eficiencia se probaron las lamparas de un DVD portátil, en la
imagen
se ve como se conecto con el inversor, siempre debe probar las
lamparas desconectadas del equipo y apagado.
Para prueba se
uso un eliminador variable de SW a pasos, aunque como se menciono no
se recomienda pues es inestable ya que sin carga entrega mas de 24v
para luego caer con la carga, por eso se recomienda una fuente
variable de control electrónico, lo que le permitirá
tener un
control preciso de la tensión a aplicar
|
|
 |
Funcionando
siempre
conecte las lamparas a el inversor apagado y con el control de
tensión al mínimo,ya que si lo tiene al máximo
podría dañar la
lampara bajo prueba al momento de encenderlo, es recomendable usar un
potenciómetro con el sw integrado, asi siempre iniciara desde
una
mínima tensión.
Aunque el brillo de la pantalla se ve tenue
(por la cámara fotográfica), en la practica se ve
perfectamente su
encendido, no se ve imagen pues se uso un equipo de desuso, y de
hecho debe probar las lamparas con el equipo apagado.
|
Nota importante: Nuevamente le
exhortamos a ser
sumamente cuidadoso al usar este inversor, la tensión Vpp
generada
puede causarle lesiones graves e incluso la muerte, por lo tanto no
nos hacemos responsables de ningún daño ya sea
físico corporal o
al equipo, si lo hace acepta hacerlo bajo su entera y única
responsabilidad, pero que esto no lo asuste, arme el equipo y pongalo
en un gabinete dejando solo los cables de conexión y cable
de
conexión a su fuente regulada si es que la tiene por separado e
bien
el cable con su clavija para el tomacorriente y podrá hacerlo de
forma segura, así mismo hagalo en un espacio seguro y aislado
(sobre
superficie de madera).
Esperando te sea útil que tengas un buen día
Alfredo
Carreto
|
