mecanismo 5 CDs tipo de rodajas, falla del
elevador de discos
|
|
|

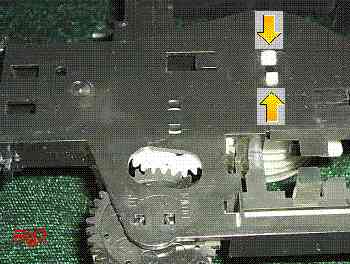

Este es el sistema de elevación visto por la
parte inferior, para el desarme presione el pequeño seguro
hacía abajo a la ves que empuja la placa como lo indican las
flechas, levántela y retirela. |
|
Posteriormente
presione las uñas que sujetan el eje del engrane sinfín
como indican las flechas. |
|

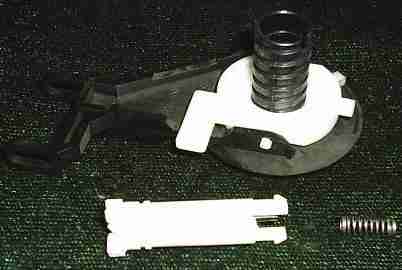

Esto
es el elevador desarmado, observe el resorte el cual debe estirarse un
poco para que tenga mas presión, con esto las uñas de
sujeción tendrán la suficiente fuerza para sujetar las
rodajas aun con el peso de los CDs. |
|
Así
mismo de ser necesario estire un poco el resorte del elevador, en la
imagen las flechas indican los soportes que sirven de eje al elevador. |
|

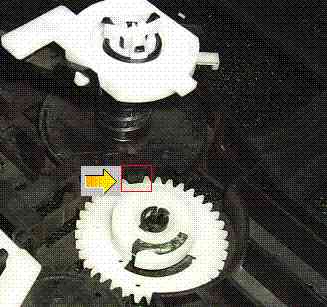

Cuando
monte el elevador debe tener cuidado de hacer coincidir el engrane del
elevador con el engrane de impulsión, tal como lo indica la
flecha y el recuadro rojo, de lo contrario se encontrara con una nueva
falla pues al trabajar el mecanismo la charola entrara para volver a
salir. |
|
El
mismo procedimiento debe hacer con el soporte superior, para desarmarlo
presione el seguro como indica la flecha a la ves que lo hace girar,
tenga cuidado con el resorte, hágalo con cuidado para no
fracturar el soporte. |
|
Por ultimo en esta imagen
se ve el resorte, tómelo como referencia pues es lo que debe
sobresalir del soporte, para el ensamble solo hágalo en sentido
inverso al desarme.
