Prueba
dinamica del C.I. de
control de motor
Algunas
veces cuando se duda del C.I. de control de giro del
motor principal se puede hacer la siguiente prueba dinámica,
esta con el
mecanismo desmontado.
Esta prueba
a la ves sirve para verificar los movimientos
correctos del mecanismo, excepto del elevador de selección de
discos, si desea verificar esto tendria que accionar manualmente el
solenoide que activa el elevador, o bien coectarlo a B+ 7.5v a traves
de un interruptor del tipo normalmente abierto

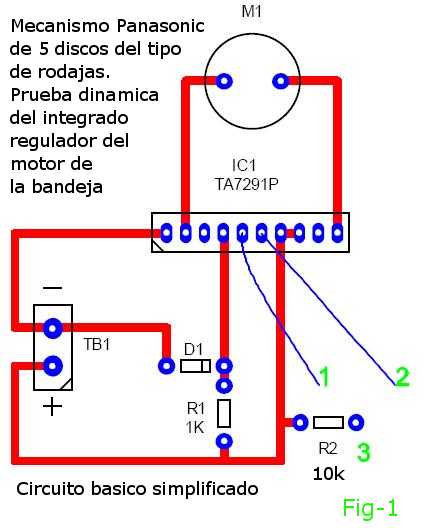

Observe
el diagrama en la siguiente figura, es el circuito básico
del integrado regulador de motor TA7291P
 |
La
tensión de alimentación que debe de aplicar en TB1 es de
7.5VDC., D1 es el diodo zener de la tensión de referencia,
normalmente su valor
zener es de 4.7v., este puede ser sustituido por uno de 5.6 o hasta 6.2
cuando
el mecanismo ya esta muy gastado y le cuesta trabajo moverse, R1 es la
resistencia
limitadora.
Como
puede observar en el diagrama los terminales de entrada
de control del integrado son los terminales 5 y 6 en el diagrama puede
ver que
tienen conectados alambres y sus extremos numerados como 1 y 2 y se ve
R2
desconectada de un extremo cuyo valor es de 10K y su terminal sin
conexión marcada
como 3.
La
prueba es sencilla y consiste en simular los niveles lógicos
provenientes del microcontrolador, para esto deberá conectar
primero el
terminal 1 con el 3, el mecanismo deberá moverse en un sentido,
desconéctelo y
ahora conecte 2 con 3, el mecanismo deberá moverse en sentido
contrario.
Tenga
cuidado de no mantener por mas tiempo las conexiones
de los puntos marcados 1, 2 y 3 ya que podría dañar
algún engrane de dejarlos
unidos y terminar el movimiento del mecanismo.
Como
puede ver la prueba es sencilla, solo necesita una
fuente regulada a 7.5v a mínimo 500 ma, una resistencia de 10k y
unos trozos de
cable forrado
Espero
te sea de utilidad, cualquier error favor de
notificarlo |
|
