Esta
fuente usa como conmutadores los transistores Q601 y Q602 2SC4834
los cuales substituimos por el transistor dual MX0841, el único
inconveniente es que se deben de cambiar los disipadores de lamina por
uno de aluminio, ya que el MX0841 genera mas calor que sus originales
2SC4834, el otro inconveniente es que según el modelo debemos
escoger diferente tipo de disipador, así por ejemplo al modelo
KV27S10 se le puede montar un disipador de hasta unos 12 cm. de largo

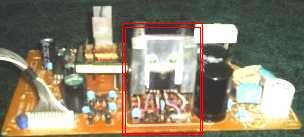

por unos 10 cm. de alto, en cambio en este chasis usamos 2
disipadores de tan solo 5 cm. de ancho por 4 cm. de alto unidos
por 2 tornillos y sujetos al la placa (PCB) por medio de dos laminas
del blindaje que retiramos de un modulo de F.I. esto como soporte para
que queden levantados los disipadores
|
|
|
Normalmente
cuando falla la fuente se dañan los transistores convertidores,
la resistencia 607 de 0.1 ohmios los condensadores C609, C610 de 0.47
mf. C611, C612 de 0.22 mf.
En nuestro caso basto con cambiar el MX0841 y R607, ya que el
daño se debió a una sobrecorriente provocada por la
salida horizontal, esta fuente e mas robusta que la de otros modelos ya
que accidentalmente se provoco un corto en la salida del B+134 y
simplemente solo se daño el MX0841 y la resistencia R607, se
cambiaron y la fuente volvió a funcionar perfecto
Este
tipo de fuente puede ser verificada separada de la placa principal, ya
sea con o sin carga
Esta
prueba debe realizarse con la placa desconectada de la placa principal,
en este modelo viene separada, casi la gran mayoría de fuentes
conmutadas independientemente de la marca pueden ser verificadas
aplicando tan solo unos 15 VCA. en la entrada de línea,
pues bien conectamos la fuente al variac a través de un
transformado de aislamiento y con solo 12 VCA. y sin carga debe
arrancar generando a la salida del B+ sus 134v regulados (si es que se
encuentra en buen estado), aumentando poco a poco la tensión de
entrada hasta los 120 VCA.,la tensión de 134v. de salida debe
permanecer constante, si al aplicar entre 12v y 20v la fuente no
arranca deberá revisar que este bien conectado el MX0841, revise
los condensadores mencionados y los componentes asociados al MX0841, el
VDR601
y los componentes asociados al secundario del T603, verifique la
alimentación a la sección convertidora
Preparamos un
par de lámparas conectadas en paralelo, una de 40w y otra de 60w
conectada a la de 40w través de un sw para facilitar la
conmutación de 40w a 100w Fig.1
Conecte
las lámparas a la salida del B+ 134v con el sw abierto para
aplicar carga de solo 40w conecte la fuente al variac
electrónico (apagado) a través de un transformador
de aislamiento relación de 1 a 1 (recomendado) aplique poco a
poco la tensión de entrada, a los 12v aproximadamente y con la
carga de 40w la fuente debe arrancar generando unos 40v mas o menos, a
los 24v debe alcanzar los 134v regulados, si esto se cumple siga
aumentando la tensión de entrada hasta llegar a los 120v de
línea, la tensión de salida deberá seguir estable
en 134v, si se cumple esta condición pulse el sw de las
lámparas de prueba, para así elevar la carga a 100w, en
esta condición la tensión de salida debe permanecer
estable, púlselo varias veces para asegurarse que no hay
variación en la tensión de salida, la carga máxima
que debemos aplicar es de unos 140w, que en mi experiencia basta con
100w, deje la fuente trabajando con la carga falsa en 100w revisando
frecuentemente la temperatura del MX0841 que deberá mantenerse a
una temperatura de 40ºC. en caso de que no regule correctamente
revise los componentes relacionados al C.I.643 DM58 que es el encargado
de transmitir a la sección primaria las variaciones de
tensión de la sección secundaria.
Para fines
prácticos una carga de 40w consume unos 330 ma. y una carga
de100w consume unos 820 ma. aproximadamente, el consumo promedio de
este tv es de unos 600 ma. a máximo brillo y contraste, volumen
al 70%, así que si la fuente responde y soporta la carga de 100w
podemos estar seguros que esta en buen estado.
La
frecuencia de operación es de 137khs en stand by y de 93khs
encendido aproximadamente y sin señal de antena, medida en
paralelo sobre el condensador C612 sobre el cual el Vpp. es
pequeña sin riesgo para el frecuencimetro, sea cuidadoso al
medir en otras partes ya que se puede encontrar tensiones pico a pico
de mas de 370 V que podrían causar daños graves
según el frecuencimetro usado
Espero esta información te sea de utilidad, y estimado lector si
deseas mejorar o complementar esta información con gusto la
recibiremos, gracias por leer este articulo
|
