Samsung mecanismo de
3
CDs. tipo carrusel
|
|
Este mecanismo
comparte varias similitudes con otros mecanismos, por lo que solo
veremos la puesta a tiempo del engrane principal
En la imagen se pueden apreciar los únicos
4 engranes de que dispone dicho mecanismo en los recuadros amarillos
vemos los engranes que mueven a la charola portadiscos, como puede ver
a estos engranes les falta un diente, la posición en que ve el
engrane negro es la correcta para introducir la bandeja, el engrane
blanco debe quedar a espejo del negro
|

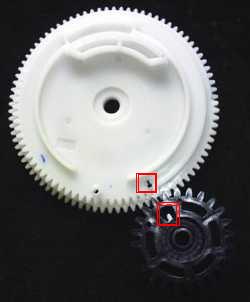

Observe el
engrane principal en el recuadro rojo se puede ver la flecha que sirve
para ponerlo a tiempo con el engrane negro,
Así mismo
observe el engrane negro que en la parte interior resaltado con pintura
blanca la muesca para indicar la posición respecto al engrane
principal
Esta es la puesta
a tiempo correcta para insertar la charola
|
Bien por ultimo observe la posición
que
toman los engranes al introducir la bandeja, observe el eje guía
del engrane principal en el recuadro amarillo, el cual sirve para
accionar la leva de elevación del pick up, en el lado inferior
izquierdo se puede apreciar la parte donde entra el eje guía, la
puesta a tiempo se hace con el mecanismo del pick up abajo, para poder
extraer el soporte del pick up deberá ponerlo a la mitad de su
elevación para poder girar el soporte, ya que en su
posición alta como en la baja no es posible retirarlo
|
En anteriores artículos se a
detallado la
forma de dar servicio a este tipo de mecanismos por lo que ya no se
tratara en este documento, espero sea de utilidad |
|
