Interpretacion de fallas por imagen en monitores
|
|
|

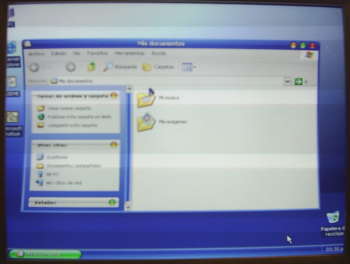

Pincushion o efecto cojín, acompañado de exceso de ancho y no
responde el control de ancho, provocado por condensador abierto, diodo
en corto o abierto en la sección moduladora de la señal de
salida horizontal, normalmente se daña uno de los diodos que van
conectados en serie al colector de S.H. a tierra o el condensador
que se conecta intermedio entre estos diodos y tierra, y por supuesto
no se descarta cualquier otro componente asociado a los circuitos de
pincushion, debe revisar bobinas que no estén quemadas así como los
amplificadores de la señal de parábola vertical
|

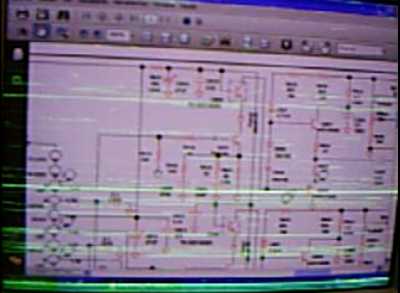

| Interferencia
causada por saltos de corriente en la sección de salida de vídeo, según
el terminal donde se genere el salto la interferencia podría ser azul o
roja, la detección de este tipo de fallas es simple, solo ponga el
monitor en un lugar obscuro y observe la placa, vera como salta la
corriente, la solución es limpiar bien y aplicar un poco de barniz
aislante, o bien un poco de silicona , el mismo método funciona para
localizar otras áreas de interferencia por saltos de corriente o
soldaduras frías

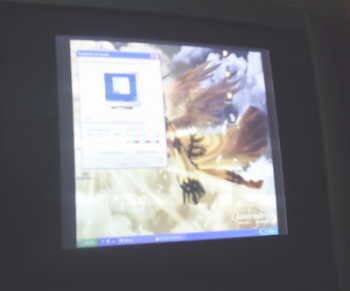

| | Falta
de amplitud horizontal causada por condensadores abiertos y/o
desvalorizados en el colector del transistor de salida horizontal, la
imagen es correcta en simetría horizontal como vertical, funciona todos
los controles, no debe confundir esta falla con problemas en la sección del circuito
de control de ancho, ya que el mismo si funciona.
|
|
