TALLER INTEGRAL

ASPECTOS A CALIFICAR EN LOS PLANOS.

1. PLANO ARQUITECTÓNICO

2. PLANO HIDRO-SANITARIO

3. PLANO DE INSTALACIÓN DE GAS

4. PLANO ESTRUCTURAL

5. PLANO ELÉCTRICO

6. PLANO DE ACABADOS

7. PLANO DE COMPLEMENTARIOS

1. LISTA DE CONCEPTOS

2. LISTA DE MATERIALES

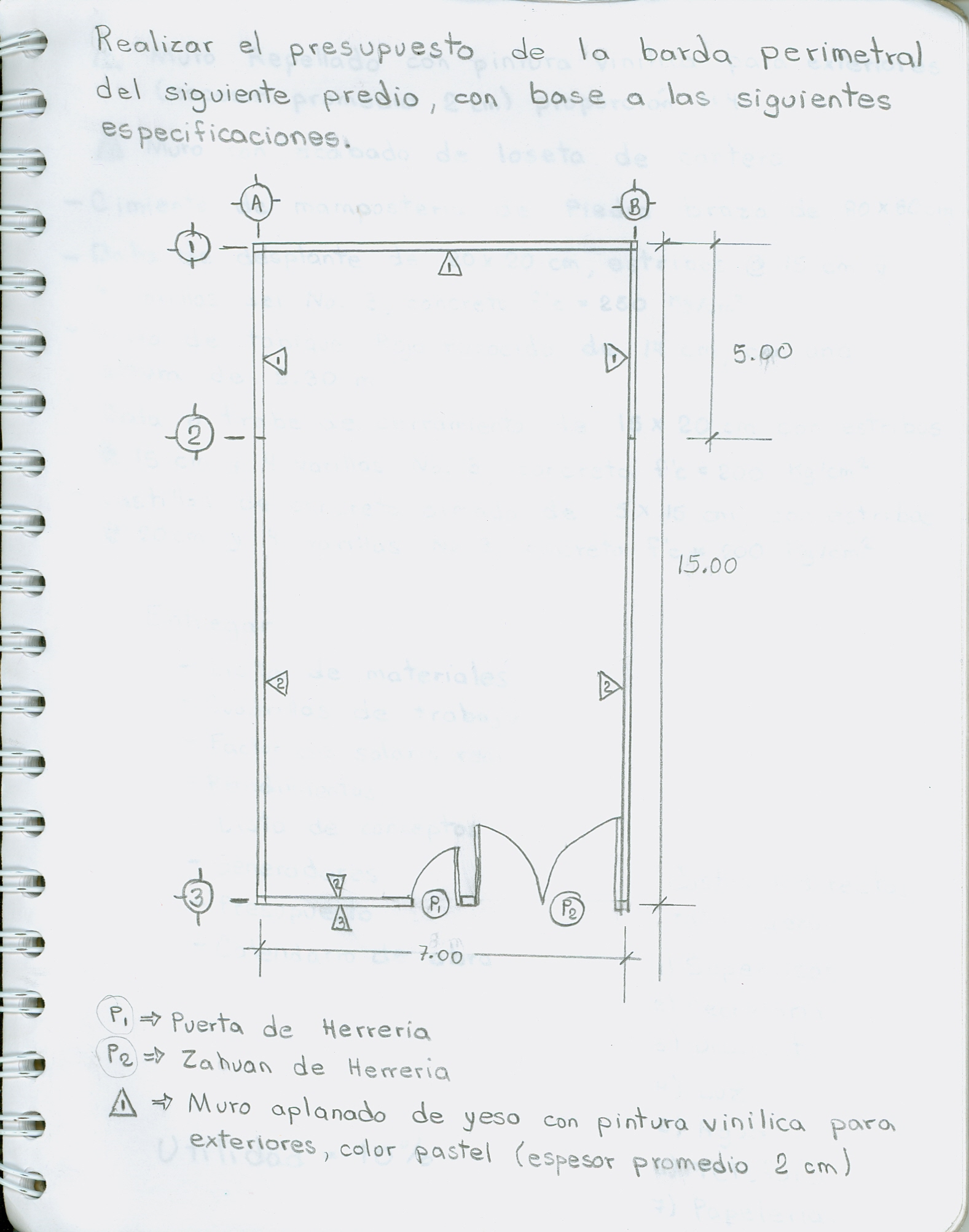

3.-EJERCICIO DE BARDA PERIMETRAL DE UN PREDIO

4.- -EJERCICIO DE BARDA PERIMETRAL DE UN PREDIO (Continuacion)

PLANO ARQUITECTÓNICO

1. PLANTAS ARQUITECTÓNICAS, LAS CUALES DEBEN CONTENER:

     a) Ejes

     b) Cotas

     c) Corte o cortes señalados

     d) Muebles fijos (Muebles de baño y/o Cocina)

     e) Nombre de locales

     f) Nombre de la planta arquitectónica

     g) Nivel de piso terminado

2. CORTES, LOS CUALES DEBEN CONTENER:

     a) Ejes

     b) Cotas verticales (principalmente)

     c) Muebles fijos (Muebles de baño y/o Cocina)

     d) Nombre de locales

     f) Nombre del corte

     g) Nivel de piso terminado

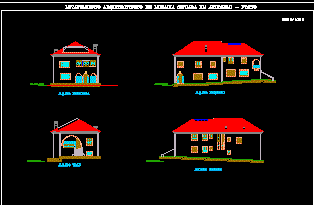

3. FACHADA O FACHADAS, LAS CUALES DEBEN CONTENER:

     a) Cotas verticales (principalmente)

     b) Nombre de la fachada

4. CROQUIS DE LOCALIZACIÓN, EL CUAL DEBE CONTENER:

     a) Nombre de calles

     b) Cotas del predio

     c) Cotas a las esquinas mas próximas

     d) Norte u orientación.

5. NORTE U ORIENTACIÓN DE LAS PLANTAS ARQUITECTÓNICAS

6. ESTUDIO DE ÁREAS

7. CUADRO DE DATOS

8. ESCALAS DE DIBUJO Y UNIDADES DE ACOTACIÓN.

PLANO HIDRO-SANITARIO

1. INSTALACIÓN HIDRÁULICA Y SANITARIA, DIBUJADA EN PLANTAS, LAS CUALES DEBEN CONTENER:

     a) Simbología de agua fría y agua caliente; simbología de albañal y ramales de PVC

     b) Nomenclatura de la instalación hidráulica y de la instalación sanitaria.

     c) Conexión a la red municipal tanto de drenaje como de agua potable; instalación de cisterna y tinaco.

2. ISOMÉTRICO HIDRÁULICO Y SANITARIO

3. SIMBOLOGÍA HIDRÁULICA Y SANITARIA

4. CORTE HIDRÁULICO Y SANITARIO

5. DATOS HIDRÁULICOS

6. ESTUDIO DE AREAS

7. CUADRO DE DATOS

PLANO DE INSTALACIÓN DE GAS

1. INSTALACIÓN DE GAS, DIBUJADA EN PLANTAS, LAS CUALES DEBEN CONTENER:

     a) Simbología

     b) Nomenclatura

2. ISOMÉTRICO

3. SIMBOLOGÍA

4. LISTA DE MATERIALES

5. DATOS DE INSTALACIÓN

6. ESPECIFICACIONES

7. CUADRO DE DATOS

PLANO ESTRUCTURAL

1. PLANTA DE CIMENTACIÓN, LA CUAL DEBE CONTENER:

     a) Ejes

     b) Cotas

     c) Señalamiento de castillos y columnas

2. DETALLES DE CIMENTACIÓN, LOS CUALES DEBEN CONTENER:

     a) Cotas

     b) Especificaciones

3. PLANTA DE ARMADO DE LOSAS, LAS CUALES DEBEN CONTENER:

     a) Ejes y cotas

     b) Señalamiento de trabes, castillos y columnas

4. DETALLE DE TRABES, CASTILLOS Y COLUMNAS

5. ESPECIFICACIONES GENERALES DE CONSTRUCCIÓN

6. MEMORIA DE CALCULO

7. CUADRO DE DATOS

8. ESCALAS DE DIBUJO Y UNIDADES DE ACOTACIÓN.

PLANO ELÉCTRICO

1. INSTALACIÓN ELÉCTRICA, DIBUJADA EN PLANTAS, LAS CUALES DEBEN CONTENER:

     a) Simbología

     b) Nomenclatura

     c) Conexión a la acometida de Luz y Fuerza

2. CUADRO DE CARGAS

3. DIAGRAMA UNIFILAR

4. SIMBOLOGÍA

5. ESPECIFICACIONES ELECTRICAS

6. CUADRO DE DATOS

PLANO DE ACABADOS

1. SIMBOLOGÍA DE ACABADOS, DIBUJADA EN PLANTAS, AZOTEA; CORTES Y FACHADAS, LAS CUALES DEBEN CONTENER:

     a) Nomenclatura

2. LISTA DE ACABADOS Y/O SIMBOLOGÍA

PLANO DE COMPLEMENTARIOS

1. SIMBOLOGÍA Y/O NOMENCLATURA, DIBUJADA EN PLANTAS

2. DETALLES DE VENTANAS, PUERTAS Y MUBLES ESPECIALES (CLOSET), LOS CUALES DEBEN CONTENER:

     a) Cotas

     b) Especificaciones
