| ГИДРОСТАТИКА |
| Величина | Обозн. | Водоизмещение | |
| порожнем | полное | ||
| Длина по КВЛ, м | LWL | 6.29 | 6.30 |
| Ширина по КВЛ, м | BWL | 1.66 | 1.77 |
| Осадка корпусом, м | TC | 0.154 | 0.184 |
| Водоизмещение объемное, м3 | V | 0.57 | 0.79 |
| Водоизмещение весовое, кг | DSPL | 595 | 810 |
| Площадь смоченной поверхности, м2 | WS | 7.15 | 7.98 |
| Площадь КВЛ, м2 | AWP | 6.89 | 7.59 |
| Коэффициенты: - общей полноты - полноты мидель-шпангоута - полноты площади КВЛ - продольной полноты (призматический) |
CB CM CWP CP |
0.356 0.661 0.659 0.539 |
0.387 0.674 0.682 0.573 |
| Координаты ЦВ, м - абсцисса (от НП), м - аппликата (от ОП), м - относительное положение ЦВ по длине, % LWL |
XC ZC LCB |
3.34 0.101 52.9/47.1 |
3.44 0.120 54.6/45.4 |
| Поперечный метацентрический радиус, м | r | 1.85 | 1.71 |
| Продольный метацентрический радиус, м | R | 24.8 | 20.9 |
| Аппликата поперечного метацентра (от ОП), м | Zm | 1.96 | 1.83 |
| Аппликата продольного метацентра (от ОП), м | ZM | 24.92 | 21.01 |
| Аппликата ЦТ (расчетная от ОП), м | ZG | 0.45 | 0.60* |
| Начальный восстанавливающий момент на 1°, кгм | RM | 13.4 | 14.9 |
| Начальная пореречная метацентрическая высота, м | h | 1.52 | 1.23 |
| Начальная продольная метацентрическая высота, м | H | 24.5 | 20.4 |

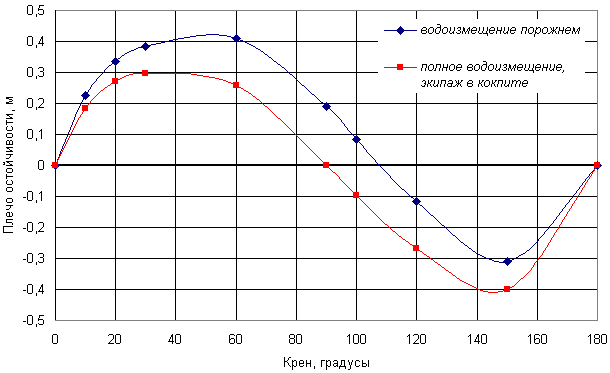

ДИАГРАММЫ СТАТИЧЕСКОЙ ОСТОЙЧИВОСТИ
* Экипаж 3 человека в кокпите
** Расчет выполнен с учетом сопутствующего дифферента и водонепроницаемого объема
рубки, киль в нижнем положении
