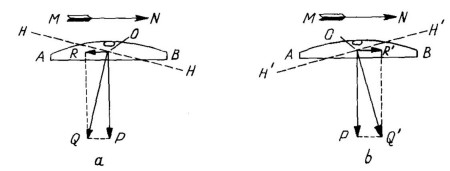

24. Un nivel de burbuja en un vagón. Viajando en un tren, ¿se podría utilizar el nivel de burbuja para determinar la pendiente de la vía? Durante la marcha, la burbuja del utensilio realiza movimiento de vaivén; este criterio no es muy seguro para juzgar acerca de la pendiente de la vía, puesto que ésta no condiciona el movimiento de la burbuja en todos los casos. Al arrancar el tren, mientras el movimiento es acelerado, y al frenar, cuando es decelerado, la burbuja se desplazará a un lado aun cuando la vía sea estrictamente horizontal. Y sólo si el tren avanza uniformemente y sin aceleración, su posición indicará ascenso o descenso de la vía. Para entenderlo mejor, examinemos dos dibujos. Supongamos (ver figura, a) que AB es el nivel de burbuja y P, su peso mientras el tren está parado. Este último arranca y empieza a marchar por un tramo horizontal según indica la flecha MN, o sea, avanza con aceleración. Desviación de la burbuja de un nivel en un vagón en marcha El plano de apoyo sobre el cual está colocado el nivel, tiende hacia adelante, por lo que el utensilio tiende a deslizarse hacia atrás. La fuerza que provoca el retroceso del nivel en sentido horizontal, se representa mediante el vector OR. La resultante Q de las fuerzas P y R lo apretará contra el plano de apoyo, actuando sobre el líquido como su peso. Para el nivel, la línea de aplomo coincide con OQ, por consiguiente, el plano horizontal se desplazará provisionalmente a HH. Es obvio que la burbuja de nivel se moverá hacia el extremo B, elevado un poco respecto del nuevo plano horizontal. Esto ocurre en tramos estrictamente horizontales. Cuando el tren desciende por una pendiente, el nivel puede indicar equivocadamente que la vía es horizontal e incluso ascendente, según sean la magnitud de la pendiente y la aceleración del tren. Cuando éste comienza a frenar, cambia la posición de las fuerzas. Ahora (ver figura, b) el plano de apoyo tiende a rezagarse del utensilio, sobre el cual empieza a actuar la fuerza R' empujándolo hacia adelante; si no existiera rozamiento, esta fuerza lo obligaría a deslizarse hacia la pared delantera del coche. En este caso la resultante Q' de las fuerzas P y R' estará dirigida hacia adelante; el plano horizontal ocupará provisionalmente la posición H'H', y la burbuja se desplazará hacia el extremo A, aunque el tren marche por un tramo horizontal. En definitiva, cuando el movimiento es acelerado, la burbuja abandona la posición central. El nivel indicará «ascenso» mientras el tren marche con aceleración por un tramo horizontal, e indicará «descenso» cuando marche con deceleración por el mismo tramo. Las indicaciones del nivel son normales mientras no haya aceleración (positiva o negativa). Tampoco podemos fiarnos del nivel de burbuja para determinar el grado de inclinación transversal de la vía viajando en un tren: el efecto centrífugo sumado a la fuerza de la gravedad en los tramos curvos podrá motivar indicaciones falsas.
