29. En una plataforma.

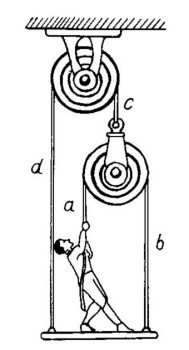

Una persona de 60 kg de peso (600 N) se encuentra sobre una plataforma de 30 kg (300 N), suspendida mediante cuatro cuerdas que pasan por unas poleas como muestra la figura. ¿Con qué fuerza la persona debe tirar del extremo de la cuerda a para sostener la plataforma donde se encuentra?
|
| ¿Qué esfuerzo hay que aplica para sostener la plataforma? |
Se puede determinar la magnitud del esfuerzo buscado razonando de la manera siguiente.
Supongamos que una persona está tirando de la cuerda a con una fuerza de x N. La tensión de la soga a, así como la de b (esta última prolonga a) será, evidentemente, x.
¿Cuál será la tensión de la soga c? Ésta equilibra la acción conjunta de dos fuerzas paralelas, x y x; por lo tanto, vale 2x. La porción d que prolonga c, debe de tener la misma tensión.
La plataforma cuelga de dos cuerdas, b y d. (La cuerda a no está fijada a ella, por lo cual no la sostiene.) La tensión de b vale x N, y la de d, 2x N. La acción conjunta de estas dos fuerzas paralelas que suman 3x N, deberá equilibrar la carga de 600 + 300 = 900 N (el peso del pasajero más el de la plataforma). Por lo tanto, 3x = 900 N, de donde se obtiene
|
|
|
