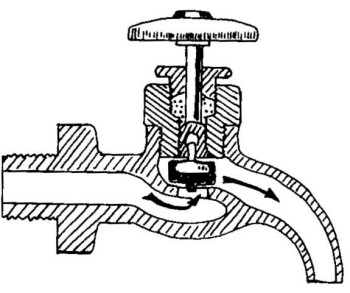

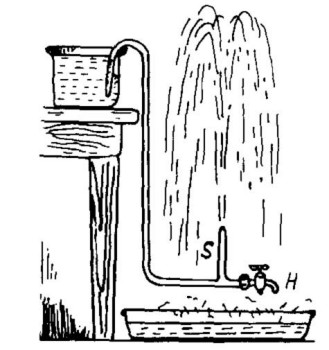

71. El grifo. ¿Por qué los grifos de agua corriente suelen ser giratorios, y no en forma de esclusa? Parecería que los grifos de compuerta instalados en las cañerías de agua serían más manejables que las llaves de rosca que se emplean generalmente. Sin embargo, no se utilizan porque causarían averías de la red de aguas corrientes. A1 cerrar bruscamente el grifo, es decir, al cortar repentinamente la corriente, se provocaría una fuerte sacudida de toda la red de tuberías, el llamado golpe hidráulico, o golpe de ariete, muy peligroso para este tipo de obras. El Prof. A. Deisha, autor de un libro de texto de hidráulica, compara el golpe de ariete con el choque de un tren empujado por la locomotora, contra un tope terminal: «En este caso los topes del primer vagón que chocan con el terminal, se comprimirán por la fuerza de inercia de los vagones siguientes, hasta que todos se detengan. Acto seguido los resortes amortiguadores del delantero tenderán a extenderse empujando los demás vagones hacia atrás. La onda creada por los topes comprimidos recorrerá todo el tren, del primer vagón hasta el último. Si al final del tren está enganchada una locomotora pesada, la onda de presión reflejada por ella recorrerá todo el tren en sentido inverso, hasta el tope terminal. De modo que las oscilaciones, amortiguándose gradualmente a causa de la resistencia, se transmitirán de un extremo a otro del tren, y a la inversa. La primera onda de presión será peligrosa para los muelles de topes de todos los vagones, y no sólo del delantero. Como el agua es elástica, aunque en grado ínfimo, cuando se cierra el grifo instalado en el extremo de una tubería larga, las partículas traseras empiezan a empujar las delanteras (que ya se han detenido), creando de esa manera una presión elevada; ésta, lo mismo que una ola ordinaria, viajará a gran velocidad (un poco menor que la de propagación del sonido en el agua) por toda la tubería de cabo a rabo. A1 alcanzar el otro extremo (el tanque de presión, por ejemplo), la onda se reflejará hacia el grifo; de tal modo se producirá una serie de oscilaciones, esto son, elevaciones de presión que irán amortiguándose paulatinamente debido a la resistencia a la onda. No obstante, la primera de ellas será muy peligrosa no sólo en el extremo donde está instalado el grifo, sino también en el extremo opuesto de la conducción, próximo al tanque, puesto que podrá destruir fácilmente cualquier pieza o junta de menor resistencia. La presión de ariete que se crea en este caso, sobre todo la reflejada, podrá superar de 60 a 100 veces la presión hidrostática normal existente en la tubería.» El golpe será tanto más fuerte y más destructor cuanto más larga sea la tubería; estropea el sistema de abastecimiento de agua, a veces hace reventar tuberías de hierro colado, ensancha las de plomo, arranca codos, etc. Para evitar este efecto perjudicial, hay que estrangular gradualmente la corriente de agua, es decir, cortarla con lentitud utilizando para ello válvulas de rosca. Cuanto más larga es la tubería, tanto más deberá durar el cierre. La fuerza del golpe de ariete es directamente proporcional a la longitud del conducto y al tiempo durante el cual se cierra la llave: cuanto menos dura el cierre, tanto más fuerte será el golpe. Se ha deducido la siguiente fórmula para calcular su intensidad: la presión del golpe equivale (en metros) a la altura de la columna de agua longitud del conducto (en metros) y t, el tiempo durante el cual se cierra la llave (en segundos). Por ejemplo, si una tubería de 1000 m de longitud, por la cual el agua circula con una velocidad de 1 m/s, se cierra en 1 s, la presión creada en ella aumentará por el efecto del golpe de ariete hasta o sea, hasta 15 at. El fenómeno de golpe de ariete se puede observar realizando un experimento mediante el dispositivo mostrado en la figura. Experimento que ilustra el golpe hidráulico. El agua contenida en un recipiente, sale de éste por un tubo de sifón, hecho de vidrio, corriendo verticalmente hacia abajo y luego horizontalmente. En el otro extremo del conducto está instalado un grifo de compuerta H, y a cierta distancia del extremo, un tubo corto S con un orificio pequeño que da hacia arriba. Mientras el grifo permanece cerrado, el agua brota del conducto corto sin superar el nivel de líquido contenido en el recipiente. Mas, si la llave se abre y acto seguido se cierra bruscamente, en un primer instante el agua brotará por encima de la altura del nivel de líquido del recipiente, probando evidentemente que la presión creada en el tubo supera la hidrostática. No se debe creer que en este caso se viola la ley de conservación de la energía: aquí, menor cantidad de agua se eleva a mayor altura merced al descenso de ésta desde cierto nivel, lo mismo que una carga ligera, suspendida en el extremo de una palanca, se eleva a mayor altura que otra, más pesada, colocada en el extremo opuesto. El principio del golpe de ariete se aprovecha en una máquina simple para elevar agua, llamada ariete hidráulico, que sólo consume su energía viva. Esquema de funcionamiento del ariete hidráulico Para ponerla en funcionamiento hay que cerrar la válvula U, debido a lo cual en el conducto F se produce un golpe hidráulico; la presión elevada del líquido abre la válvula Z y el aire, comprimido momentáneamente en W, lo impele hacia arriba. El golpe cesa, la válvula Z se cierra, la U se abre y el agua que vuelve a circular por F, cierra la válvula U y de nuevo provoca un golpe de ariete, y todo se vuelve a repetir.
