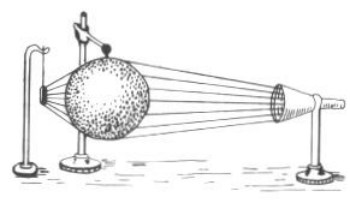

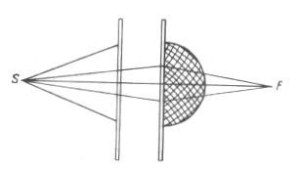

165. La lente acústica. ¿Existirá lente que refracte el sonido? Es muy fácil construir una lente para refractar el sonido. Para ello se podría utilizar una semiesfera de malla de alambre llena de plumón que disminuye la velocidad del sonido. Dicho objeto podrá servir de lente convergente para el sonido. En la figura aparece un diafragma consistente en una hoja de cartulina puesta delante de la lente, que separa los haces sonoros que se enfocan en F por esta última. En el punto S está colocada una fuente de sonido (un silbato), y en F, una llama sensible al sonido. Lente de plumón para refractar el sonido Ofrecemos la descripción de la lente «acústica» ideada por J. Tyndall. «Mi "lente" escribe el inventor- consta de una esfera hueca hecha de una sustancia preparada a base de colodión (ver figura), que contiene un gas más denso que el aire, por ejemplo, dióxido de carbono. La pared de la esfera es tan delgada que cede fácilmente al menor empuje dirigido desde afuera y lo transmite al gas. A un lado de la lente, bastante cerca de ella, cuelgo mi reloj de bolsillo y al otro lado, a una distancia de 1,5 m aproximadamente, un embudo de vidrio, con la parte ancha dando hacia la esfera. Lente de dióxido de carbono para refractar el sonido Aplico el oído al embudo y, moviendo convenientemente la cabeza, muy pronto localizo el lugar donde el tictac se oye muy alto. Éste es el "foco" de la lente. Si aparto el oído del foco, el sonido se debilita; si, en cambio, el oído permanece en el foco mientras se desplaza la esfera, el tictac también se debilita; cuando la esfera vuelve a su lugar, el reloj sigue sonando como antes. Por lo tanto, la lente permite oír claramente el tictac del reloj que no se oye "a simple oído", por decirlo así.»
