GENERADOR DE FUNCIONES (GENÉRICOS)

-

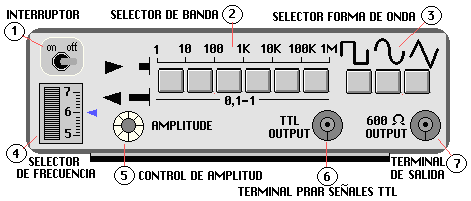

Interruptor.
-
Selector de banda: actuando sobre él
establecemos el margen de frecuencias en el que nos vamos a mover.
-
Selector de la forma de onda: Determinamos
si la onda va a ser cuadrada, senoidal o triangular.
-
Selector de frecuencias: Actuando sobre
este selector ajustamos la frecuencia que estará dentro del margen
elegido (selector de banda). Esta frecuencia será aquella que indique
el selector de frecuencias multiplicada por el límite inferior de
la banda elegida en el selector de banda.
-
Control de la amplitud: Aumentamos o disminuimos
la amplitud de la onda. Para controlarla podemos conectar la salida a un
osciloscopio, y una vez visualizada, actuamos sobre este control.
-
Terminal para señales TTL: Obtenemos
de esta salida una señal de impulsos TTL para su aplicación
a estos circuitos.
-
Terminal de salida.
Para la obtención de una señal
seguiremos los siguientes pasos: seleccionamos la forma de onda (3) y la
banda de frecuencias (2), ajustamos la frecuencia (4) y por último
la amplitud.
Es muy importante no suministrar tensión
alguna a los terminales de salida ya que podriamos dañar al instrumento.

-

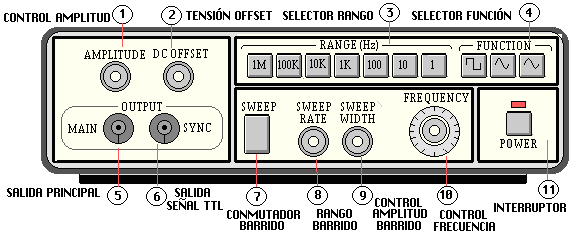

Control de la amplitud: Determinamos la
amplitud de la señal de salida.
-
Tensión de Offset: Superponemos
un determinado nivel de tensión continua a la señal de salida
previamente ajustada.
-
Selector del rango de frecuencias: Determinamos
el margen de frecuencias en el que nos vamos a mover con el control de
fercuencias.
-
Selector de función: Determinamos
la forma de la señal de salida.
-
Salida principal: Aquí disponemos
de la señal previamente seleccionada y ajustada a nuestros requerimientos.
-
Señal de salida TTL: Dependiendo
del tipo de generador podemos disponer de una señal cuadrada de
una amplitud fija predeterminada y de una frecuencia variable a través
de los controles.
-
Conmutador de barrido: Disponemos de un
barrido interno que habilita los controles rango de barrido (8) y amplitud
de barrido(9).
-
Rango de barrido: Ajusta el rango de la
señal interna de barrido y la repetición del mismo.
-
Control de la amplitud de barrido: Ajusta
la amplitud de la señal de barrido interna.
-
Control de frecuencia: Ajusta la frecuencia
de salida dentro del rango seleccionado en (3).
-
Interruptor.
