OSCILOSCOPIOS GENÉRICOS

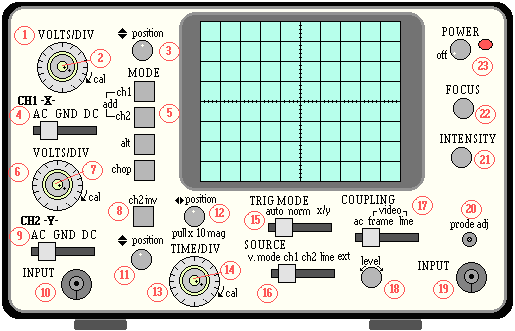

Los osciloscopios son instrumentos más complejos que los polímetros, generadores, etc..Presentamos a continuación lo que podría ser un osciloscopio genérico, con sus controles más característicos, de forma que nos permita familiarizarnos con estos.


1. Atenuador vertical (CH1): Seleccionamos los voltios en cada división (rejilla), para el primer canal.
2. Ajuste fino sensibilidad vertical (CH1): Precisamos el ajuste del atenuador verical.
3. Desplazamiento vertical de canal 1: Desplazamos la señal verticalmente.
4. Selector AC-GND-DC de canal 1: En el canal 1 seleccionamos la señal a visualizar (alterna o continua), o con la posición GND situamos la masa en el nivel de referencia que queramos.
5. Modos de funcionamiento: Con este conmutador seleccionamos la señal a visualizar. Si pulsamos CH1 aparecerá la señal del canal 1, si pulsamos CH2 aparecerá la señal del canal 2, pulsando CH1 y CH2 simultáneamente aparece la suma de las dos señales. Pulsando ALT en la pantalla obtenemos las dos señales, si pulsamos CHOP el barrido se produce más lentamente.
6. Atenuador vertical (CH2): Seleccionamos los voltios en cada división (rejilla), para el segundo canal.
7. Ajuste fino sensibilidad vertical (CH2): Precisamos el ajuste del atenuador verical.
8. Inversor de la señal de canal 2: Con este interruptor invertimos la señal del canal 2. Si pulsamos este, y en los modos de funcionamiento CH1 y CH2 simultaneamente, en la pantalla obtenemos la diferencia de las dos señales.
9. Selector AC-GND-DC de canal 2: En el canal 2 seleccionamos la señal a visualizar (alterna o continua), o con la posición GND situamos la masa en el nivel de referencia que queramos.
10. Entrada vertical (CH1): Entrada para la sonda (canal 1).
11. Desplazamiento vertical de canal 2: Desplazamos la señal verticalmente.
12. Desplazamiento horizontal: Con este mando variamos la posición horizontal del trazo. Con la opción PULL x 10 MAG (sacando el conmutador) dividimos la escala del tiempo por 10.
13. Tiempo de barrido: Seleccionamos el tiempo de cada división de la rejilla.
14. Ajuste fino de la base de tiempos: Precisamos el ajuste de la base de tiempos.
15. Modos de disparo: Con este conmutador seleccionamos el modo de disparo:  AUTOMÁTICO (posición Auto): los impulsos de barrido se generan internamente.  NORMAL (posición Norm): no aparece nada en la pantalla si no hay señal en la entrada.  X/Y (posición x/y): el canal 1 produce la deflexión vertical (eje Y), y el canal 2 la deflexión horizontal (eje X). En esta posición es indiferente el modo de funcionamiento.
16. Selector de la fuente de barrido: Seleccionamos la fuente de disparo, que puede ser una propia, la misma señal del canal 1, la señal del canal 2, una señal exterior de la red o una señal exterior.
17. Conmutador de acoplamiento para el sincronismo: Las posiciones de este conmutador:  - AC: la componente continua es bloqueada de la señal que va a dar la fuente de disparo.  - VIDEO FRAME: la componente vertical es una señal de video que se utiliza como fuente de disparo.  - VIDEO LINE: la componente horizontal es una señal de video que se utiliza como fuente de disparo. Esta señal puede también no ser de video.
18. Nivel (comienzo del trazo): Mediante este mando podemos elegir el punto de la onda en el que comienza el trazo.
19. Entrada vertical (CH2): Entrada para la sonda (canal 2).
20. Ajuste de la sonda: Para la comprobación de las sondas, conectaremos sus puntas de prueba a este terminal y en pantalla obtendremos una señal de prueba.
21. Brillo (intensidad): Nos ilumuna más o menos el trazo de la señal.
22. Foco: Ajustamos el trazo
23. Interruptor.

En la actualidad se están imponiendo los osciloscopios digitales debido a las ventajas que presenta frente a los analógicos. En estos tendremos más opcoines a la hora de analizar una señal, que normalmente aparecerán mediante menús en pantalla.

Lo importante es que en todos los osciloscopios nos encontraremos con una serie de bloques que nos permiten su manejo:

Tubo de rayos catódicos (T.R.C.) o pantalla: Aquí están situados los controles sobre la imagen en la pantalla (foco, intensidad, etc).

Etapa vertical: Mediante los controles situados en este bloque seleccionamos las señales a visualizar,y parámetros relativos a la amplitud de la mismas, así como el modo en que se visualizarán (atenuador/amplificador de entrada, ajuste fino de sensibilidad de escala, conmutador para seleccionar la señal a visualizar, etc.).
Etapa horizontal o circuito de barrido: Nos encontramos aquí con los controles de las señales en función del tiempo (atenuador/amplificador de barrido, factor de conversión de escala, etc.).
Circuito de disparo: Se distinguen los controles relativos al modo en que se produce el disparo (independientemente de la fuente), así como el tipo de acoplamiento (adaptación de la señal a visualizar) de la señal de disparo (selector de fuente de barrido, level, etc.).
Conectores de entrada: Aquí nos encontramos con las entradas para las señales y señales de disparo.
