Electronic Guardian
Type : ST-111
(1 Sensor)


Controller
Unit
イメージ

感知後照明自動点灯
(50wが3灯)

但し蛍光灯等を使用した場合負荷の合計が150Wまで設置可能です。

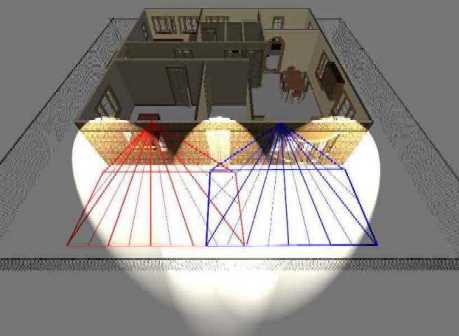

イメージ図

感知エリア

(Type:ST-112) 2 Sensor
の場合
製品仕様

型番: ST-111 (1センサ 感知エリア 7mx5m[取り付け高さ2.5mより])
据付場所: 屋内
接続可能センサ数: 2 (型式ST-112の場合は2センサ)
供給電源: 220 V AC / 50 Hz
ブザー: 内臓 (大音量増設ブザーあり(オプション))
出力1 : 照明用として Max 150 W 220V AC
出力2 : Max 150 Watt With 220V AC
出力3 : 増設ブザーユニット用 Max. 50 W 220V AC
接点1 : Dry Contact Max 0.25 A / 220V AC or Max 1 A / 30 V DC.
据付条件: 気温 20℃ から60℃. 湿度80%以下
Security Alarm System

用  途

車庫/玄関ドアの前/庭/裏庭/事務所/資材倉庫/店舗(内部および入り口)/建設現場/通用門/ビルの入り口/その他の立ち入り禁止場所もしくは侵入してほしくない場所


機  能

人体の移動を検知してコントローラーにてフザー/照明の自動点灯を行います
また電源ON状態でフザー(内臓)はON/OFFを選択できますので通常まだ人の出入りがある場合照明の自動点灯機能のみを選択しておくと人の侵入があった場合のみ照明が自動点灯し電気代の低減にも寄与します。
また、自動点灯した照明は一定時間後(約1分)に自動消灯します。
フザーをアクティブにした状態では感知と同じに照明自動点灯/ブザー自動アクティブで照明もブサーも一定時間(約1分)後に自動停止します。
但し感知入力が自動停止までに発生した場合は照明もブザーもアクティブ状態を保ちます。最後の感知入力があって一定時間(約1分)後システムは待機状態(照明OFF/ブザーOFF)に戻り次の感知入力を待ちます。
