Conectores de Fibra Optica

Para la terminación de una fibra óptica es necesario utilizar conectores o empalmar Pigtails (cables armados con conector) por medio de fusión. Para el caso de conectorización se encuentran distintos tipos de conectores dependiendo el uso y l normativa mundial usada y sus Características.-

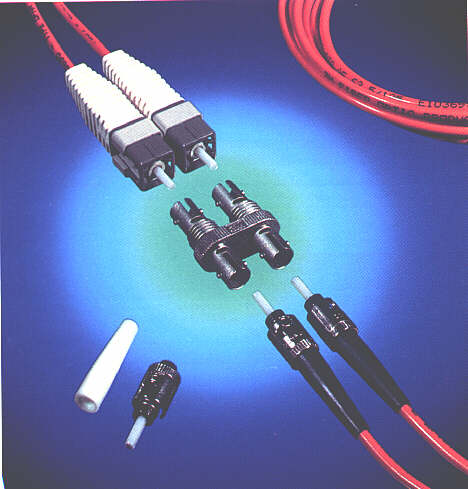

ST conector de Fibra para Monomodo o Multimodo con uso habitual en Redes de Datos y equipos de Networking locales en forma Multimodo .-

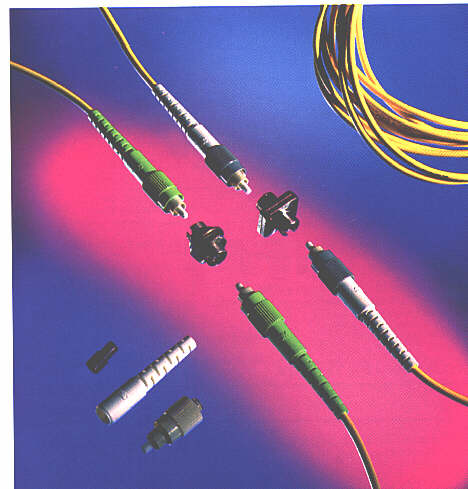

FC conector de Fibra Optica para Monomodo o Multimodo con uso habitual en telefonía y CATV en formato Monomodo y Monomodo Angular.-

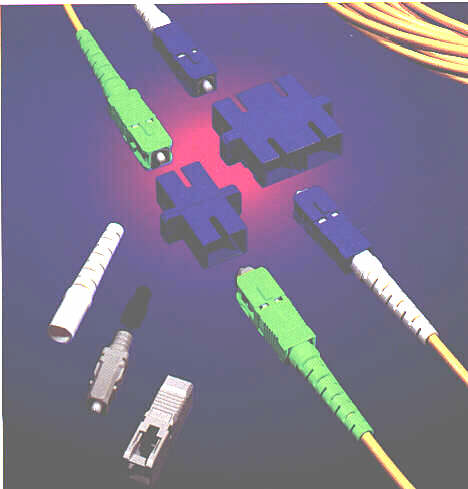

SC conector de Fibra óptica para Monomodo y Multimodo con uso habitual en telefonía en formato monomodo.-

Se encuentran otros tipos de conectores que no se utilizan como los anteriores como ser el EUROPA 2000, Biconico, etc.-

Para que puedan observar algunos de los mismos y sus características se presentan a continuación donde MM= Multimodo y SM=Monomodo:

Conector	Modo	Pegamento	Atenuación Típica a 1300nM	Reflexión Armado	Material
SC	MM	Hot Melt	<0,2 dB	< -25dB	Zirconia
SC	SM	Epoxy	< 0,3 dB	< -45 dB	Zirconia
FC/PC	MM	Hot Melt	< 0,2 db	< -25 dB	Zirconia
FC/PC	SM	Epoxi	< 0,3 db	< -45 dB	Zirconia
ST	MM	Hot Melt	< 0,2 Db	< -30 dB	Zirconia
ST	SM	Epoxi	< 0,2 dB	< -45 dB	Zirconia
ST Push Pull	MM	Hot Melt	< 0,2 dB	< -25 dB	Zirconia
ST Push Pull	SM	Epoxi	< 0,3 dB	< -45 dB	Zirconia

Cables armados de fábrica Patch Cords y Pigtails :

En la figura se muestran los diferentes conectores tanto de epoxi y otros pegamentos como así también Cables Prearmados: pigtails, patch cords y Fanaouts (Terminaciones de fibra plana a conectores normalizados).-

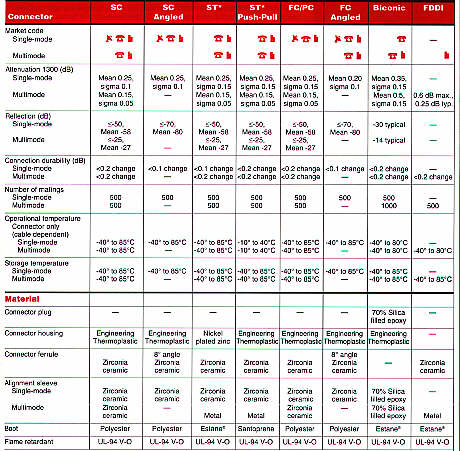

Estos conectores poseen características técnicas mundiales en donde ciertos parámetros son los máximos tolerables para la mejor perfomance.
