III.
ADRESLEME, ALT AĞLARA AYIRMA VE ADRES ÇÖZME
3.1
IP ADRESİ TANIMLAMA
Bir ağ üzerinde IP adresi tanımlamanın iki yolu vardır. Bu adres
ya kullanıcı tarafından elle girilir yada ağ üzerindeki bir ana
makinenin adres havuzundan alınarak dağıtılır. Elle adres girmek hem çok
hataya neden olabilir hem de çok fazla bilgisayardan oluşan bir ağa IP
numarası yanında subnet mask ve default gateway gibi değerlerinde
girilmesi gerekmektedir. Bu işlemde çok fazla zaman alır onun için
genellikle bir adres havuzundan IP adresi alınması tercih edilir.
Bu adresleri otomatik olarak dağıtmanın yolu Dinamik Bilgisayar
Konfigürasyonu Protokolü (Dynamic
Host Configuration Protocol, DHCP)’dir. Bu protokolde ağ üzerindeki ana
makine DHCP sunucu (Server) olarak tanımlanır ve bu makine üzerinden IP
dağıtma işlemi gerçekleştirilir.
IP
adresi tanımlanmış olan bir bilgisayar ağ üzerinde diğer
bilgisayarlarla iletişimi artık çok rahat gerçekleştirebilir. Ama bir ağ
üzerinde iletişim gerçekleşecekse bu işlem için iletişime geçeceğimiz
bilgisayarın ismini kullanmak çok daha mantıklıdır. Çünkü bir IP
numarasını akılda tutmak pek akıllıca bir iş değildir. Bunun için ağ
ortamlarında genellikle isme dayalı iletişim söz konusudur. Ancak bizim
kullandığımız isim önce IP numarasına daha sonra MAC adresine çevrilerek
istediğimize ulaşıyoruz. Zaten bir ağda iletişim MAC adresi ile gerçekleşmektedir.
IP adresini MAC adresine çeviren ARP(Address Resulation Protocol) idi.
Fakat önce bilgisayar ismi IP adresine çevrilecek daha sonra IP adresi MAC
adresine çevrilmelidir. Bilgisayar ağlarında bilgisayar ismini IP
adresine çevrilmesini sağlayan servislere DNS (Domain Name System) ve WINS
(Windows Internet Naming Service) servisleri denir. Burada karşımıza iki
yeni kavram çıkmaktadır. Bilgisayar dünyasında bir bilgisayarın iki
ismi mevcuttur. Bunlardan birincisi NetBIOS ismi olan 15 karakterlik bir
isim diğeri ise Unix/Internet ortamında
kullanılan host ismidir. NetBIOS ismi “Cengiz“ olan bir makinenin
internet üzerinde “cengiz.deneme.com.tr” olarak host isminin tanımlanması
mümkündür. Host ismindeki ilk parametre bir Internet domainindeki
bilgisayarın ismini “deneme.com.tr” olarak tanımlanan kısım ise o
bilgisayarın bulunduğu bilgisayar domain’ini tanımlar. Bir bilgisayarın
domain + bilgisayar isminden oluşan ismine Tümüyle Tanımlanmış İsim
(Fully Qualified Name. FQN) denir.(2)
NetBIOS isimlerini IP adresine çevirmek için Windows Internet
Adlandırma Servisi (Windows Internet Naming Service,WINS)’ni kullanılır.
Host isimlerini IP’ ye çevirme konusunda ise Domain İsim Sistemi (Domain
Name System,DNS)’ni kullanılır.
TCP/IP protokolü beraberinde bir çok yeni kavram getirmiş ve bu
kavramlar çok farklı kaynaklarda değişik şekilde açıklanmıştır.
TCP/IP protokolü ile kurulan bir ağda bulunan bir bilgisayarı ifade etmek
için üç parametre kullanılır.
a-) Bilgisayarın İsmi(Host Name)
b-) IP Adresi(IP Address)
c-) MAC Adresi (Media Access Control Address)
Bilgisayarın ismi her işletim sisteminde klasik olarak kullanılan
ve kullanıcının isteğine bağlı olarak değişebilen herhangi bir isim
olabilir. IP adresi, ağ üzerinde bulunan makinenin adresini ifade eder. Bu
adres ile bir makine diğerlerine ulaşma imkanı bulur. Ağ üzerinde
bulunan herhangi bir bilgisayarı ifade etmek için 32 bitlik bir IP adresi
kullanılır. TCP/IP protokolü kullanılan bir ağda her bilgisayarın
mutlaka bir IP adresi olmak zorundadır.
32 bitlik bir IP adresi 8 bitlik dört oktet halinde ifade edilir.
Bunun nedeni ise okumayı kolaylaştırmak içindir. Adresleme için toplam
32 bitimiz varsa 232 = 4 milyar 294 milyon 967 bin 196 tane
bilgisayar adreslenebilir. Ancak bu gerçekte böyle değildir. 32 bitlik
bir adres diyelim ki 11000010.00011011.00001100.00001100 şeklinde ifade
edilmiş olsun bu adresin okunması için ikilik sistemde bir okuma
gerekmektedir, ancak bu şekilde de okuma oldukça zor olduğunda yazdığımız
adres onluk sisteme çevrilerek 194.27.12.12 şekline dönüşür ve bu tür
bir ifadeye noktalı yazım(dotted decimal notation) denir.(2) Nokta ile ayrılan
kısımların her biri 0 ile 255 arsında bulunan birer tamsayı olmak
zorundadır.
MAC
adresi ise bilgisayarın ağ kartının içinde fabrikasyon olarak yerleştirilmiş
bir adrestir. Mesela 0031FFD-8A755 örneği hexadecimal bir MAC adresini
ifade etmektedir. Bazı kaynaklar MAC adresini donanım adresi (hardware
address) yada fiziksel adres (physical address) olarak ifade etmişlerdir.
Internet ağı üzerinde bilgisayarların birbirleri ile iletişimi
aslında MAC adresi ile gerçekleşmektedir. Çünkü IP adresi sadece TCP/IP
protokolüne has bir özelliktir. Diğer protokollerde bu özellik yoktur
onlarda MAC adresi ile iletişimi gerçekleştirmektedirler. TCP/IP protokolünde
dahi MAC adresleri ile iletişim söz konusudur. Her protokol kendine özgü
bir adresleme şekli kullanır ancak en sonunda bu adreslerin çevrildiği
adres MAC adresidir. İşte TCP/IP protokolü kullanılan bir ağ ortamında
iki bilgisayarın birbiri ile haberleşmesi için mutlaka MAC adresine dönüştürülmesi
gerekir. Bir bilgisayar diğerinin IP adresini biliyor ancak MAC adresini
bilmiyorsa Adres Çözümleme Protokolü (Address Resulation Protocol) adı
verilen bir protokol ile IP adresi MAC adresine çevrilir. TCP/IP protokolü
altındaki bir protokolde ARP’dir.
Diyelim ki ağ üzerinde iki bilgisayar iletişim kurmak istiyor
bunun için ağdaki bilgisayar iletişime geçeceği IP adresini biliyorsa
“Bu IP adresine sahip olan bilgisayarın MAC adresini söylesin” diye
bir mesaj yayınlar. Zaten TCP/IP ’nin yapısı broadcast’a dayanır.
Karşı taraftaki bilgisayar mesajı alır ve kendine uygun ise cevabını gönderir
ve böylece iletişim ortamı kurulmuş olur. Burada ağ üzerinde MAC
adresi sorgulaması ARP(Address Resulation Protocol) protokolü ile gerçekleştirilir.
3.1.1
IP Adres Sınıflandırmaları
IP adres uzayı farklı büyüklükteki ağ gereksinimlerini karşılamak
ve yönlendirici konfigürasyonunu kolaylaştırmak amacıyla büyüklü küçüklü
parçalara ayrılmıştır. Bir LAN kurulacağı zaman ihtiyacı optimum düzeyde
karşılayacak sayıda IP adresi içeren bir adres aralığı kullanılır.
IP adresi gruplamasından biri sınıflamalı IP adresleme diğeri ise sınıflamasız
IP adreslemedir. IP adreslerinin gruplanması hem IP adreslerin kullanılmasını
düzenler hem de router’lara yerleştirilecek yönlendirme bilgilerini
azaltır.
3.1.1.1 Sınıflamalı IP Adresleme
Bu yöntemde adresler iki parçaya ayrılır; parçanın soldaki kısmı
ağ adresi, sağdaki kısım ise sistem adresi olarak adlandırılır. Ağ
adresleri yönlendiriciler için daha anlamlıdır. Tüm yönlendirme işlemleri
ağ adreslerine bakılarak yapılır. Şekil-11’de sınıflanmış bir ağın
ayrılmış hali görülmektedir.
Sınıflamalı adreslemede 32 bitlik adresin kaçar bitinin ağ ve
sisteme ait olduğunu belirlemek için ağ maskesi kullanılır. Ağ maskesi
IP adresiyle mantıksal VE işlemine tabii tutulur ve sonuç ağ adresini
verir. Mesela 167.34.1.1 IP adresine ve 255.255.0.0 ağ maskesine sahip bir
bilgisayarın VE işleminden sonra ağ adresi 167.34.0.0 ve sistem adresi
1.1 olur.
Sınıflamalı

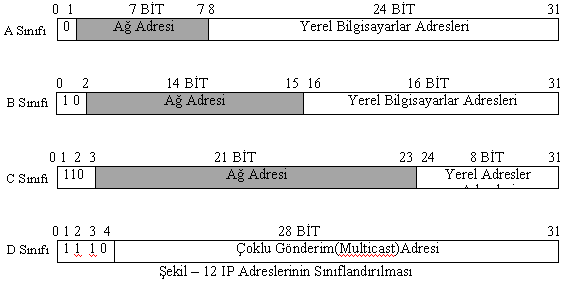

adreslemede IP adresleri A,B,C,D ve E şeklinde ayrılır.
Noktalı gösterimde yukarıdaki şekliden de anlaşılacağı üzere
her sınıf için tanımlanabilecek maksimum sayıda bilgisayar adedi vardır.
Bu bilgisayarlar Internet ortamında “host” diye adlandırılır. Her
bir sınıf için tanımlanabilecek host sayısı şekilsel olarak aşağıda
belirtilmiştir.
h:”host”
Ağ üzerinde tanımlanacak olan bilgisayarlar.
A
Sınıfı: 001.hhh.hhh.hhh ‘dan 126.hhh.hhh.hhh
‘a kadar
B
Sınıfı: 128.001.hhh.hhh ‘dan 191.254.hhh.hhh
‘a kadar
C
Sınıfı: 192.000.001.hhh ‘dan 223.255.254.hhh
‘a kadar
D
Sınıfı: 224.000.000.000 ‘dan 239.255.255.255 ‘a kadar
3.1.1.1.1
A Sınıfı Adresler
A sınıfı adreslerde ağ adresi ilk oktet ile belirlenir. Geri
kalan diğer oktetler ise o ağdaki bir bilgisayarı gösterir. IBM firması
A sınıfı bir adres kullanmaktadır. İlk oktet 0 ile 126 arasında ise o
adres bir A sınıfı adrestir. A sınıfı adres her biri 16 777 214 tane
bilgisayar içeren 126 tane alt ağa izin verir. 16 777 214 sayısı (224
– 2)’den hesaplanır. Burada iki sayısının çıkarılması A sınıfı
adreslemede iki adresin özel amaçlı olarak kullanılmasıdır. 126 sayısı
ise (27-2)’ den hesaplanır. Burada da iki çıkarılmıştır
çünkü, 0.0.0.0 ve 127.0.0.0 adresleri özel amaçlı kullanılmaktadır.
0.0.0.0 adresi varsayılan yönlendirme ve 127.0.0.0 adresi ise yerel çevrim
için kullanılır.
3.1.1.1.2
B Sınıfı Adresler
B sınıfı ağlar 14 bit, ağ içindeki bilgisayarlar ise 16 bit ile
ifade edilir. İlk iki biti 1 0 şeklindedir. B sınıfı her biri 65 534
bilgisayar içeren 16 384 tane alt ağa izin verir. Bu tür adres alanı büyük
ve orta büyüklükte ağlar için kullanılır. Birçok büyük üniversite
ve ISS’ ler bu tür adres alanına sahiptirler.

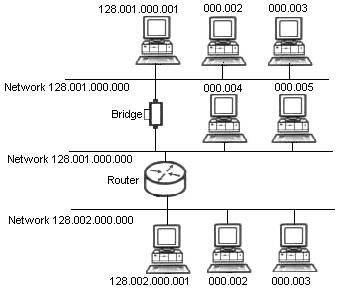

Aşağıdaki şekilde 128.001.000.000 ve 128.002.000.000 IP
adreslerine sahip olan B Sınıfı iki ayrı ağ router ile birbirinden ayrılmış
ve bu ağlardan 128.001.000.000 IP adresine sahip olan ağ kendi içinde
mantıksal iki ayrı alt ağa köprü (bridge) yardımı ile ayrılarak ağ
konfigürasyonu sağlanmıştır.
Şekil-13 B Sınıfı Adresleri Kullanarak Örnek Ağ Uygulaması
3.1.1.1.3
C Sınıfı Adresler
C sınıfı adres alanı içinde ağlar 21 bit, ağ içindeki
bilgisayarlar 8 bit ile temsil edilir. Kamu kuruluşlarına C Sınıfı
adresler verilmektedir.
3.1.1.1.4
D Sınıfı Adresler
D sınıfı adresler özel amaçlı adresler olup bir datagram’ın
birçok sisteme dağıtılması için kullanılır.
3.1.1.1.5
E Sınıfı Adresler
E sınıfı adresler’ in özelliği gizli tutulmuştur.
3.1.1.2
Sınıflamasız IP Adresleme
Sınıflamasız adreslemede IP adres uzayı için herhangi bir sınıflama
yapılmamıştır. Farklı büyüklükte ağların IP adres gereksinimi için
yine adres grupları oluşturulur. Ancak bunlar A, B, C gibi sınıflama yapılmaksızın
gerçekleştirilir. Sınıflamasız adresleme yapısında IP adreslerin
sonuna bir takı eklenir. Bu bir tamsayı olup adresin soldan sağa kaç
bitinin ağı adreslediğini gösterir.
Örneğin;
194.220.12.32/24
Bu adres grubu C sınıfı bir adres olduğundan soldan ilk 24 biti ağı
adreslemede kullanılır.
99.7.13.15/8
Bu adres grubu A sınıfı bir adres olduğundan soldan ilk 8 biti ağı
adreslemede kullanılır.
Sınıflamasız
IP adresleme daha sonra ortaya atılmış olup, ana amacı var olan IP
adresleri dağıtım sarfiyatını azaltmak ve daha optimum kullanmayı sağlamaktır.
3.2
ALT AĞ KAVRAMI
Kurumumuza aldığımız bir IP adresini sistemlere dağıtırken ağ
daha küçük birimlere parçalanarak alt ağlar(subnets) oluşturulur. Alt
ağlara ayırma işlemi, hem birbiri ile ilgili olan birimlerin kendi aralarındaki
haberleşmeleri sırasında hızdan kazanç sağlayacak hem de diğer ağ
dilimleri ile iletişime geçileceği sırada yönlendirme işleminin daha
çabuk bir şekilde gerçekleşmesini sağlayacaktır. Örneğin bir üniversiteye
B sınıfı bir IP adresi alındığında, bu adreslerin fakültelere dağıtılmasında
alt ağlara ayrılması hiyerarşi olarak ağ yapısını güçlendirecektir.
Bu hiyerarşik adresleme yapısı; birbiri ile ilgili olan fakülte
yada bölümler IP adresindeki host(bilgisayar) adresi kısmına bakarak
hangi bilgisayarın hangi bölüme ait olduğu konusunda kolayca fikir
sahibi olabileceklerdir.
3.2.1
Alt Ağlara Ayırma

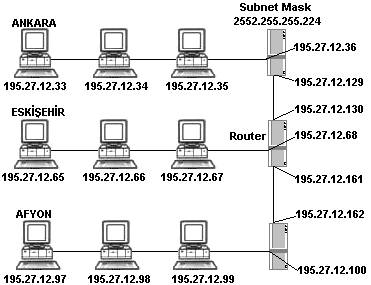

Alt ağlara ayırma işlemi verilen bir adres aralığını
bölümlemek demektir. Internet’e ulaşmak için yetkili bir kurumdan
internet adresi alırız ve bu adres diyelim ki, 195.27.12.0 gibi bir adres
olsun buradan anlaşılacağı üzere bu adres C sınıfı bir adrestir. C sınıfı
bir adres için 255.255.255.0 gibi bir subnet maskemiz vardır. Bu durumda
internet bağlayacağımız yere 28-2 ‘den 254 adet bilgisayar
adresi verebiliriz. Ancak bizim bağlayacağımız bilgisayar sayısı
diyelim ki, 50 adet olsun bu durumda yaklaşık olarak 200 adet IP adresi boşa
gitmiş olur bu işlemi engellemek için subnetting (alt ağlar’a ayırma)
işlemi kullanılır. Buradaki diğer bir problemde, kurumumuz bilgisayarları
farklı ortamlarda bulunuyor olabilirler. Mesela Ankara, Eskişehir ve
Antalya gibi üç ayrı ilde bulunuyorlar olabilir. Bu durumda kurumumuzda
üç ayrı ağ segmenti bulunacak ve bunlar yönlendiriciler (router) aracılığı
ile birbirlerine bağlanacaklardır. Bu tür bir ağ sistemini router’lar
ile konfigüre edebiliriz. Bizim burada alt ağlara ayırma işlemini
adresimiz C sınıfı bir adres olduğundan IP numaramızın son oktetinde
gerçekleştireceğiz. Yönlendiriciler ile birbirine bağlanan ağların
her biri ve yönlendiriciler arasında kalan her alan için bir ağ adresi
tanımlamam gerekiyor yani toplam 5 adet. Bu nedenle IP adresimin son
oktetinin yüksek değerlikli 3 bitini bunun için ayırmam gerekir. Yüksek
değerlikli ilk üç biti alt ağlara ayırmak için kullanacağımdan bu
bitleri binary olarak gösterip almış olduğumuz C sınıfı ağımızda
kullanabiliriz.
Decimal Binary
1
001
2
010
3
011
4
100
5
101
C sınıfı ağımız ikili sistemde:
11000011.00011011.00001100.00000000 şeklinde gösterilir. Bu IP adresinin
sadece son okteti ile oynama yaparak alt ağları oluşturacağız.
1.Alt ağ: 11000011.00011011.00001100.00100000
:195.27.12.32
2.Alt ağ: 11000011.00011011.00001100.01000000
:195.27.12.64
3.Alt ağ: 11000011.00011011.00001100.01100000
:195.27.12.96
4.Alt ağ: 11000011.00011011.00001100.10000000
:195.27.12.128 (yönlendiriciler arası)
5.Alt ağ:
11000011.00011011.00001100.10100000
:195.27.12.160 (yönlendiriciler arası)
Şekil-14
Yönlendiriciler ile ağ konfigürasyonu
Yukarıdaki şekilde farklı illerde bulunan alt ağlarımızın aldığı
IP adresleri ve router konfigürasyonu görülmektedir. Dikkat edilecek
olursa router‘lar yönlendirici) arasında kalan IP adreslerimiz kullanılamaz
durumdadır. Bu özellik alt ağlara ayırma işlemi sırasında kaçınılmaz
bir durumdur.
3.1.2
Alt Ağ Maskesi (Subnet Maskesi)
Alt ağ maskesi bir bilgisayar ağında ağı gösteren bitlere 1,
sistemleri gösteren bitlere ise 0 koyularak bulunur. Yukarıda verdiğimiz
örnekteki bilgisayar ağında bilgisayarların hem kendi aralarında hem de
diğer illerdeki bilgisayarlar ile haberleşmesini sağlayacak bir alt ağ
maskesi tanımlamak zorundayız. Bu adresi tanımlamada bizim servis sağlayıcı
şirketten aldığımız alt ağ maskesini kullanarak bu işlemi gerçekleştireceğiz.
Bize verilen 255.255.255.0 adresinin ilk üç okteti ile oynayamıyoruz. Bu
nedenle son oktet ile işlem yapmak zorundayız. Yukarıda son oktetin ilk
üç bitini ağ bitleri için kullanmıştık, geriye kalan bitleri ise
bilgisayarları tanımlamak için kullanmıştık. Bu ne dedenle alt ağ
maskemiz ağ maskemiz olan 255.255.255.00000000 adresinin son
oktetinin yüksek değerlikli ilk üç bitini 1’e set ederek
255.255.255.11100000 adresini elde ederiz, buda desimal olarak
255.255.255.224 adresine tekabül eder. Bu alt ağ maskesi ile ağda bulunan
tüm bilgisayarlar ile iletişim kurmamız mümkün olur. Şekil-14’de alt
ağ maskesi ve IP adresleri tanımlanmış bir ağı görüyorsunuz. Bu ağda
iki farklı ilde bulunan bilgisayarın birbirleri ile iletişim kurup
kuramadığının kontrolünü ise IP adreslerini ve subnet mask’ını
(alt ağ maskesi) “VE” işlemine tabi tutarak anlayabiliriz.
Mesela 195.27.12.34 IP adresine sahip olan bilgisayarın 195.27.12.67
no’lu bilgisayar ile nasıl iletişime geçtiğine bakalım. Önce
bilgisayarın kendi adresi ile subnet maskemizi “VE” işlemine tabi
tutarız.
195. 27. 12. 00100010
(195. 27. 12.34)
VE 255.255.255.11100000
(255.255.255.224)
195.27.12.00100000
(195. 27. 12.32)
Çıkan sonuç bizim birinci alt ağımızın adresini verir.
Sonra hedef bilgisayarın IP adresi (195.27.12.67) ile kendi subnet
maskesini “VE” işleminden geçiririz. Bu işlemin sonucunda ikinci alt
ağımızın adresini elde ederiz. “VE” işlemine tabi tuttuğumuz zaman
çıkan sonuçtan o bilgisayarın kendi ağımızda olmadığını anlayacak
ve bu durumda veri paketini yönlendirici üzerinden gerekli olan yere
iletecektir.
195. 27. 12. 01000011 (195.
27. 12.34)
VE 255.255.255.11100000
(255.255.255.224)
195.27.12.01000000
(195. 27. 12.64)
Eğer kendi ağımızdaki bilgisayarlar ile iletişim kurmak
isteseydik “VE” işleminin sonucu her iki durumda da aynı olacak ve
bilgi sadece ait olduğu ağ üzerinde dolaşacaktı.
3.1.3
Örnek Alt Ağ Uygulamaları
3.1.3.1 Örnek
1
Aldığımız B sınıfı (128.001.000.000) IP adresini 254 tane alt
ağa bölerek her alt ağın 254 tane bilgisayarı destekleyecek şekilde
bir konfigürasyon gerçekleştirilmesini istiyoruz. Gerçekte bu tür bir
ayırma işlemi alt ağlara ayırmanın en kolay yoludur. Zaten ilk iki
oktetimize ağı adreslediği için herhangi bir müdahale yapamıyoruz
sadece sistemi adresleyen kısımda 254 tane alt ağ oluşturacağız ve bu
alt ağlarda kendi içinde 254 adet bilgisayarı destekleyecek.
Ağ adresimizi ikili sistemde ifade edersek;
128.001.000.000 =10000000.00000001.00000000.00000000
Bu adres grubunu 254 tane alt ağa bölmek için üçüncü oktetimiz
üzerinde bazı değişiklikler yapacağız. Bunun için alt ağlarımızı
adreslerken, düşük değerlikli bit düzeyinden başlayarak 1’den
254’e kadar olan alt ağlarımızı
ikili sistemde ifade ederiz .
Alt Ağların Onlu ve İkili Düzende Gösterilişi
Tablo-3.1
Alt Ağların Düzenlenmesi
|
Onluk Gösterim |
İkili Gösterim |
|
1 |
00000001 |
|
2 |
00000010 |
|
3 |
00000011 |
|
4 |
00000100 |
|
. |
|
|
. |
|
|
254 |
11111110 |
Ağ adreslerimizi tablodaki gibi düzenledikten alt ağ adreslerimiz
aşağıdaki gibi sınıflandırılır. Böylece aldığımız IP adresini
254 tane alt ağa ve her alt ağda 254 tane bilgisayarı destekleyecek şekilde
böldük.
Alt Ağ #1: 10000000.00000001.00000001.00000000=128.1.1.000
Alt Ağ #2: 10000000.00000001.00000010.00000000=128.1.2.000
Alt Ağ #3: 10000000.00000001.00000011.00000000=128.1.3.000
Alt Ağ #4: 10000000.00000001.00000100.00000000=128.1.4.000
Alt Ağ #5: 10000000.00000001.00000101.00000000=128.1.5.000
Alt Ağ #6: 10000000.00000001.00000110.00000000=128.1.6.000
.
.
.
Alt Ağ #254: 10000000.00000001.11111110.00000000=128.1.254.000
Elde ettiğimiz bu alt ağların her birinin desteleyeceği
bilgisayar adedi 254 tane. Alt ağ sayımızda 254 olduğuna göre 254*254=
64516 tane bilgisayarı bu “B sınıfı” IP adresi ile
destekleyebiliriz.
Alt ağların adres sınırlarını iki örnekle ifade edecek
olursak:
Alt Ağ #1:
10000000.00000001.00000001.00000000=128.1.1.000
Düşük Seviyeli IP: 10000000.00000001.00000001.00000001=128.1.1.001
Yüksek Seviyeli IP: 10000000.00000001.00000001.11111110=128.1.1.254
Alt Ağ #145:
10000000.00000001.10010001.00000000=128.1.145.000
Düşük Seviyeli IP: 10000000.00000001.10010001.00000001=128.1.145.001
Yüksek Seviyeli IP: 10000000.00000001.10010001.11111110=128.1.145.254
Yukarıdaki sınıflamaya dikkat edilecek olursa 128.1.1.000 adresi
ile 128.1.1.255 adresi ağ içindeki hostları tanımlamak için kullanılmaz.
Bunlardan ilki ağ adresi ikincisi ise yayın(broadcast) adresidir. Yayın
adresi ağ içindeki bilgisayarlar birbiri ile iletişime geçmek
istedikleri zaman kullanılan özel adrestir.
Normal şartlarda network standardı olarak B sınıfı bir IP
adresinin ağ maskesi 255.255.255.0’dır. Ancak aldığımız IP adresini
alt ağlara ayırdığımız bilgisayarlar kendi içinde haberleşmeleri için
birde alt ağ maskemiz olmak zorunda onu ağı gösteren bitleri 1 hostları
gösteren bitleri 0 yaparak buluruz.
Ağ Adresimiz: 10000000.00000001.00000000.00000000=128.001.000.000
Alt Ağ Maskesi 11111111.11111111.11111111.00000000=255.255.255.000
3.1.3.2 Örnek
2
Aynı B sınıfı adresimizi (128.001.000.000) bu sefer altı tane
alt ağa bölerek her alt ağ maksimum host adedini destekleyecek şekilde
konfigüre edilecektir.
Ağ adresimizi ikili sistemde ifade edersek;
128.001.000.000 =10000000.00000001.00000000.00000000
Bir önceki örnekte olduğu gibi IP adresimizin altı çizili kısmında
bir değişiklik yapamıyoruz. Geriye kalan 3.oktette alt ağlarımızı 4.oktette
ise hostlarımızı tanımlayacağız. Öncelikle alt ağlarımızın ikili
sistemdeki karşılıklarını buluyoruz ve ona göre yüksek değerlikli
bit düzeyinde alt ağlarımızı tanımlıyoruz.
Alt Ağların Onlu ve İkili Düzende Gösterilişi
Tablo-3.2
Alt Ağların Düzenlenmesi
|
Onluk Gösterim |
İkili Gösterim |
|
1 |
001 |
|
2 |
010 |
|
3 |
011 |
|
4 |
100 |
|
5 |
101 |
|
6 |
110 |
İkili düzende gösterdiğimiz alt ağlarımızı IP adresinde gösterirsek;
Alt
Ağ #1: 10000000.00000001.00100000.00000000=128.1.032.000
Alt
Ağ #2: 10000000.00000001.01000000.00000000=128.1.064.000
Alt
Ağ #3: 10000000.00000001.01100000.00000000=128.1.096.000
Alt
Ağ #4: 10000000.00000001.10000000.00000000=128.1.128.000
Alt
Ağ #5: 10000000.00000001.10100000.00000000=128.1.160.000
Alt
Ağ #6: 10000000.00000001.11000000.00000000=128.1.192.000
Ağ adresimize göre alt ağ maskemizi bulmak için ağı gösteren
bitleri 1 ağ üzerindeki bilgisayarları gösteren bitleri 0 yaparız.
Ağ
Adresimiz: 10000000.00000001.00000000.00000000=128.001.000.000
Alt
Ağ Maskesi 11111111.11111111.11100000.00000000=255.255.224.000
Alt
Ağ Sınırlarını Gösterirsek;
Alt
Ağ #3:
10000000.00000001.01100000.00000000=128.1.096.000
Düşük
Seviyeli IP: 10000000.00000001.01100000.00000001=128.1.096.001
Yüksek
Seviyeli IP: 10000000.00000001.01111111.11111110=128.1.127.254
Alt
Ağ #5:
10000000.00000001.10100000.00000000=128.1.160.000
Düşük
Seviyeli IP: 10000000.00000001.10100000.00000001=128.1.160.001
Yüksek
Seviyeli IP: 10000000.00000001.10111111.11111110=128.1.191.254
