ThaiClock แบบตัวเลขแสดงผลใหญ่ขึ้น

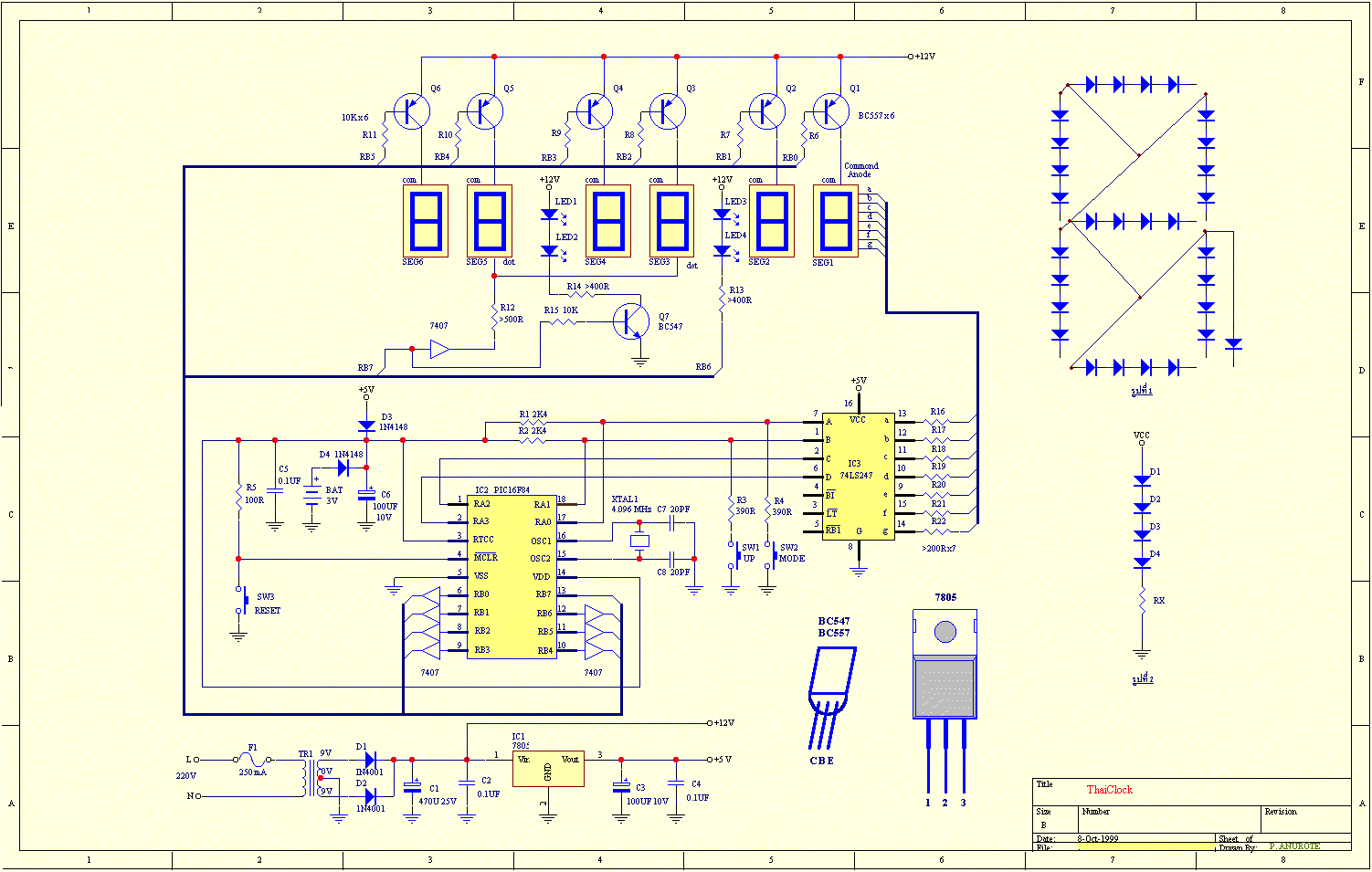

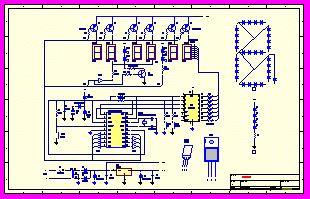

........สำหรับวงจรการขับ 7-segment ที่ใหญ่ขึ้นแสดงดังรูปข้างล่าง แน่นอนว่าการขับ 7-segment ที่ใหญ่ขึ้น

ก็ต้องใช้แรงดันที่สูงขึ้นเป็นเงาตามตัว ในแบบแสดงการใช้ LED 4 ตัวต่อ 1 segment และใช้กับแรงดันที่ 12V

การใช้แรงดันอื่นๆหรือ จำนวน LED อื่นๆมีหลักการง่ายๆดังนี้

• กำหนดให้กระแสไหลผ่าน LED ไม่เกิน 20 mA
• แรงดันตกคร่อม LED ประมาณ 1.7V - 2V โดยประมาณกำหนดที่ 2V
• แรงดันตกคร่อม R ที่มาต่อจำกัดกระแส Vr = Vs - (n*VLed)
• Vr = แรงดันตกคร่อม R ที่มาต่อจำกัดกระแส
• n = จำนวน LED ที่มาต่อแต่ละ segment ในตัวอย่างคือ 4 ตัว
• Vs = แรงดันของ supply ที่จ่าย LED ในตัวอย่างคือ 12V
• VLed = แรงดันตกคร่อม LED แต่ละตัว ในตัวอย่างกำหนดที่ 2V
• เมื่อแทนในสูตร Vr = 12 - (4*2) = 12 - 8 = 4V
• หาค่า R โดยใช้กฎของโอห์ม R = V/I = 4/0.02 = 200 โอห์ม (0.02 คือ 20mA)
• เราก็จะได้ค่า R โดยประมาณ คือไม่ต่ำกว่า 200 โอห์ม การใช้จริงอาจจะสูงกว่านี้ได้ เช่น 220 โอห์ม
• แต่จะไม่ใช้ค่าต่ำกว่า 200 โอห์ม เพราะจะเป็นการเพิ่มโหลดให้กับอุปกรณ์มากเกินไป
