Optotelekomunikacyjne kable tubowe kanałowe, przeciwgryzoniowe

VXOTKtd , XVOTKtd

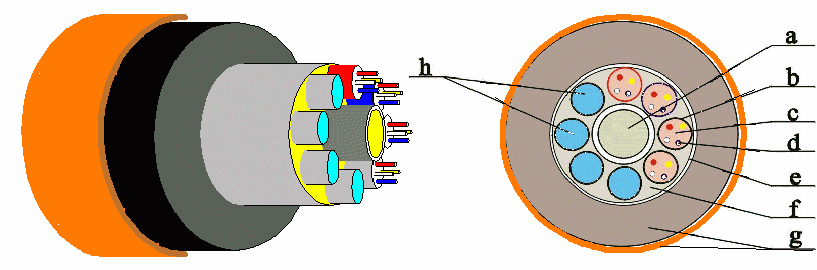

Budowa

  1. element wytrzymałościowy centralny: dielektryczny pręt FRP w powłoce z PE, lub bez powłoki.
  2. tuba: luźna ze światłowodami wypełniona żelem optycznym.
  3. wypełnienie tuby: żel optyczny.
  4. włókno optyczne: jednomodowe J lub jednomodowe z przesuniętą dyspersją Jp, wielomodowe G/50 lub wielomodowe G/62,5.
  5. ośrodek kabla: skręcone tuby lub tuby i wkładki wokół elementu centralnego; ośrodek jest 6-cio, 8-mio lub 12-to elementowy.
  6. uszczelnienie ośrodka: żel hydrofobowy.
  7. powłoka kabla dwuwarstwowa: poliamidowo-polietylenowa (VX-poliamid na zewnątrz, XV-PE wysokiej gęstości na zewnątrz), Barwa powłoki czarna lub pomarańczowa,
  8. wkładka: polietylenowa.
Wykonanie opcjonalne
Opcja 1 - wzmocnienie z włókien aramidowych

Rodzaje kabli
VXOTKtd - optotelekomunikacyjny kabel (OTK) tubowy (luźna tuba) (t) z dielektrycznym elementem wytrzymałościowym centralnym (d) o dwuwarstwowej zewnętrznej powłoce polietylenowo-poliamidowej (VX-poliamid na zewnątrz).
XVOTKtd - optotelekomunikacyjny kabel (OTK) tubowy (luźna tuba) (t) z dielektrycznym elementem wytrzymałościowym centralnym (d) o dwuwarstwowej zewnętrznej powłoce polietylenowo-poliamidowej (XV-polietylen na zewnątrz).
XVOTKtdD , VXOTKtdD - optotelekomunikacyjny kabel (OTK) tubowy (luźna tuba) (t) z dielektrycznym elementem wytrzymałościowym centralnym (d) o dwuwarstwowej zewnętrznej powłoce polietylenowo-poliamidowej (XV-polietylen na zewnątrz, VX-poliamid na zewnątrz), ze wzmocnieniem z włókien aramidowych na ośrodku.

Zastosowanie
Kable są przeznaczone do transmisji sygnałów cyfrowych i analogowych w całym paśmie optycznym, wykorzystywanym we wszystkich systemach transmisji: danych, głosu i obrazu, stosowanych w teleinformatycznych sieciach dalekosiężnych, rozległych i lokalnych w każdej konfiguracji przestrzennej.
Kable są przystosowane do układania w kanalizacji kablowej pierwotnej i wtórnej.
Kable wzmacniane mogą być:
- układane bezpośrednio w ziemi na terenach o małym zagrożeniu uszkodzeniami mechanicznymi.
- podwieszane na podporach

Własności użytkowe
Kable tubowe przeciwgryzoniowe są:

Zewnętrzna dwuwarstwowa powłoka kabli stanowi ochronę kabli przed atakami gryzoni, jest odporna na ścieranie, promieniowanie UV oraz korozję naprężeniową.

Nadruk metryczny oraz oznakowanie kabla są naniesione na powłoce. Można zamówić inne oznakowanie.

Promień zaginania:
- jednokrotnego 15 x średnica zewnętrzna
- wielokrotnego 20 x średnica zewnętrzna

Dopuszczalna siła rozciągająca podczas instalacji:
- dla kabli niewzmacnianych 2 500 [N]
- dla kabli wzmacnianych 3 000 [N]

Zakres temperatur:
- instalacji i montażu: -5oC - +50oC
- transportu i przechowywania: -40oC - +70oC
- pracy: -40oC - +70oC

Identyfikacja tub:
- tuba licznikowa czerwona
- tuba kierunkowa niebieska
- tuby następne naturalne lub białe *
* barwione na życzenie

Barwy światłowodów w tubie

czerwona zielona niebieska naturalna lub biała
fioletowa pomarańczowa szara żółta
brązowa różowa czarna turkusowa

Charakterystyka kabli

Liczba światłowodów w kablu
Maksymalna liczba światłowodów w tubie
Liczba tub lub tub i wkładek / rodzaj tuby
Średnica zewnętrzna maksymalna
[mm]
Masa kabla
[kg/km]
Dopuszczalna siła rozciągająca
[N]
Minimalny promień zginania
[mm]
Standardowa długość fabrykacyjna
[m]
1 - 12
2
6/B
15,0
130
2500
300
2100 +-100
4200+-100
2 - 24
4
6/C
16,0
150
2500
320
24 - 72
12
6/D
18,0
170
2500
360
2 -32
4
8/B
16,5
180
2500
330
4 - 48
6
8/C
17,5
210
2500
350
48 - 96
12
8/D
20,0
230
2500
400
16 - 48
4
12/B
19,0
200
2500
380
32 - 96
8
12/C
20,5
270
2500
410
48 - 144
12
12/D
24,0
340
2500
480
