Optotelekomunikacyjne kable tubowe opancerzone drutami stalowymi

XOTKtdFox, XzOTKtdDFox

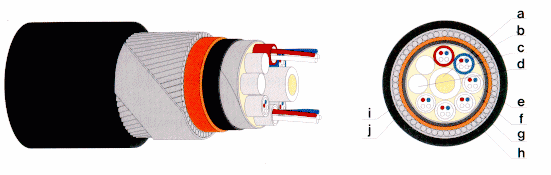

Budowa

  1. element wytrzymałościowy centralny: dielektryczny pręt FRP w powłoce z PE, lub bez powłoki.
  2. tuba: luźna ze światłowodami wypełniona żelem optycznym.
  3. włókno optyczne: jednomodowe J lub jednomodowe z przesuniętą dyspersją Jp, wielomodowe G/50 lub wielomodowe G/62,5.
  4. wkładka: polietylenowa.
  5. ośrodek kabla: skręcone tuby lub tuby i wkładki wokół elementu centralnego; ośrodek jest 6-cio, 8-mio lub 12-to elementowy.
  6. uszczelnienie ośrodka: żel hydrofobowy.
  7. powłoka wewnętrzna: polietylenowa.
  8. poduszka pod pancerzem.
  9. pancerz: druty stalowe okrągłe ocynkowane.
  10. osłona zewnętrzna: polietylenowa, PE wysokiej gęstości.
Wykonanie opcjonalne
Opcja 1 - wzmocnienie aramidowe.

Rodzaje kabli
XOTKtdFox - optotelekomunikacyjny kabel (OTK) tubowy (luźna tuba) (t) z dielektrycznym elementem wytrzymałościowym centralnym (d) z powłoką polietylenową (X), opancerzony drutami stalowymi okrągłymi(Fo), o zewnętrznej osłonie polietylenowej(x).
XOTKtdDFox - optotelekomunikacyjny kabel (OTK) tubowy (luźna tuba) (t) z dielektrycznym elementem wytrzymałościowym centralnym (d) z powłoką polietylenową (X), opancerzony drutami stalowymi okrągłymi(Fo), wzmacniany włóknami aramidowymi, o zewnętrznej osłonie polietylenowej(x).

Zastosowanie
Kable są przeznaczone do transmisji sygnałów cyfrowych i analogowych w całym paśmie optycznym, wykorzystywanym we wszystkich systemach transmisji: danych, głosu i obrazu, stosowanych w teleinformatycznych sieciach dalekosiężnych, rozległych i lokalnych w każdej konfiguracji przestrzennej.
Kable są przystosowane do układania
- bezpośrednio w ziemi i na ziemi w terenach o dużym zagrożeniu uszkodzeniami mechanicznymi.
- w kanalizacji pierwotnej

Własności użytkowe
Kable tubowe ziemne:

Zewnętrzna polietylenowa osłona kabli z polietylenu wysokiej gęstości jest odporna na ścieranie, promieniowanie UV oraz korozję naprężeniową.

Nadruk metryczny oraz oznakowanie kabla są naniesione na powłoce. Można zamówić inne oznakowanie.

Promień zaginania:
- jednokrotnego 20 x średnica zewnętrzna
- wielokrotnego 30 x średnica zewnętrzna

Dopuszczalna siła rozciągająca podczas instalacji:
- najmniejsza 4 000 [N]
- największa* 16 000 [N]
Stała:
- najmniejsza 2 000 [N]
- największa* 8 000 [N]
* specyfikowana w zamówieniu

Zakres temperatur:
- instalacji i montażu: -5oC - +50oC
- transportu i przechowywania: -40oC - +70oC
- pracy: -40oC - +70oC

Identyfikacja tub:
- tuba licznikowa czerwona
- tuba kierunkowa niebieska
- tuby następne naturalne lub białe *
* barwione na życzenie

Barwy światłowodów w tubie

czerwona zielona niebieska naturalna lub biała
fioletowa pomarańczowa szara żółta
brązowa różowa czarna turkusowa

Charakterystyka kabli

Liczba włókien w kablu
Maksymalna liczba światłowodów w tubie
Liczba tub lub tub i wkładek / rodzaj tuby
Średnica zewnętrzna maksymalna
[mm]
Masa kabla
[kg/km]
Dopuszczalna siła rozciągająca
[N]
Minimalny promień zginania
[mm]
Standardowa długość fabrykacyjna
[m]
1-12
2
6/B
21,0
500
4000
630
2100 +-100
4200+-100
2-24
4
6/C
22,0
550
4000
660
24-72
12
6/D
24,0
650
4000
720
2-32
4
8/B
22,5
615
4000
680
4-48
6
8/C
23,5
630
4000
750
48-96
12
8/D
26,0
760
4000
780
16-48
4
12/B
25,0
700
4000
750
32-96
8
12/C
26,5
780
4000
800
48-144
12
12/D
30,0
970
4000
900
