Optotelekomunikacyjne kable rozetowe ziemne opancerzone

XOTKrdFtlx, XOTKrdFox, XOTKrdDFox

Budowa

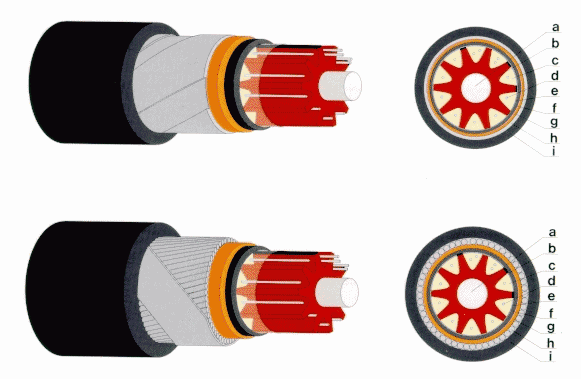

1. element wytrzymałościowy centralny: dielektryczny pręt FRP.
2. rozeta polipropylenowa: 10-cio rowkowa, liczba włókien w rowku: 1, 2 lub 3.
3. rowek rozety: wypełniony żelem optycznym.
4. włókno optyczne: jednomodowe J lub jednomodowe z przesuniętą dyspersją Jp, wielomodowe G/50 lub wielomodowe G/62,5.
5. osłona rozety: polipropylenowa.
6. powłoka wewnętrzna: polietylenowa.
7. poduszka pod pancerzem
8. pancerz: druty stalowe okrągłe ocynkowane lub 2 taśmy stalowe lakierowane.
9. osłona zewnętrzna: polietylenowa, PE wysokiej gęstości, czarna.

Rodzaje kabli
XOTKrdFtlx - optotelekomunikacyjny kabel (OTK) rozetowy (r) z dielektrycznym elementem wytrzymałościowym centralnym (d) o powłoce polietylenowej (X), opancerzony taśmami stalowymi lakierowanymi (Ftl), o zewnętrznej osłonie polietylenowej (x).
XOTKrdFox - optotelekomunikacyjny kabel (OTK) rozetowy (r) z dielektrycznym elementem wytrzymałościowym centralnym (d) o powłoce polietylenowej (X), opancerzony drutami stalowymi okrągłymi (Fo), o zewnętrznej osłonie polietylenowej (x).
XOTKrdDFtlx- optotelekomunikacyjny kabel (OTK) rozetowy (r) z dielektrycznym elementem wytrzymałościowym centralnym (d) o powłoce polietylenowej (X), opancerzony taśmami stalowymi lakierowanymi (Ftl), wzmacniany włóknami aramidowymi (D), o zewnętrznej osłonie polietylenowej (x).
XOTKrdDFox - optotelekomunikacyjny kabel (OTK) rozetowy (r) z dielektrycznym elementem wytrzymałościowym centralnym (d) o powłoce polietylenowej (X), opancerzony drutami stalowymi (Fo), wzmacniany włóknami aramidowymi (D), o zewnętrznej osłonie polietylenowej (x).

Zastosowanie
Kable są przeznaczone do transmisji sygnałów cyfrowych i analogowych w całym paśmie optycznym, wykorzystywanym we wszystkich systemach transmisji: danych, głosu i obrazu, stosowanych w teleinformatycznych sieciach dalekosiężnych, rozległych i lokalnych w każdej konfiguracji przestrzennej.
Kable opancerzone są przystosowane do układania:
-bezpośrednio w ziemi i na ziemi na terenach o dużym zagrożeniu uszkodzeniami mechanicznymi,
-w kanalizacji kablowej pierwotnej
Kable opancerzone drutami stalowymi są polecane szczególnie do:
-układania na dnie zbiorników wodnych,
-wykonywania przejść rzecznych.

Własności użytkowe
Kable rozetowe ziemne:

• mają w pełni dielektryczne ośrodki,
• odporne na zakłócenia elektromagnetyczne,
• zabezpieczone przed wnikaniem wilgoci i wzdłużną penetracją wody poprzez efektywne wypełnienie rowków rozety żelem hydrofobowym,

Centralny dielektryczny element wytrzymałościowy oraz wzmocnienie na ośrodku z włókien aramidowych zespolonych hot-metalem oraz opancerzenie pozwalają na uzyskanie dużej odporności kabli na naprężenia wzdłużne i poprzeczne.
Zewnętrzna osłona kabli z polietylenu wysokiej gęstości jest odporna na ścieranie, promieniowanie UV oraz korozję naprężeniową.

Nadruk metryczny oraz oznakowanie kabla są naniesione na powłoce. Można zamówić inne oznakowanie.

Promień zaginania:
- jednokrotnego 20 x średnica zewnętrzna
- wielokrotnego 30 x średnica zewnętrzna

Zakres temperatur:
- instalacji i montażu: -5^oC - +50^oC
- transportu i przechowywania: -40^oC - +70^oC
- pracy: -40^oC - +70^oC

Dopuszczalna siła rozciągająca dla kabli opancerzonych taśmami stalowymi:
krótkotrwała:
- najmniejsza 2 700 [N]
- największa* 10 000 [N]
stała:
- najmniejsza 1 000 [N]
- największa* 5 000 [N]
Dopuszczalna siła rozciągająca dla kabli opancerzonych drutami stalowymi:
krótkotrwała:
- najmniejsza 4 000 [N]
- największa* 16 000 [N]
stała:
- najmniejsza 2 000 [N]
- największa* 8 000 [N]
* specyfikowana w zamówieniu

Identyfikacja rowków rozety:
- rowek licznikowy położony między dwoma sąsiednimi barwionymi grzbietami rozety
- kierunek liczenia wskazany przez trzeci barwiony grzbiet rozety.

Barwy światłowodów w rowkach rozety:

Charakterystyka kabli

Rodzaj kabla	Liczba włókien w kablu	Maksymalna liczba światłowodów w rowku rozety	Średnica zewnętrzna maksymalna [mm]	Masa kabla [kg/km]	Dopuszczalna siła rozciągająca [N]	Minimalny promień zginania [mm]	Standardowa długość fabrykacyjna [m]
XOTKrdFtlx	1-30	3	16,0	270	2700	480	2100 +-100 4200+-100
XOTKrdDFtlx	1-30	3	18,0	300	6000	520
XOTKrdDFox	1-30	3	18,5	610	4000	530
XOTKrdDFox	1-30	3	20,5	650	8000	600
