Optotelekomunikacyjne kable rozetowe, niewzmacniane i wzmacniane, nierozprzestrzeniające płomienia

NXOTKrd, YOTKrd, NXOTKrdD, XOTKrdDnx

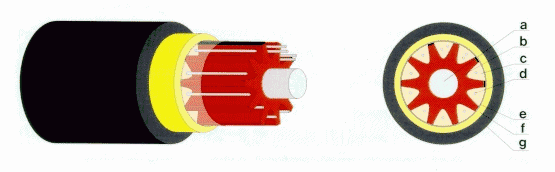

Budowa

1. element wytrzymałościowy centralny: dielektryczny pręt FRP.
2. rozeta polipropylenowa: 10-cio rowkowa, liczba włókien w rowku: 1, 2 lub 3.
3. rowek rozety: wypełniony żelem optycznym.
4. włókno optyczne: jednomodowe J lub jednomodowe z przesuniętą dyspersją Jp, wielomodowe G/50 lub wielomodowe G/62,5.
5. osłona rozety: polipropylenowa.
6. wzmocnienie ośrodka: włókna aramidowe na ośrodku kabla.
7. powłoka kabla: bezhalogenowa (tworzywo trudnopalne).

Rodzaje kabli
NXOTKrd - optotelekomunikacyjny kabel (OTK) rozetowy (r) z dielektrycznym elementem wytrzymałościowym centralnym (d) o zewnętrznej powłoce bezhalogenowej (NX).
NYOTKrd - optotelekomunikacyjny kabel (OTK) rozetowy (r) z dielektrycznym elementem wytrzymałościowym centralnym (d) o zewnętrznej powłoce polwinitowej uodpornionej na palenie (NY),
YOTKrd - optotelekomunikacyjny kabel (OTK) rozetowy (r) z dielektrycznym elementem wytrzymałościowym centralnym (d) o powłoce polwinitowej nierozprzestrzeniającej płomienia(Y),
NXOTKrdD - optotelekomunikacyjny kabel (OTK) rozetowy (r) z dielektrycznym elementem wytrzymałościowym centralnym (d) o powłoce polietylenowej bezhalogenowej (NX), i wzmocnieniem z włókien aramidowych na ośrodku.
XOTKrdDnx - optotelekomunikacyjny kabel (OTK) rozetowy (r) z dielektrycznym elementem wytrzymałościowym centralnym (d) o powłoce (X) i osłonie (nx) bezhalogenowej, ze wzmocnieniem z włókien aramidowych (D) pomiędzy powłoką i osłoną kabla.
NYOTKrdD - optotelekomunikacyjny kabel (OTK) rozetowy (r) z dielektrycznym elementem wytrzymałościowym centralnym (d), o powłoce polwinitowej uodpornionej na palenie (NY),ze wzmocnieniem z włókien aramidowych (D) na ośrodku.
YOTKrdD - optotelekomunikacyjny kabel (OTK) rozetowy (r) z dielektrycznym elementem wytrzymałościowym centralnym (d), o powłoce polwinitowej nierozprzestrzeniającej płomienia (Y), ze wzmocnieniem na ośrodku z włókien aramidowych (D).
YOTKrdDny - optotelekomunikacyjny kabel (OTK) rozetowy (r) z dielektrycznym elementem wytrzymałościowym centralnym (d), o powłoce (Y) i osłonie (ny) polwinitowej nierozprzestrzeniającej płomienia , ze wzmocnieniem z włókien aramidowych (D) pomiędzy osłoną, a powłoką.

Zastosowanie
Kable są przeznaczone do transmisji sygnałów cyfrowych i analogowych w całym paśmie optycznym, wykorzystywanym we wszystkich systemach transmisji: danych, głosu i obrazu, stosowanych w teleinformatycznych sieciach dalekosiężnych, rozległych i lokalnych w każdej konfiguracji przestrzennej.
Kable są przystosowane do układania:
-w pomieszczeniach zamkniętych
-na zewnętrznych ścianach budynków
-w tunelach: kolejowych, drogowych, szybach kopalń
-do podwieszania poziomego i pionowego.

Własności użytkowe
Kable rozetowe wewnątrzobiektowe są:

• w pełni dielektryczne,
• odporne na zakłócenia elektromagnetyczne,
• zabezpieczone przed wnikaniem wilgoci i wzdłużną penetracją wody poprzez efektywne wypełnienie rowków rozety żelem hydrofobowym,
• mogą być układane w pobliżu instalacji elektrycznych.

Centralny dielektryczny element wytrzymałościowy oraz wzmocnienie na ośrodku z włókien aramidowych zespolonych hot-metalem pozwalają na uzyskanie dużej odporności kabli na naprężenia wzdłużne i poprzeczne.

Zewnętrzna osłona lub powłoka kabli jest wykonana z materiałów trudnopalnych, może być jednocześnie bezhalogenowa.

Nadruk metryczny oraz oznakowanie kabla są naniesione na powłoce. Można zamówić inne oznakowanie.

Promień zaginania:
- jednokrotnego 15 x średnica zewnętrzna
- wielokrotnego 20 x średnica zewnętrzna

Dopuszczalna siła rozciągająca podczas instalacji:
- najmniejsza 2 x waga 1 km [N]
- największa 2500 [N]

Dopuszczalna siła rozciągająca dla kabli wzmacnianych:
krótkotrwała:
- najmniejsza 3 000 [N]
- największa* 10 000 [N]
stała:
- najmniejsza 1 000 [N]
- największa* 4 000 [N]
* specyfikowana w zamówieniu

Zakres temperatur:
- instalacji i montażu: -5^oC - +50^oC
- transportu i przechowywania: -30^oC - +60^oC
- pracy: -20^oC - +50^oC

Identyfikacja rowków rozety:
- rowek licznikowy położony między dwoma sąsiednimi barwionymi grzbietami rozety
- kierunek liczenia wskazany przez trzeci barwiony grzbiet rozety.

Barwy światłowodów w rowkach rozety:

Charakterystyka kabli

Rodzaj kabla	Liczba włókien w kablu	Maksymalna liczba światłowodów w rowku rozety	Średnica zewnętrzna maksymalna [mm]	Masa kabla [kg/km]	Dopuszczalna siła rozciągająca [N]	Minimalny promień zginania [mm]	Standardowa długość fabrykacyjna [m]
NXOTKrd YOTKrd NYOTKrd	1-30	3	12,5	140	2500	250	2100 +-100 4200+-100
NXOTKrdD YOTKrdD NYOTKrdD	1-30	3	14,5	150	3000	290
NXOTKrdDnx YOTKrdDny	1-30	3	16,0	160	3500	320
